Взрывозащищённые манометры для малых давлений РВ Ex, 1ExВзрывозащищённые виброустойчивые манометры 1Ex

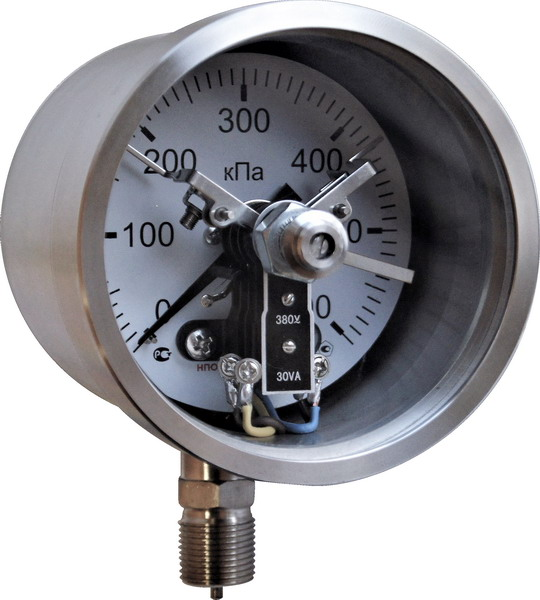

Взрывозащищённые манометры РВ Ex, 1Ex
Обеспечивают визуальную индикацию контролируемого давления в условиях взрывоопасной окружающей среды
Description
ГОСТ 2405-88
ТУ 4212-001-62100924-2010
Назначение
Электроконтактный взрывозащищенный манометр предназначен для замыкания и размыкания электрических цепей при достижении заданного предела давления; обеспечивают визуальную индикацию контролируемого давления в условиях взрывоопасной окружающей среды
Технические характеристики
| Маркировка взрывозащиты | PB Ex d I Mb Х и 1Ex d IIB T4 Gb Х PB Ex d I Mb Х и 1Ex d IIC T4 Gb Х |
| Диаметр корпуса,мм | 100 |
| Класс точности | 1,5 |
| Вариация срабатывания, % | 4 |
| Диапазон измерения, МПа | • ЭКМ - от 0 до 0,4/ 0,6/ 1,0/ 1,6/ 2,5/ 4/ 6/ 10/ 16/ 25/ 40 • ЭКМВ - от -0,1 до 0,3/ 0,5/ 0,9/ 1,5/ 2,4 по заказу: кгс/см2, бар |
| Рабочие нагрузки | постоянная нагрузка: 3/4 шкалы переменная нагрузка: 2/3 шкалы кратковременная нагрузка: 110% шкалы |
| Исполнение корпус-штуцер | радиальное |
| Штуцер | сталь нержавеющая, М20х1,5 - SW22 - □22 |
| Электрическая схема | III, IV, V (по умолчанию), VI по ГОСТ 2405-88 |
| Измерительный элемент | сталь нержавеющая, < 16,0 МПа - пружина Бурдона > 16,0 МПа - многовитковая пружина |
| Механизм | сталь нержавеющая |
| Циферблат | алюминиевый сплав, белый, шкала чёрная |
| Корпус | сталь нержавеющая |
| Стекло | поликарбонат |
| Обечайка | сталь нержавеющая |
| Степень защиты | IP54 |
| Климатическое исполнение | У1 по ГОСТ 15150-69 |
| Температура окружающей среды | -50... +60 °С - стандарт |
| Температура измеряемой среды | до +60 °С |
| Виброзащищённость | группа L3 по ГОСТ Р 52931-2008 |
| Средний срок службы | 10 лет |
| Масса, кг | 1,45 |
| Опции | • заводской номер (по умолчанию) • пломбировка корпуса • технологическая черта • задний фланец - РФз |

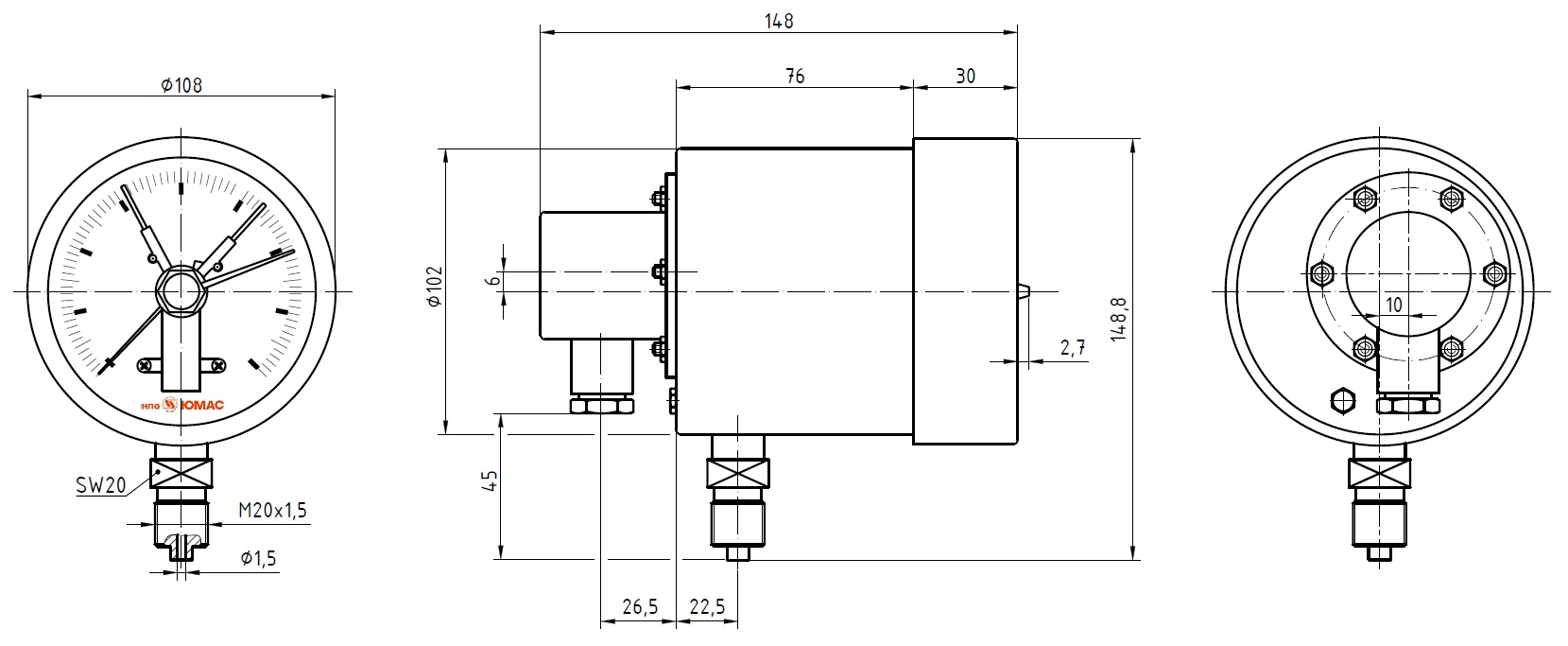

Чертежи
Примеры заказа
Электроконтактный манометр (ЭКМ), диаметром корпуса 100мм (100) из нержавеющей стали (Н), коррозионностойкий (Н), с магнитомеханическими контактами (Эк), радиальным расположением штуцера , пределом измерения 1,6МПа (1,6МПа), класса точности 1,5, присоединительной резьбой штуцера М20х1,5, электрической схемой "Исполнение 6" (Исп.6), взрывонепроницаемой оболочкой (PBExdI Х, 1ExdIIBT4 Х):
Манометр ЭКМ100ННЭк-1,6МПа-Исп.6-РВExdI Х
