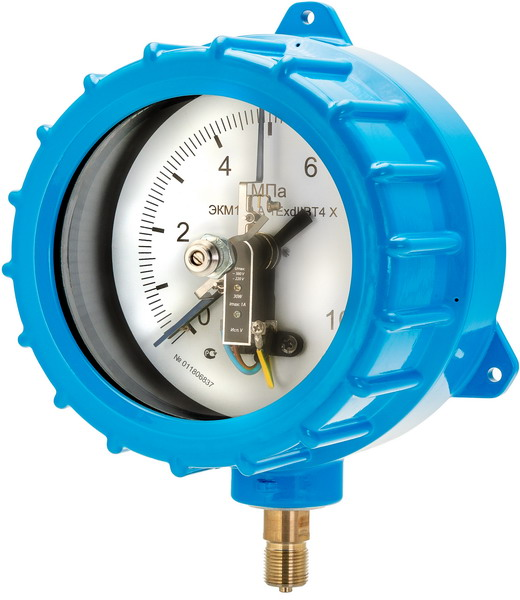

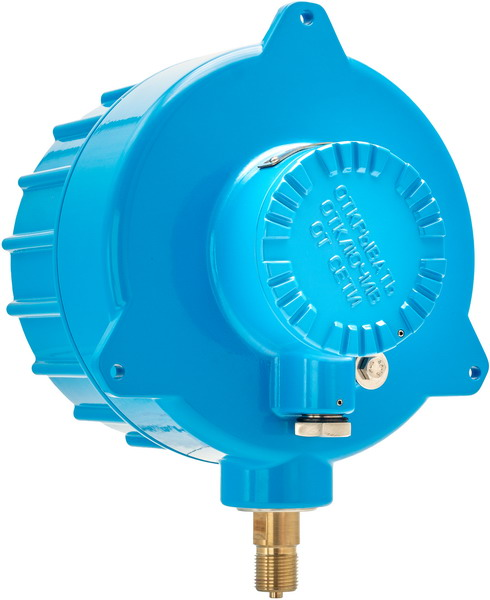

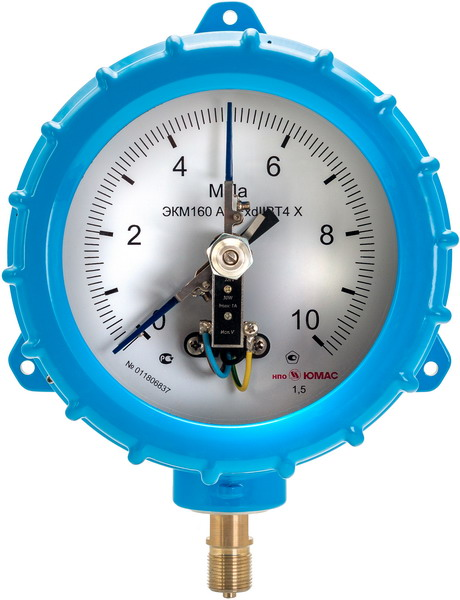

Взрывозащищённые виброустойчивые манометры 1Ex
Предназначены для замыкания и размыкания электрических цепей при достижении заданного предела давления
Description
ГОСТ 2405-88
ТУ 4212-001-62100924-2010
Назначение
Взрывозащищенные электроконтактные манометры предназначены для замыкания и размыкания электрических цепей при достижении заданного предела давления. Обеспечивают визуальную индикацию контролируемого давления в условиях взрывоопасной окружающей среды. Виброустойчивость такого прибора достигается за счёт применения специального механизма.
Технические характеристики
| Маркировка взрывозащиты | 1Ex d IIB T4 Gb Х или 1Ex d IIC T4 Gb Х |
| Диаметр корпуса,мм | 160 |
| Класс точности | 1,5 - стандартно 1,0 - опция |
| Вариация срабатывания | 4 - стандартно 2,5 - опция |
| Диапазон измерения, МПа | • ЭКМ - от 0 до 0,25/ 0,4/ 0,6/ 1,0/ 1,6/ 2,5/ 4/ 6/ 10/ 16/ 25/ 40/ 60 • ЭКМВ - от -0,1 до 0,3/ 0,5/ 0,9/ 1,5/ 2,4 по заказу: кгс/см2, бар |
| Рабочие нагрузки | постоянная нагрузка: 3/4 шкалы переменная нагрузка: 2/3 шкалы кратковременная нагрузка: 110% шкалы |
| Исполнение корпус-штуцер | радиальное |
| Штуцер | сталь нержавеющая 03Х17Н13M2 (316L), М20х1,5 (по умолчанию) - SW22 - □22 G1/2 (по заказу) - SW22 - □22 |
| Электрическая схема по ГОСТ 2405-88 | I, II, III, IV, V (по умолчанию), VI |
| Тип электрических контактов | механические с магнитным поджатием |
| Измерительный элемент | сталь нержавеющая 03Х17Н13M2 (316L), < 16,0 МПа - пружина Бурдона > 16,0 МПа - многовитковая пружина |
| Механизм | сталь нержавеющая 08Х18Н10 (304) |
| Циферблат | алюминиевый сплав, белый, шкала чёрная |
| Корпус | алюминиевый сплав |
| Стекло | поликарбонат |
| Степень защиты | IP54 - стандартно IP65 - опция |
| Климатическое исполнение по ГОСТ 15150-69 | У2 |
| Температура окружающей среды | -40... +60 °С - стандартно -60... +60 °С - опция |
| Температура измеряемой среды | до +60 °С |
| Виброзащищённость по ГОСТ Р 52931-2008 | группа L3 |
| Средний срок службы | 10 лет |
| Масса | 4,25 кг |
| Опции | • заводской номер (по умолчанию) • пломбировка корпуса (по умолчанию) • технологическая черта • внутренний демпфер • IP 65 |

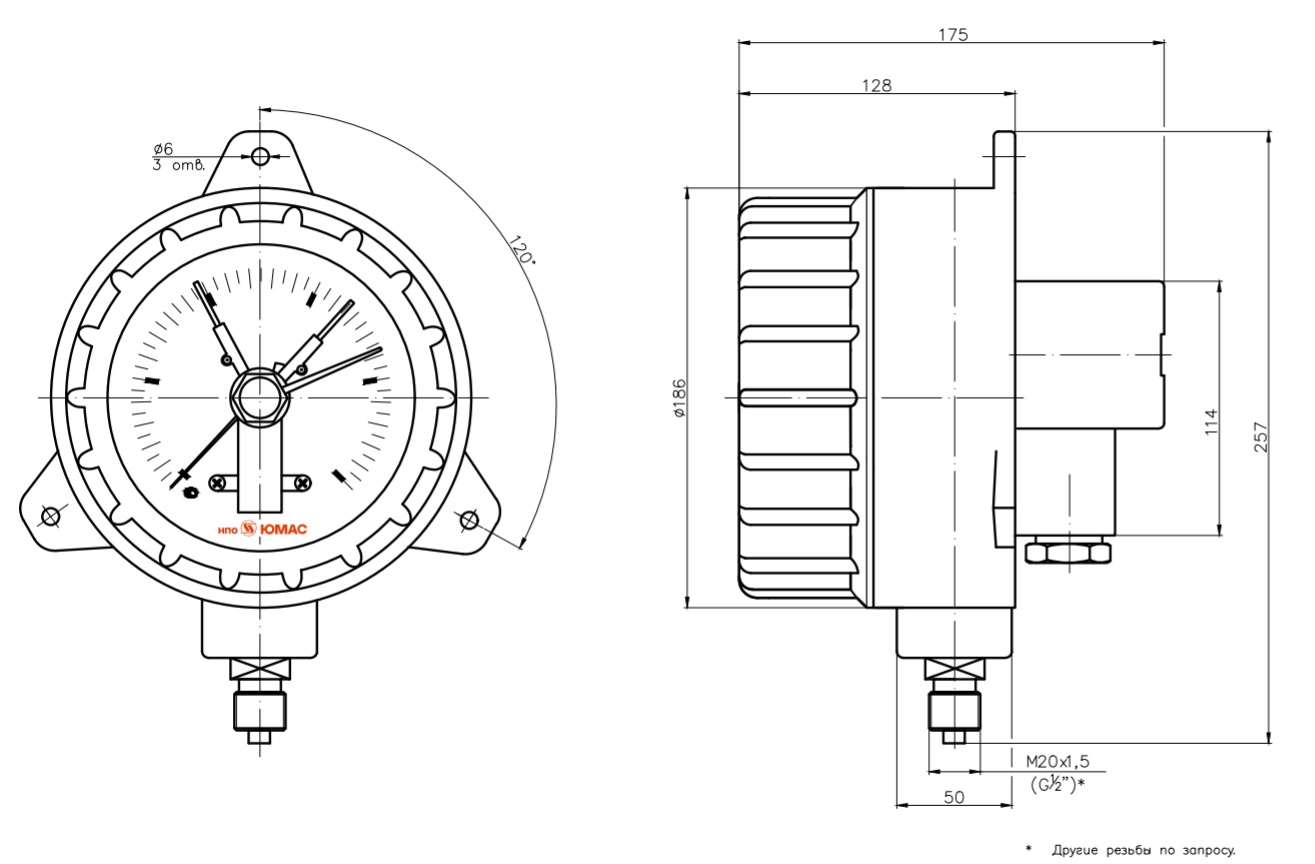

Чертежи
Примеры заказа
Электроконтактный манометр (ЭКМ), диаметром корпуса 160мм (160) из алюминия (А), с магнито-механическими контактами (Эк), радиальным расположением штуцера, пределом измерения 16МПа (16МПа), электрической схемой "Исполнение 4" (Исп.4), виброустойчивый сухой (СВу), класса точности 1,0 (1,0), присоединительной резьбой штуцера М20х1,5, взрывонепроницаемой оболочкой (1Ex d IIС T4 Gb Х):
Манометр ЭКМ160АЭк-16МПа-Исп.4-СВу-1,0-1Ex d IIС T4 Gb Х
