Взрывозащищённые дифманометры от 1 кПа - 1ExdIICT4

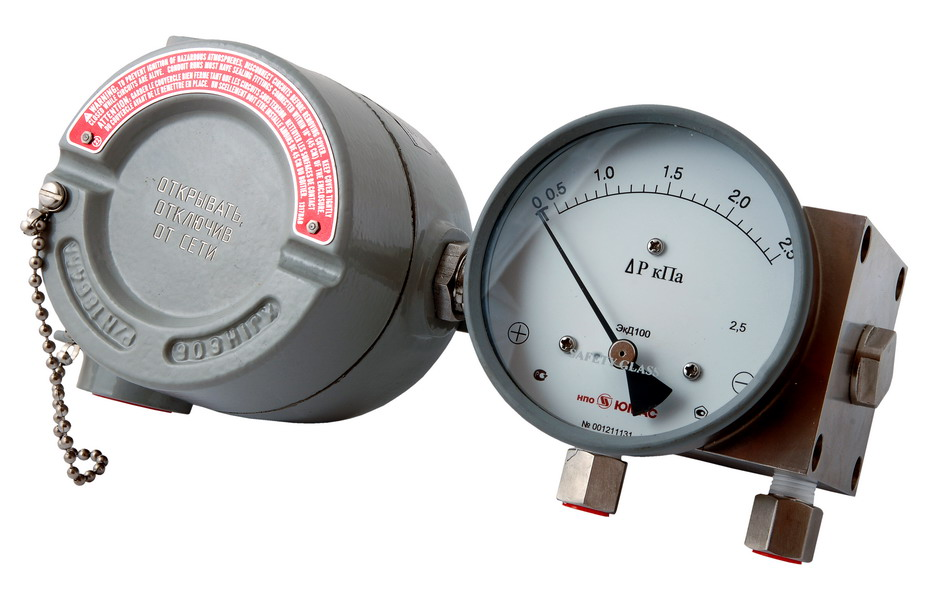

Дифманометры взрывозащищённые электроконтактные предназначены для измерения перепадов избыточного давления некристаллизующихся сред
Description
ГОСТ 2405-88
ТУ 4212-001-62100924-2010
Назначение
Дифманометры взрывозащищённые электроконтактные предназначены для измерения перепадов избыточного давления некристаллизующихся сред (жидкостей, газа) и управления внешними электрическими цепями.
Технические характеристики
| Маркировка взрывозащиты | 1Ex d IIB T4 Gb Х или 1Ex d IIC T4 Gb Х |
| Диаметр корпуса,мм | 80, 100, 160 |
| Класс точности | 2,5 по возрастанию |
| Диапазон измерения | • серия 200: - от 0 до 50/ 75/ 100/ 160/ 200/ 250/ 300/ 350/ 400/ 500/ 600/ 700/ 900/ 1000 кПа - от 0 до 0,5/ 0,75/ 1/ 1,6/ 2/ 2,5/ 3/ 3,5/ 4/ 5/ 6/ 7/ 9/ 10 бар • серия 200М (со встроенной мембраной) - от 0 до 35/ 50/ 75/ 100/ 200/ 250/ 400/ 700 кПа - от 0 до 0,35/ 0,5/ 0,75/ 1/ 2/ 2,5/ 4/ 7 бар • серия 300М (со встроенной мембраной) - от 0 до 7,5/ 25/ 50/ 75/ 100/ 160/ 200/ 250/ 300/ 400 кПа - от 0 до 0,075/ 0,25/ 0,5/ 0,75/ 1/ 1,6/ 2/ 2,5/ 3/ 4 бар • серия 400М (со встроенной мембраной) - от 0 до 0,25/ 0,5/ 1,0/ 1,25/ 2,5/ 6 кПа - от 0 до 100/ 125/ 250/ 600 mm H2O |
| Статическое давление (рабочее) | • серия 200: 0...200 бар - для алюминия и латуни 0...400 бар - для стали нержавеющей и монеля Диапазон срабатывания уставок - от 20 % до 100% • серия 200М (со встроенной мембраной) 0...200 бар Диапазон срабатывания уставок - от 30 % до 100% • серия 300М (со встроенной мембраной) 0...100 бар Диапазон срабатывания уставок - от 30 % до 100% • серия 400М (со встроенной мембраной) 0...35 бар Диапазон срабатывания уставок - от 40 % до 100% |
| Электрические контакты | 1 или 2 контакта SPST или SPDT |
| Штуцер | латунь, сталь нержавеющая, 2х1/4NPT |
| Циферблат | алюминиевый сплав, белый, шкала чёрная |
| Корпус | нержавеющая сталь |
| Части контактирующие с измеряемой средой | нержавеющая сталь, латунь , алюминий или монель |
| Стекло | техническое |
| Степень защиты | IP65 |
| Климатическое исполнение | У2 по ГОСТ 15150-69 |
| Температура окружающей среды | 0... +60 °С - для серии 200, -20... +60 °С - для серий 200М, 300М и 400М |
| Температура измеряемой среды | до +80 °С |
| Виброзащищённость | группа L3 по ГОСТ Р 52931-2008 |
| Масса | - корпус ∅ 80мм - 5,3кг - корпус ∅ 100мм - 5,3кг - корпус ∅ 160мм - 5,5кг |
| Средний срок службы | 10 лет |
| Опции | • заводской номер (по умолчанию) • пломбировка корпуса • коррозионностойкое исполнение • специальная шкала (черта, зоны) • электрические контакты (SPST и SPDT) • стекло многослойное безопасное • кислородное исполнение О2 |

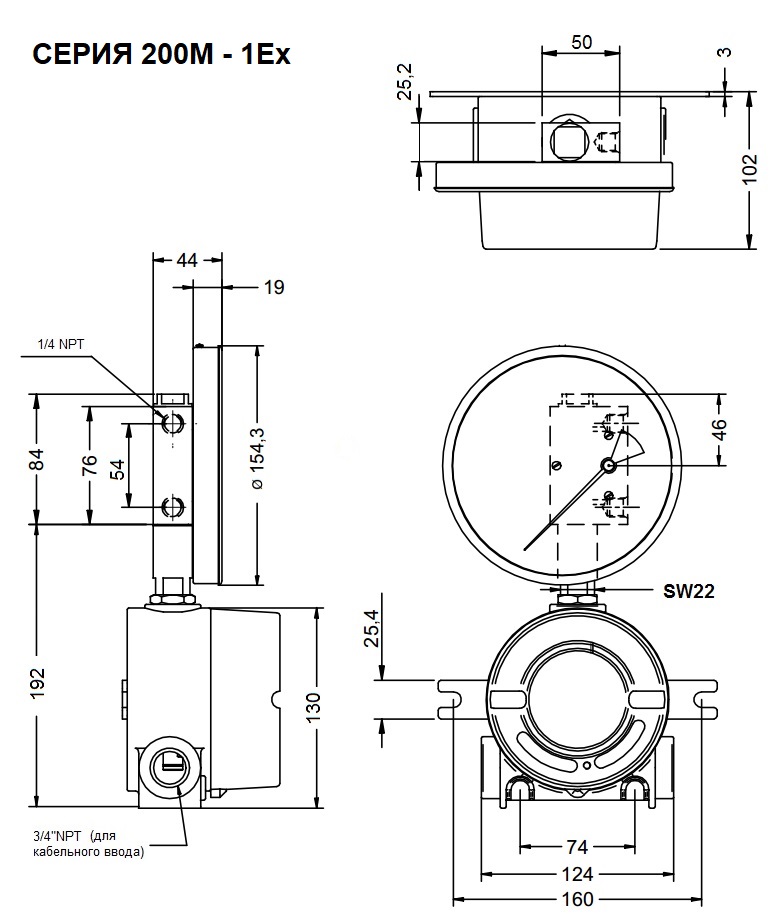

Чертежи
Примеры заказа
Дифманометр показывающий электроконтактный (ЭКД), диаметром корпуса 100мм (100) из нержавеющей стали (Н), части , контактирующие со средой - алюминий (А) серии 400М (400М), статическим давлением до 35 бар (35бар), диапазоном показаний 0,5кПа (0,5кПа), присоединительные размеры штуцеров 1/4NPT (1/4NPT), с одним электрическим контактом SPDT (1SPDT), срабатывающим на значении 0,25кПа (0,25), взрывонепроницаемой оболочкой (1 ExdIICT 4 Х):
Манометр ЭКД100НА-400М-35бар-0,5кПа-1/4NPT-1SPDT (0,25) - 1ExdIICT4 Х
Дифманометр показывающий электроконтактный (ЭКД), диаметром корпуса 100мм (100) из нержавеющей стали (Н), части , контактирующие со средой - алюминий (А) серии 400М (400М), статическим давлением до 35 бар (35бар), диапазоном показаний 0,25кПа (0,25кПа), присоединительные размеры штуцеров G1/4 (G1/4), с двумя электрическими контактами SPST (2 SPST), срабатывающими на значениях 0,15кПа и 0,2кПа (0,15;0,2), взрывонепроницаемой оболочкой (1 ExdIICT 4 Х):
Манометр ЭКД100НА-400М-35бар-0,25кПа-G1/4-2SPST (0,15; 0,2) - 1ExdIICT4 Х
