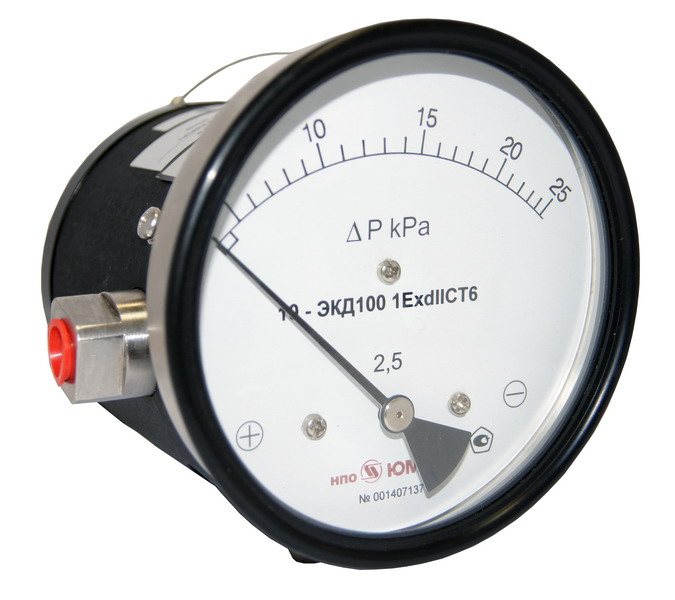

Взрывозащищённые дифманометры от 7,5 кПа - 1ExdIICT4
Дифманометры взрывозащищённые электроконтактные предназначены для измерения перепадов избыточного давления некристаллизующихся сред
Description
ГОСТ 2405-88
ТУ 4212-001-62100924-2010
Назначение
Дифманометры взрывозащищённые электроконтактные предназначены для измерения перепадов избыточного давления некристаллизующихся сред (жидкостей, газа) и управления внешними электрическими цепями.
Технические характеристики
| Маркировка взрывозащиты | 1Ex d IIB T4 Gb Х или 1Ex d IIC T4 Gb Х |
| Диаметр корпуса,мм | 100, 160 |
| Класс точности | 2,5 по возрастанию |
| Диапазон измерения | • серия 10 - от 0 до 25/ 50/ 75/ 100/ 200/ 250/ 400/ 700/ 1000 кПа - от 0 до 0,25/ 0,5/ 0,75/ 1/ 2/ 2,5/ 4/ 7/ 10 бар Диапазон срабатывания уставок - от 30 % до 100% • серия 20М (со встроенной мембраной) - от 0 до 7,5/ 25/ 50/ 75/ 100/ 160/ 200/ 250/ 300/ 400 кПа - от 0 до 0,075/ 0,25/ 0,5/ 0,75/ 1/ 1,6/ 2/ 2,5/ 3/ 4 бар Диапазон срабатывания уставок - от 40 % до 100% |
| Статическое давление (рабочее) | • серия 10: 0...400 бар • серия 20М (со встроенной мембраной) 0...100 бар |
| Электрические контакты | 1 или 2 контакта SPST или SPDT |
| Кабельные вводы | опция, поставляются по заказу |
| Подключение | боковое |
| Части, контактирующие с измеряемой средой | сталь нержавеющая |
| Резьба | внутренняя: 2х1/4NPT (по умолчанию), 2хG1/4, наружная: М20х1,5 (через доп.штуцер) |
| Циферблат | алюминиевый сплав, белый, шкала чёрная |
| Корпус | алюминиевый сплав, части контактирующие с измеряемой средой - нержавеющая сталь |
| Стекло | техническое |
| Степень защиты | IP66 |
| Климатическое исполнение | У2 по ГОСТ 15150-69 |
| Температура окружающей среды | 0... +60 °С - для серии 10, -20... +60 °С - для серии 20 |
| Температура измеряемой среды | до +80 °С |
| Виброзащищённость Масса, кг Масса, кг |
группа L3 по ГОСТ Р 52931-2008 серия 10 Ø 100мм = 2,2кг
серия 10 Ø 160мм = 2,3кг
серия 20М Ø 100мм = 2,4кг
серия 20М Ø 160мм = 2,5кг
|
| Средний срок службы | 10 лет |

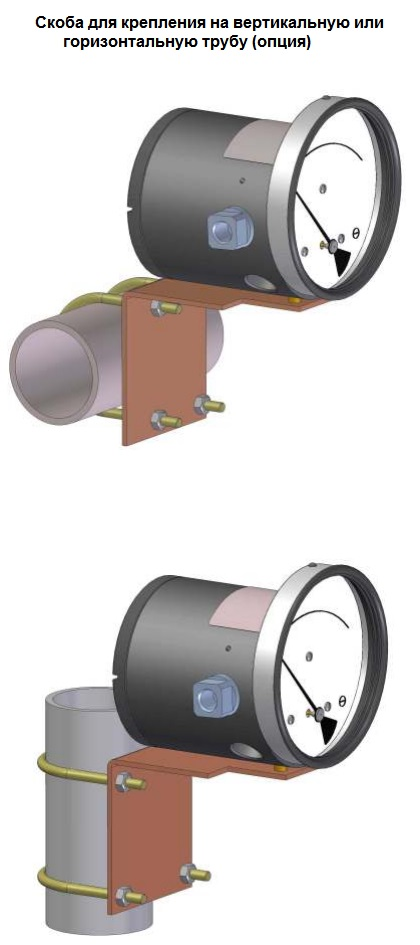

| Опции | • заводской номер (по умолчанию) • кислородное исполнение - О2 • специальная шкала (черта, зоны) • скоба для крепления на горизонтальную или вертикальную трубу • стекло многослойное безопасное |

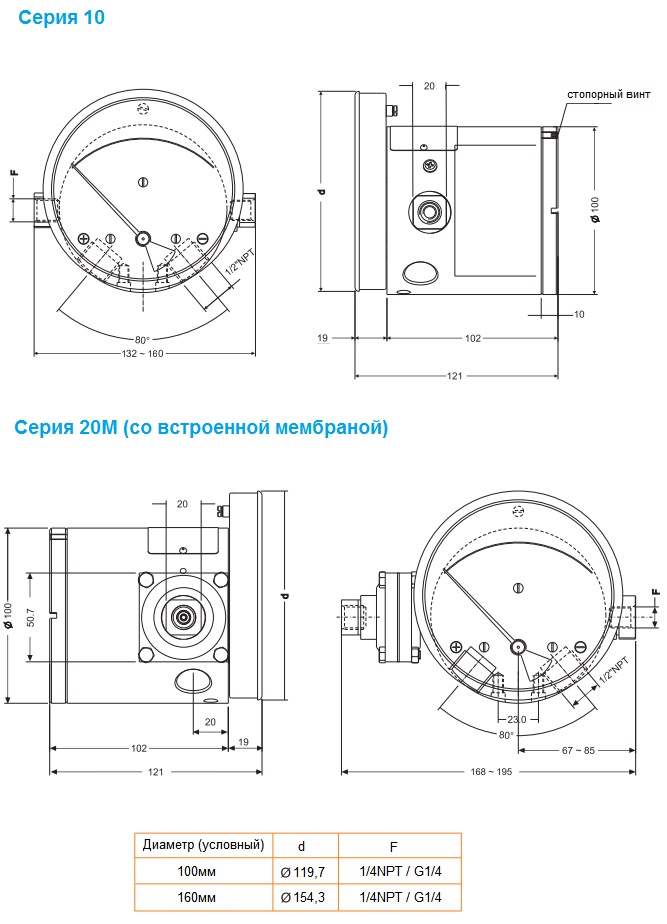

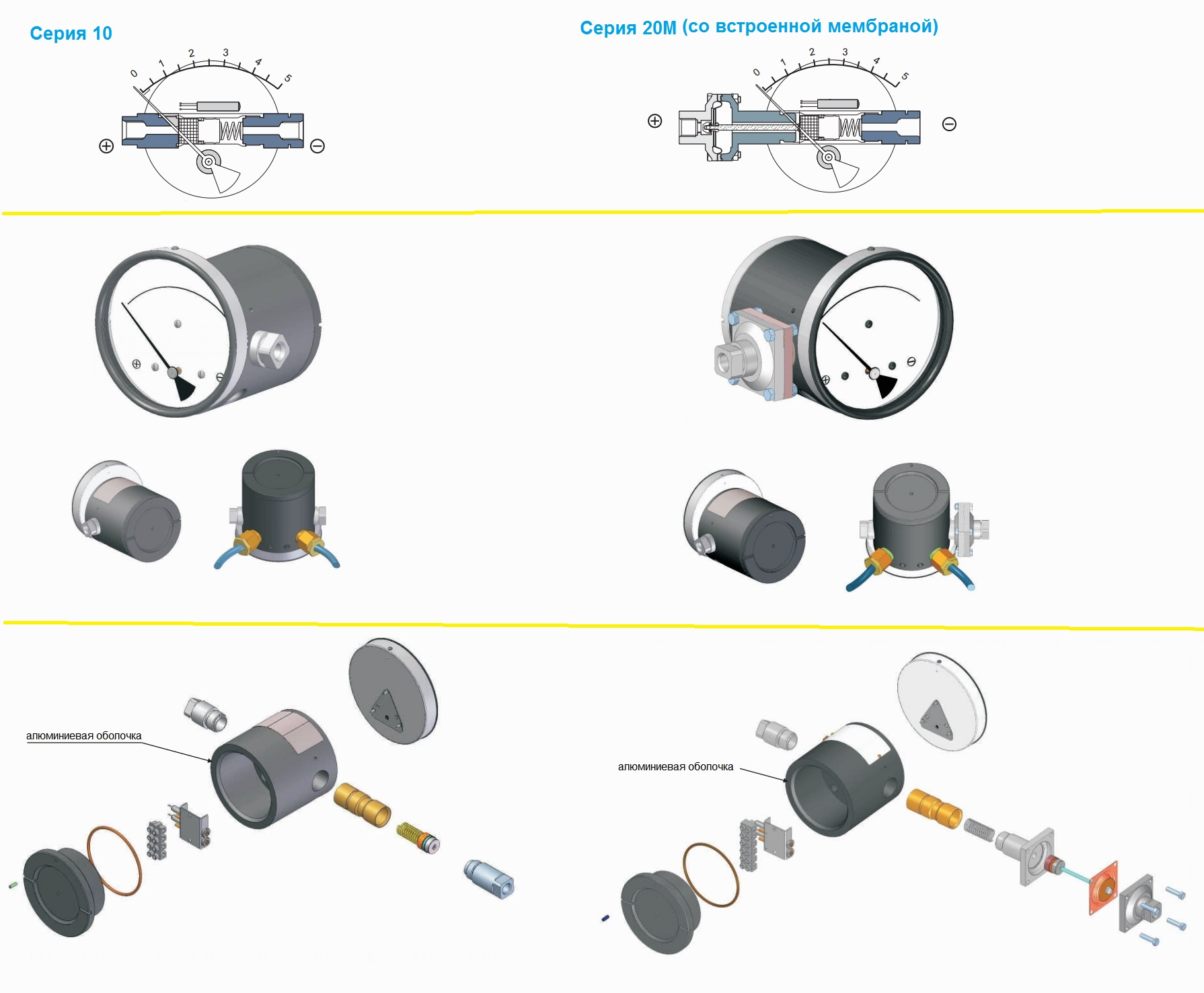

Чертежи
Примеры заказа
Дифманометр показывающий (ЭКД), диаметром корпуса 160мм (160) из алюминиевого сплава (А); части, контактирующие со средой - нержавеющая сталь (Н), серии 20М (20М), статическим давлением до 100бар (100бар), диапазоном показаний 7,5кПа (7,5кПа), присоединительные размеры штуцеров G1/4 (G1/4), двумя электрическими контактами SPDT (2 SPDT), срабатывающими на значениях 4кПа и 7кПа (4;7), взрывонепроницаемой оболочкой (1 ExdIICT 4 Х):
Манометр ЭКД160АН-20М-100бар-7,5кПа-G1/4-2SPDT (4;7) - 1ExdIICT4
