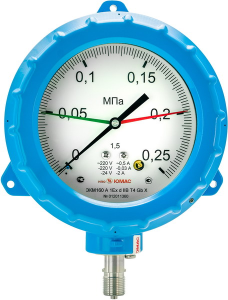

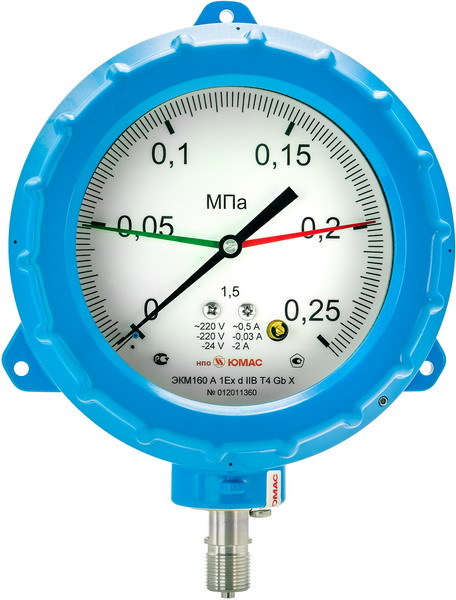

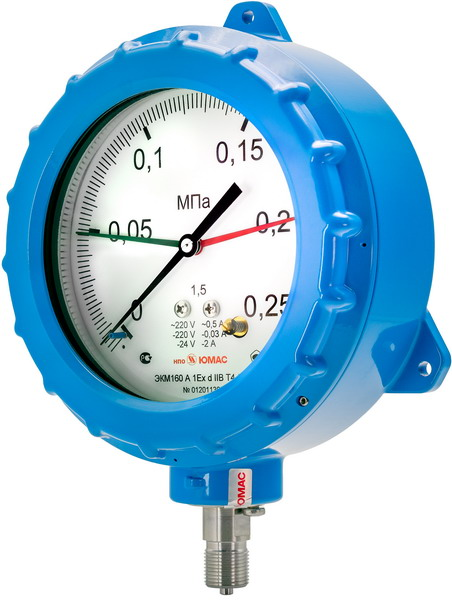

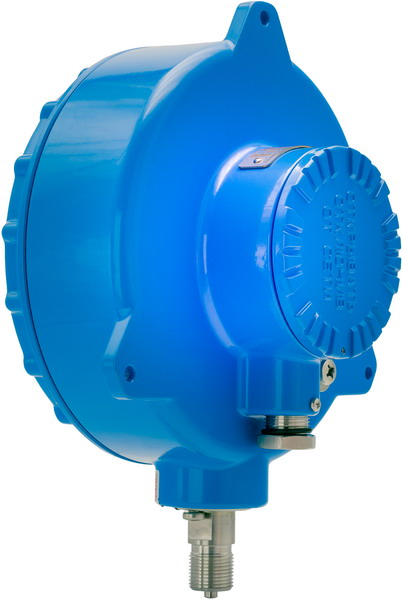

Взрывозащищённые манометры 1Ex
Предназначены для замыкания и размыкания электрических цепей при достижении заданного предела давления
Description
ГОСТ 2405-88
ТУ 4212-001-62100924-2010
Назначение
Предназначены для замыкания и размыкания электрических цепей при достижении заданного предела давления. Такие взрывозащищенные манометры обеспечивают визуальную индикацию контролируемого давления в условиях взрывоопасной окружающей среды
Технические характеристики
| Маркировка взрывозащиты | 1Ex d IIB T4 Gb Х или 1Ex d IIC T4 Gb Х |
| Диаметр корпуса, мм | 160 |
| Класс точности | 1,5 |
| Вариация срабатывания | 4 |
| Диапазон измерения, МПа | • ЭКМ - от 0 до 0,25/ 0,4/ 0,6/ 1,0/ 1,6/ 2,5/ 4/ 6/ 10/ 16/ 25/ 40/ 60 • ЭКМВ - от -0,1 до 0,3/ 0,5/ 0,9/ 1,5/ 2,4 по заказу: кгс/см2, бар |
| Рабочие нагрузки | постоянная нагрузка: 3/4 шкалы переменная нагрузка: 2/3 шкалы кратковременная нагрузка: 110% шкалы |
| Исполнение корпус-штуцер | радиальное |
| Штуцер | сталь нержавеющая 03Х17Н13M2 (316L), М20х1,5 (по умолчанию) - SW22 - □22 G1/2 (по заказу) - SW22 - □22 |
| Электрическая схема по ГОСТ 2405-88 | I, II, III, IV, V (по умолчанию), VI |
| Тип электрических контактов | микропереключатели OMRON |
| Измерительный элемент | сталь нержавеющая 03Х17Н13M2 (316L), < 16,0 МПа - пружина Бурдона > 16,0 МПа - многовитковая пружина |
| Механизм | латунь |
| Циферблат | алюминиевый сплав, белый, шкала чёрная |
| Корпус | алюминиевый сплав |
| Стекло | поликарбонат |
| Степень защиты | IP54 - стандартно IP65 - опция |
| Климатическое исполнение по ГОСТ 15150-69 | У2 |
| Температура окружающей среды | -40... +60 °С - стандартно -60... +60 °С - опция |
| Температура измеряемой среды | до +60 °С |
| Виброзащищённость по ГОСТ Р 52931-2008 | группа L3 |
| Средний срок службы | 10 лет |
| Масса | 3,95 кг |
| Опции | • заводской номер (по умолчанию) • пломбировка корпуса (по умолчанию) • технологическая черта • внутренний демпфер • IP 65 |

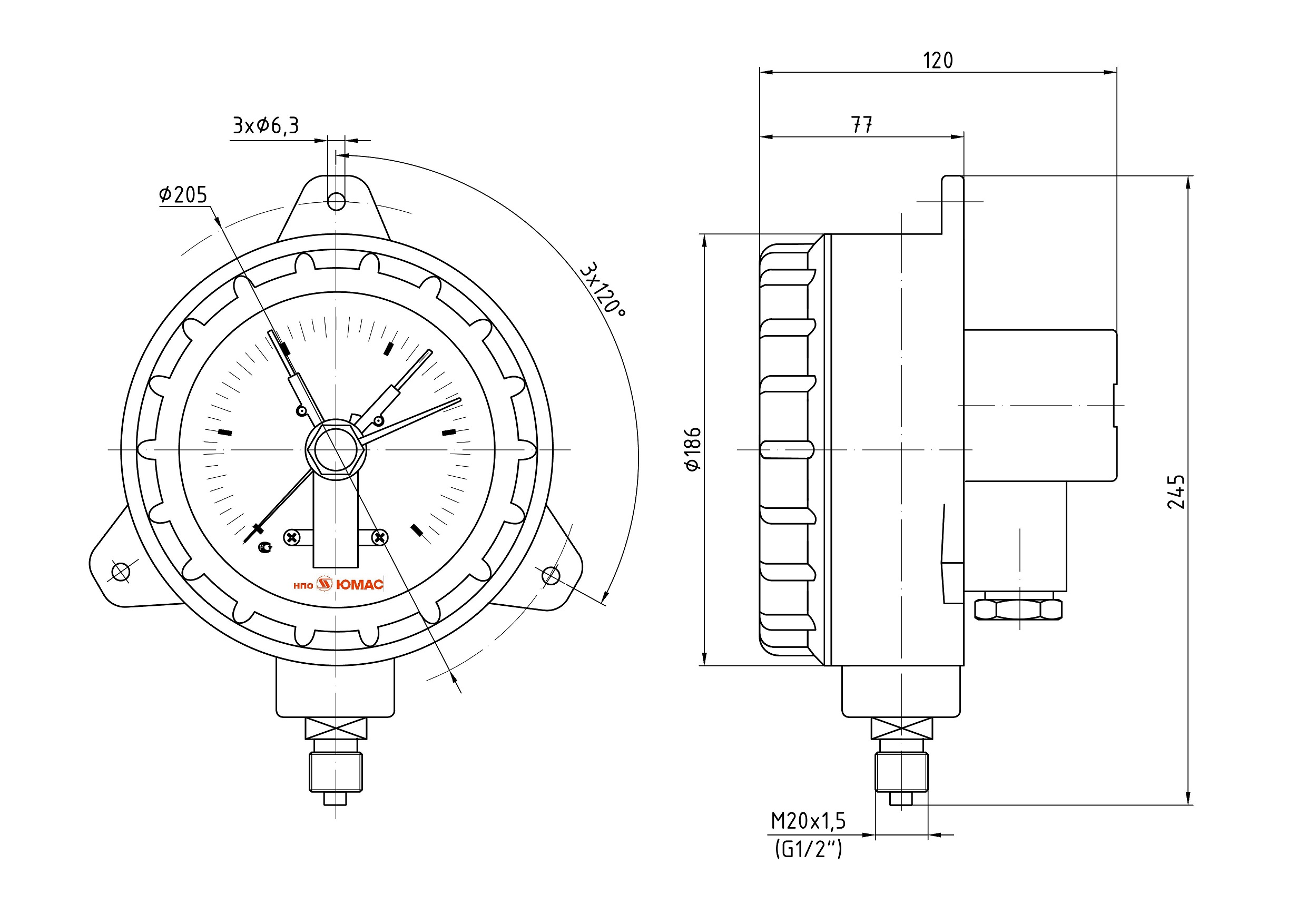

Чертежи
Примеры заказа
Электроконтактный манометр (ЭКМ), диаметром корпуса 160мм (160) из алюминия (А), на микровыключателях (Вм), радиальным расположением штуцера, пределом измерения 16МПа (16МПа), класса точности 1,5, присоединительной резьбой штуцера М20х1,5, стандартной электрической схемой "Исполнение 5" (Исп.5), взрывонепроницаемой оболочкой (1ExdIIBT4 Х):
Манометр ЭКМ160АВм-16МПа-1ExdIIBT4 Х
