Мембранные разделители сред, фланцевое присоединение
Предназначены для защиты приборов от контакта с агрессивными, несущими взвешенные частицы измеряемыми средами
Description

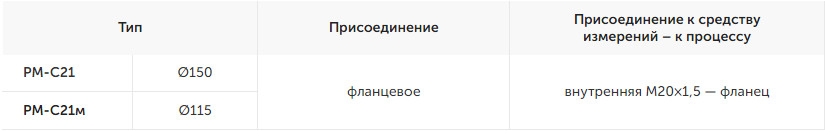

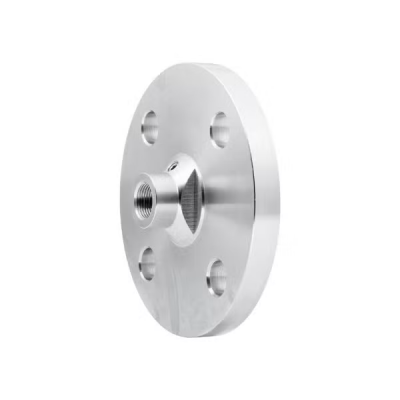

Тип РМ (фланцевое присоединение)
Предназначены для защиты приборов от контакта с агрессивными, несущими взвешенные частицы измеряемыми средами путем передачи давления к прибору через разделительную мембрану и нейтральную жидкость.
Область применения: все отрасли промышленности, где требуется защита прибора.
При поставке разделителя в сборе со средством измерений, заполнение разделительной жидкостью осуществляется вакуумной установкой.
Диапазон рабочих давлений, МПа
| Средние и низкие РМ-С21 | ТМ | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 |
| ТВ | −0,1…0 | |
| ТМВ | −0,1...0,3 / 0,5 / 0,9 / 1,5 / 2,4 | |
| РПД-И | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 | |

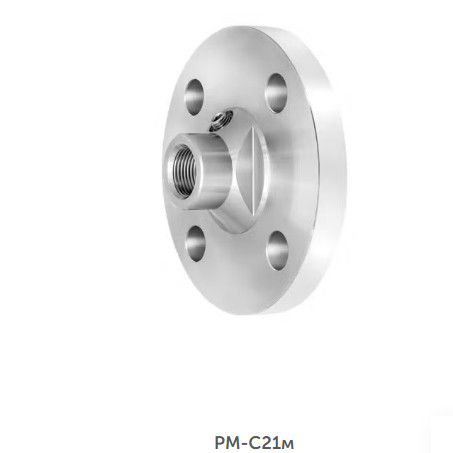

| Средние РМ-С21м | ТМ | 0…0,6 / 1 / 1,6 / 2,5 |
| ТМВ | −0,1...0,5 / 0,9 / 1,5 / 2,4 | |
| РПД-И | 0…0,6 / 1 / 1,6 / 2,5 |
Диапазон рабочих температур, °C
В соответствии с выбранным средством измерений
Фланец
Нержавеющая сталь 08Х17Н13М2
Опция: возможны другие металлы
Мембрана
Нержавеющая сталь 08Х17Н13М2
Опция: фторопластовое покрытие, тантал, монель, хастеллой
Резьба присоединения
Внутренняя M20×1,5
Заливное отверстие
Есть
Разделительная жидкость
ПМС–20 (ГОСТ13032–77)
Объем, вытесняемый под действием максимального давления, мл 2,5
Дополнительная погрешность вносимая разделителем ±0,5% (компенсируется настройкой средства измерений)
Варианты поставки
— без средства измерений

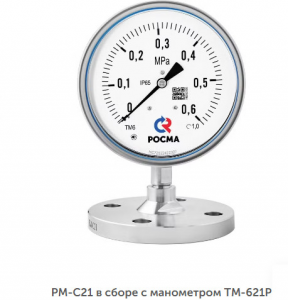

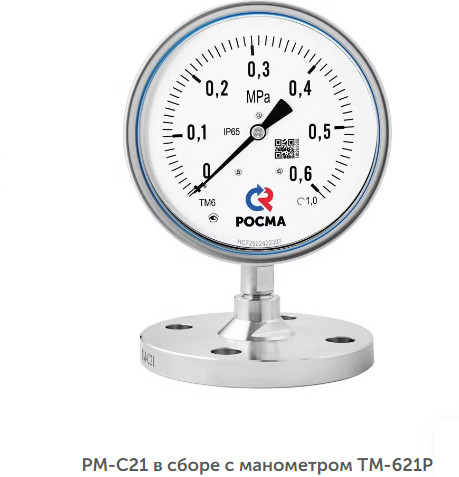

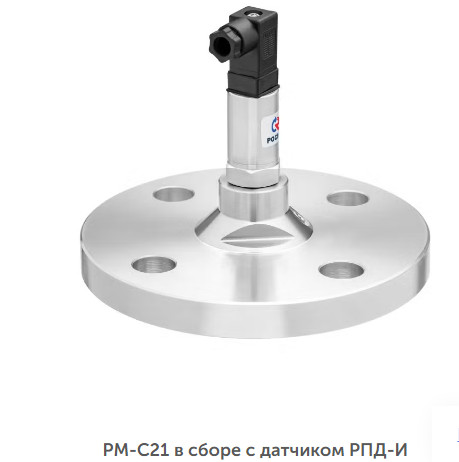

— в сборе со средствами измерений (ТМ, ТВ, ТМВ - кроме завальцованных, РПД)
— в сборе с соединительным рукавом (длина 2 / 3 / 4 / 5 м)* и средствами измерений (ТМ, ТВ, ТМВ - кроме завальцованных, РПД)
* — до 10 МПа

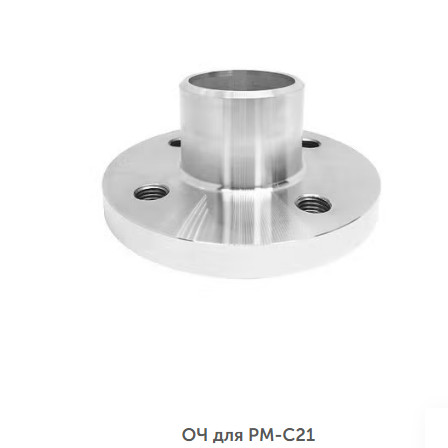

Ответная часть**
Под приварку, нержавеющая сталь 08Х17Н13М2
** — заказывается отдельно
Техническая документация
ТУ 4212-004-4719015564-2013
Мембранные разделители сред РМ-С21

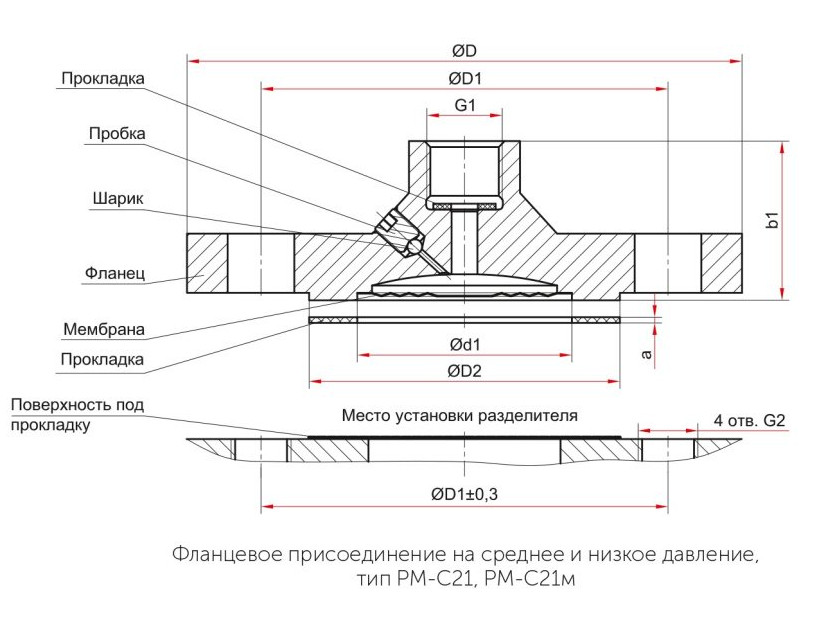

Чертежи
Основные размеры (мм), вес (кг)
| Модель | D | D1 | D2 | d1 | G1 | G2 | b1 | a | Вес | Объем заполняемой жидкости | Объем вытесняемой жидкости |
|---|---|---|---|---|---|---|---|---|---|---|---|
| РМ-С21 | 150 | 110 | 84 | 58 | M20×1,5 | М16 | 46 | 4,5 | 1,7 | 14,7 | 2,5 |
| РМ-С21м | 115 | 85 | 68 | 42 | М12 | 40 | 1,2 | 11,4 |

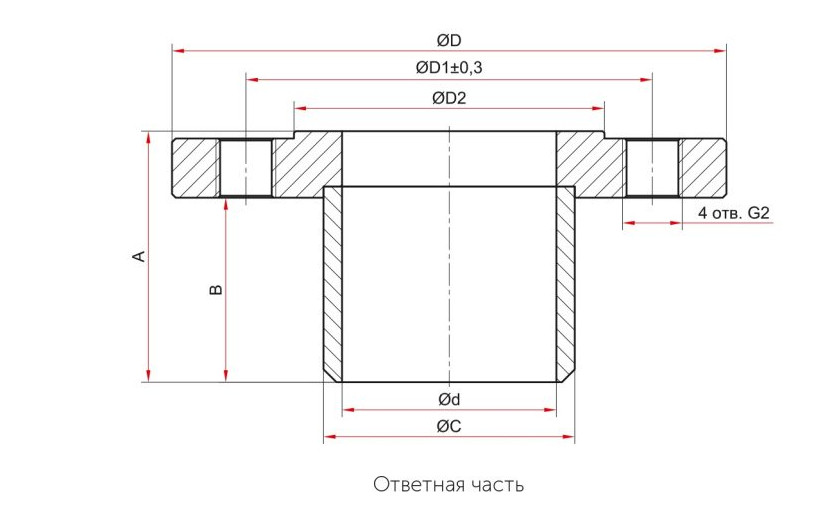

Основные размеры (мм), вес (кг)
| Модель | D | D1 | D2 | A | C | d | B | G2 | Вес |
|---|---|---|---|---|---|---|---|---|---|
| ОЧ для РМ-С21 | 150 | 110 | 84 | 68 | 68 | 58 | 50 | M16 | 2,23 |
| ОЧ для РМ-С21м | 115 | 85 | 68 | 66 | 51 | 42 | M12 | 1,21 |
