Мембранные разделители сред, фланцевое присоединение с молочной гайкой

Предназначены для защиты приборов от контакта с агрессивными, несущими взвешенные частицы измеряемыми средами

Call for price

Description

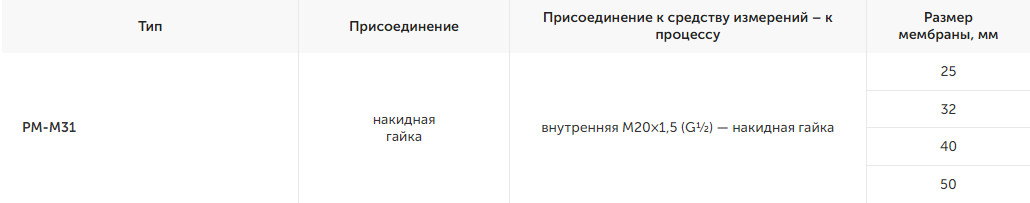

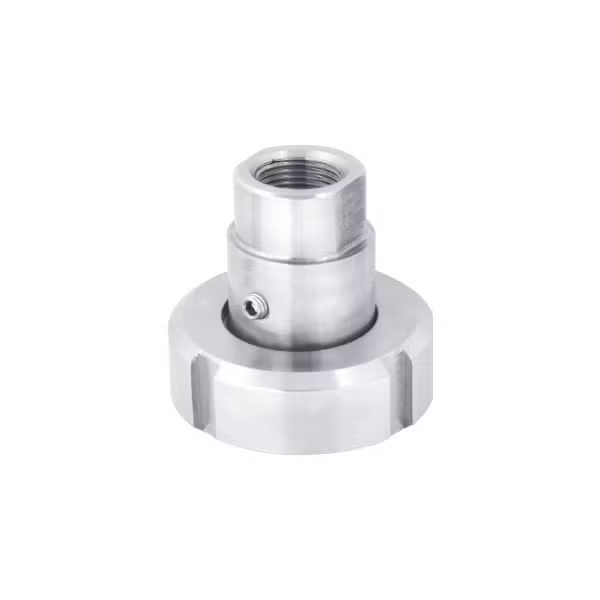

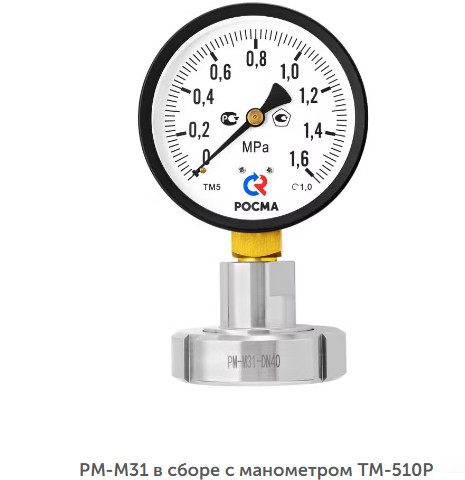

Тип РМ (присоединение с накидной (молочной) гайкой)
Предназначены для защиты приборов от контакта с агрессивными, несущими взвешенные частицы измеряемыми средами путем передачи давления к прибору через разделительную мембрану и нейтральную жидкость.

Область применения: пищевая и фармацевтическая промышленность.

При поставке разделителя в сборе со средством измерений, заполнение разделительной жидкостью осуществляется вакуумной установкой.

Диапазон рабочих давлений, МПа

Объединение с ТМ
РМ	0,16	0,25	0,4	0,6	1	1,6	2,5	4
М31-DN25	-	-	-	-	+	+	+	+
М31-DN32	-	-	-	+	+	+	+	+
М31-DN40	-	-	+	+	+	+	+	+
М31-DN50	+	+	+	+	+	+	+	+

Объединение с РПД-И
РМ	0,1	0,16	0,25	0,4	0,6	1	1,6	2,5	4
М31-DN25	-	-	-	-	+	+	+	+	+
М31-DN32	+	+	+	+	+	+	+	+	+
М31-DN40	+	+	+	+	+	+	+	+	+
М31-DN50	+	+	+	+	+	+	+	+	+

Объединение:
«+» — возможно,
«–» — невозможно

Диапазон рабочих температур, °C

В соответствии с выбранным средством измерений

Верхний фланец и накидная гайка

Нержавеющая сталь 08Х17Н13М2
Опция: возможны другие металлы

Мембрана

Нержавеющая сталь 08Х17Н13М2
Опция: тантал, монель, хастеллой

Номинальный диаметр DN, мм по DIN 11851

25 / 32 / 40 / 50

Резьба присоединения*

К средству измерений — внутренняя M20×1,5 или G½
Опция: под заказ возможно изготовление ответной части под приварку
* — под заказ другие резьбы

Заливное отверстие

Есть

Разделительная жидкость

1. Масло для пищевой промышленности HF15 (соответствует пищевым стандартам NSF и InS H1, пищевой допуск H1).
2. ПМС-20 (ГОСТ13032-77)

Дополнительная погрешность вносимая разделителем ±0,5% (компенсируется настройкой средства измерений)

Варианты поставки

— без средства измерений

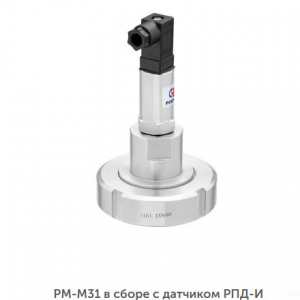

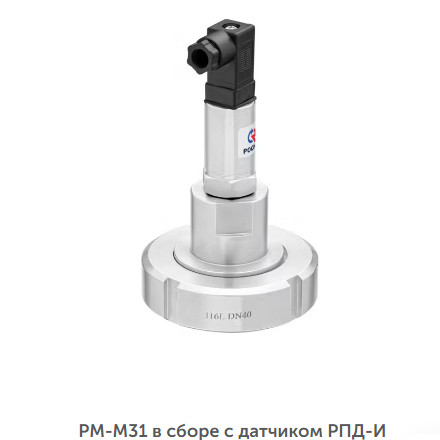

— в сборе со средствами измерений (ТМ - кроме завальцованных, РПД)

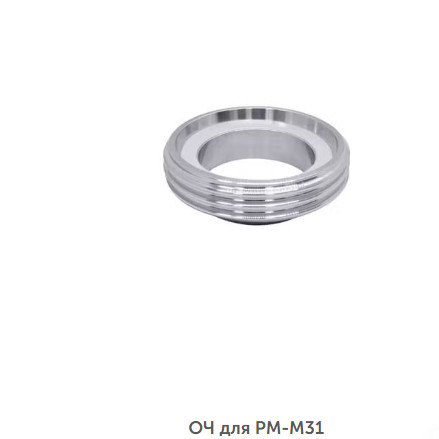

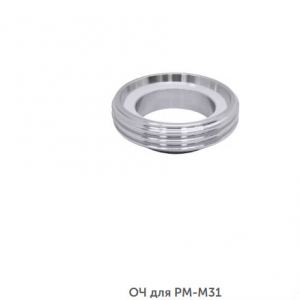

Ответная часть**

Под приварку, нержавеющая сталь 08Х17Н13М2
** — заказывается отдельно

Техническая документация

ТУ 4212-004-4719015564-2013

Мембранные разделители сред РМ-М31

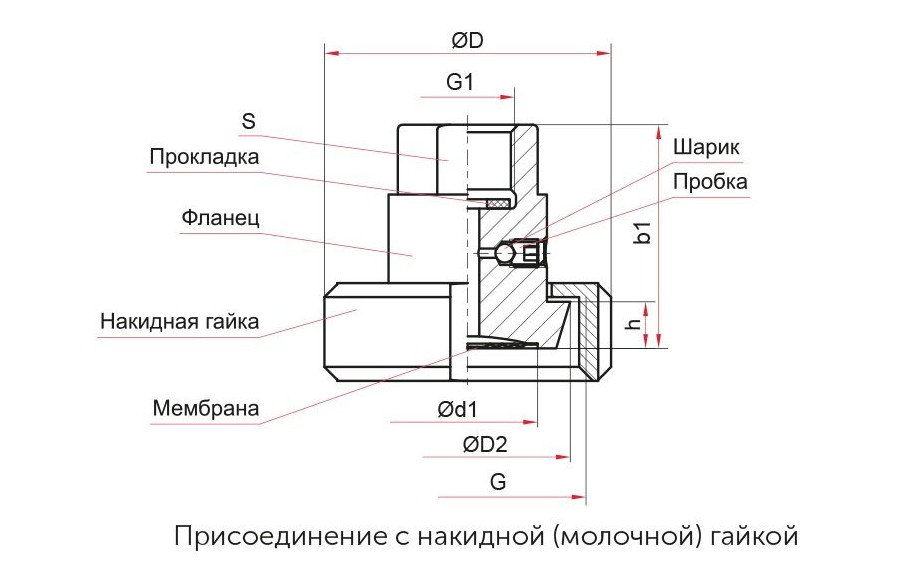

Чертежи


Основные максимальные размеры (мм), вес (кг), объем (мл)

Модель	Для труб*	D	D2	d1	b1	G (DIN405)	G1	S	Объем заполняемой жидкости	Объем вытесняемой жидкости	h	Вес
РМ-M31-DN25	29×1,5	62	44	30	44	Rd 52×1,6"	M20×1,5 или G½	30	6,5	3,0	10	0,45
РМ-M31-DN32	35×1,5	70	49,8	35		Rd 58×1,6"			6,7	3,2		0,55
РМ-M31-DN40	41×1,5	78	56,5	35		Rd 65×1,6"			7,0	3,5		0,65
РМ-M31-DN50	53×1,5	92	68,5	42	45	Rd 78×1,6"			7,4	3,9	11	0,7

— наружный Ø × толщина стенки

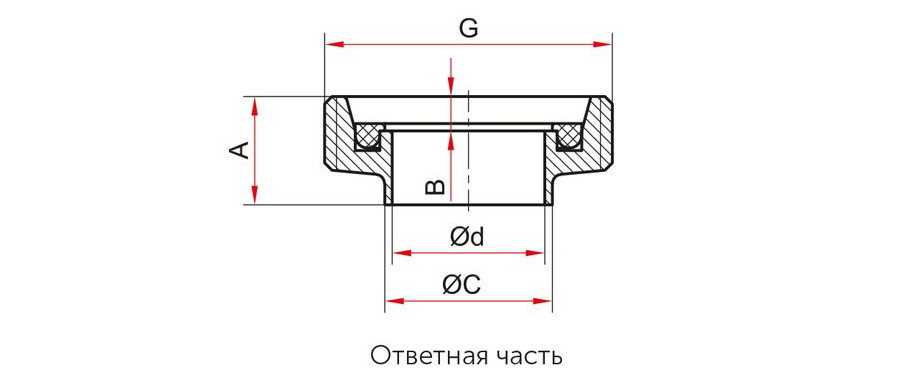

Основные размеры (мм), вес (кг)

Модель	C	d	A	B	G	Вес
ОЧ для РМ − М31 − DN25	28	25	22	7	Rd 52×1,6"	0,11
ОЧ для РМ − М31 − DN32	34	31			Rd 58×1,6"	0,13
ОЧ для РМ − М31 − DN40	40	37			Rd 65×1,6"	0,16
ОЧ для РМ − М31 − DN50	52	49			Rd 78×1,6"	0,21
