Мембранные разделители сред, штуцерное присоединение с клэмповым хомутом

Предназначены для защиты приборов от контакта с агрессивными, несущими взвешенные частицы измеряемыми средами

Call for price

Description

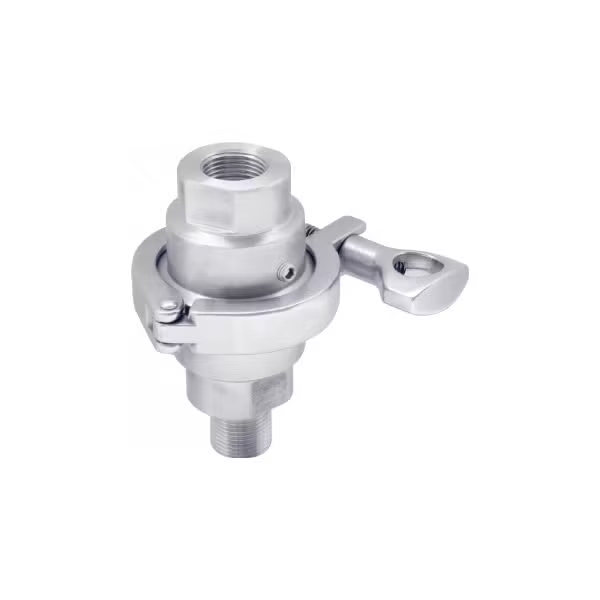

Тип РМ (штуцерное присоединение с клэмповым хомутом)
Мембранные разделители с клэмповым хомутом tri clamp предназначены для защиты приборов от контакта с агрессивными, несущими взвешенные частицы измеряемыми средами путем передачи давления к прибору через разделительную мембрану и нейтральную жидкость.

Разделители с присоединением tri clamp находят широкое применение в фармацевтической, пищевой и химической промышленности благодаря особой конструкции, которая обеспечивает простоту демонтажа для очистки или замены разделителя. Мембранные разделители способны выдержать обработку паром при очистке, что обеспечивает гигиеническое присоединение, а используемые материалы (нержавеющая сталь и заполняющая жидкость HF32) позволяют использовать данные разделители при производстве продуктов питания.

Область применения: нефтяная, пищевая и фармацевтическая промышленность.

При поставке разделителя в сборе со средством измерений, заполнение разделительной жидкостью осуществляется вакуумной установкой.

Диапазон рабочих давлений, МПа

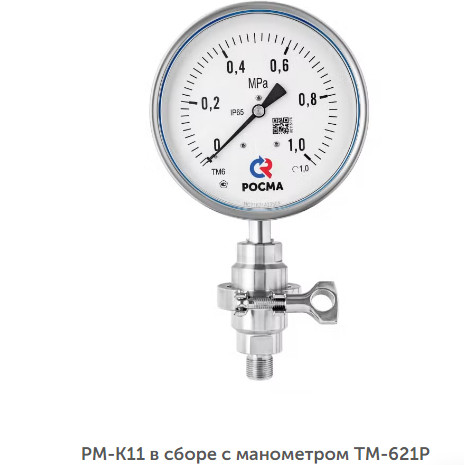

Объединение с ТМ
РМ	0,16	0,25	0,4	0,6	1	1,6	2,5	4
K11-1	-	-	+	+	+	+	+	+
K11-3/2	-	-	+	+	+	+	+	+
K11-2	-	+	+	+	+	+	+	+
K11-5/2	+	+	+	+	+	+	+	+

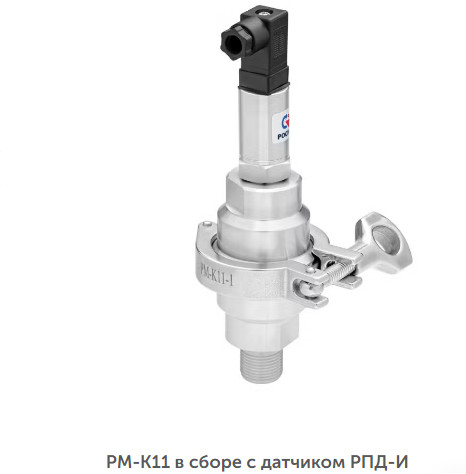

Объединение с РПД-И
РМ	0,1	0,16	0,25	0,4	0,6	1	1,6	2,5	4
K11-1	-	-	-	+	+	+	+	+	+
K11-3/2	-	+	+	+	+	+	+	+	+
K11-2	+	+	+	+	+	+	+	+	+
K11-5/2	+	+	+	+	+	+	+	+	+

Объединение:
«+» — возможно,
«–» — невозможно

Диапазон рабочих температур, °C

В соответствии с выбранным средством измерений

Верхний и нижний фланцы, хомут клэмпа

Нержавеющая сталь 08Х17Н13М2
Опция: возможны другие металлы

Мембрана

Нержавеющая сталь 08Х17Н13М2
Опция: тантал, монель, хастеллой

Номинальный диаметр DN, дюйм 1 / 3⁄2 / 2 / 5⁄2

Резьба присоединения*

К средству измерений — внутренняя M20×1,5 или G½
К процессу — наружная М20×1,5 или G½
Опция: под заказ возможно изготовление ответной части под приварку
* — под заказ другие резьбы

Заливное отверстие

Есть

Разделительная жидкость

1. Масло для пищевой промышленности HF15 (соответствует пищевым стандартам NSF и InS H1, пищевой допуск H1).
2. ПМС–20 (ГОСТ13032–77)

Дополнительная погрешность вносимая разделителем ±0,5% (компенсируется настройкой средства измерений)

Варианты поставки

— без средства измерений
— в сборе со средствами измерений (ТМ - кроме завальцованных, РПД)

Техническая документация

ТУ 4212-004-4719015564-2013

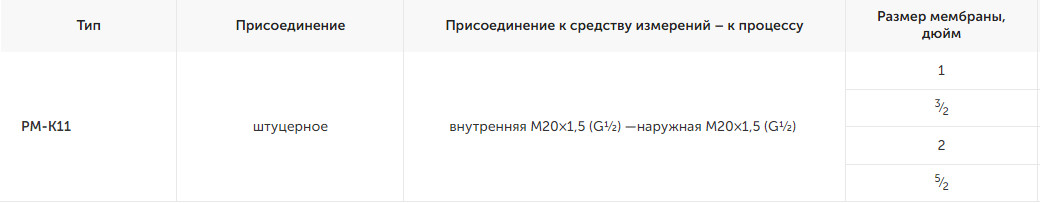

Мембранные разделители сред РМ-К11

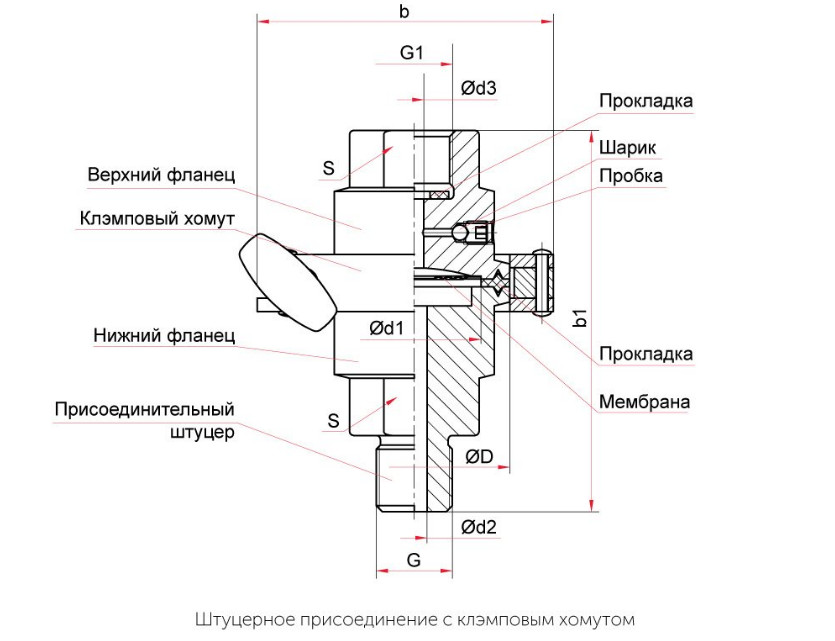

Чертежи


Основные максимальные размеры (мм), вес (кг), объем (мл)

Модель	D	d1	d2	d3	b	b1	G	G1	S	Объем заполняемой жидкости	Объем вытесняемой жидкости	Вес
РМ-K11-1	50,5	35	10	7	82	100	M20×1,5 или G½	M20×1,5 или G½	30	7,3	3,2	0,8
РМ-K11- 3⁄2	50,5	35			82					7,5	3,3	0,8
РМ-K11-2	64	42			96					7,9	4,0	1,0
РМ-K11- 5⁄2	77,5	42			109					8,5	4,1	1,1
