Мембранные разделители сред, штуцерное присоединение
Предназначены для защиты датчиков давления, манометров и других приборов от контакта с агрессивными, несущими взвешенные частицы измеряемыми средами
Description

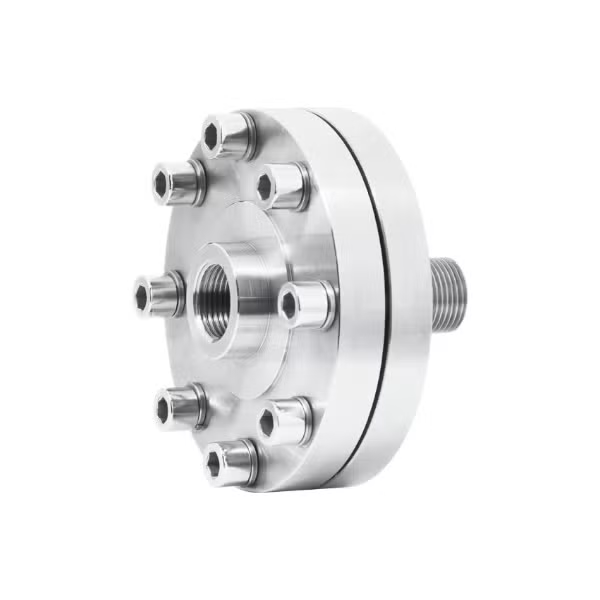

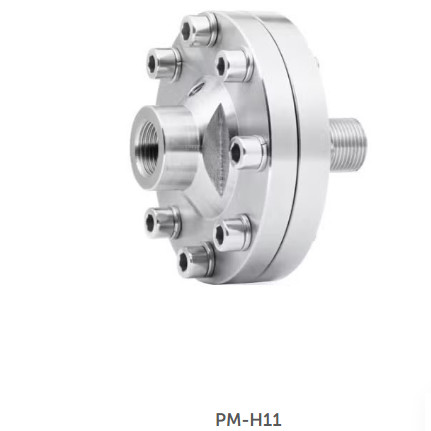

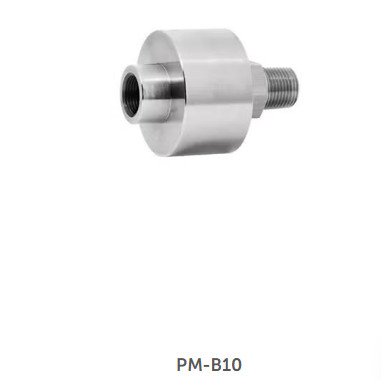

Тип РМ (штуцерное присоединение)
Мембранные разделители сред предназначены для защиты датчиков давления, манометров и других приборов от контакта с агрессивными, несущими взвешенные частицы измеряемыми средами. Защита устройства осуществляется путем передачи давления к измерительному прибору через разделительную мембрану и нейтральную жидкость.
Область применения: все отрасли промышленности, где требуется защита прибора.

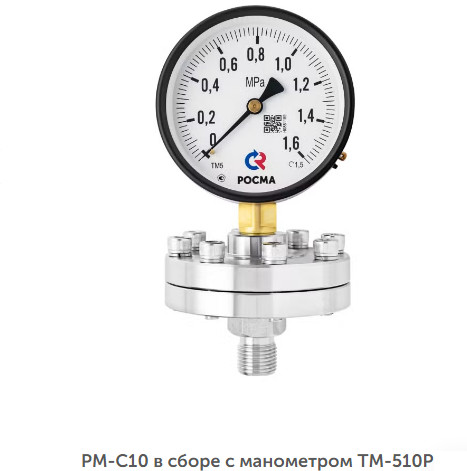

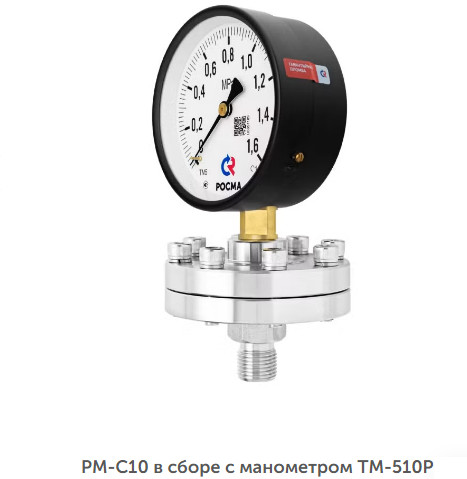

При поставке разделителя РМ в сборе со средством измерений, заполнение разделительной жидкостью осуществляется вакуумной установкой.
Диапазон рабочих давлений, МПа
| Низкие РМ-Н11 |
ТМ | 0…0,1 / 0,16 / 0,25 / 0,4 |
| ТВ | −0,1…0 | |
| ТМВ | −0,1…0,15 / 0,3 | |
| РПД-И | 0...0,1 / 0,16 / 0,25 / 0,4 | |

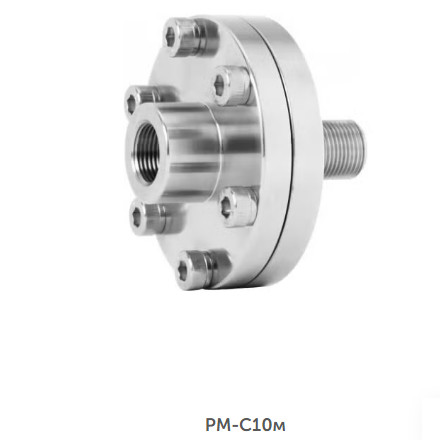

| Средние РМ-С10, РМ-С10м |
ТМ | 0…0,6 / 1 / 1,6 / 2,5 |
| ТМВ | −0,1…0,5 / 0,9 / 1,5 / 2,4 | |
| РПД-И | 0…0,6 / 1 / 1,6 / 2,5 | |
| ЦМ-И | 0…0,6 / 1 / 1,6 / 2,5 | |

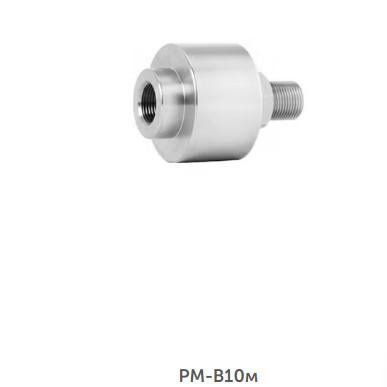

| Высокие РМ-В10, РМ-В10м |
ТМ | 0…4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 |
| РПД-И | 0…4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 | |
| ЦМ-И | 0…4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 |
Диапазон рабочих температур, °C
В соответствии с выбранным средством измерений
Материал корпуса
Нержавеющая сталь 08Х17Н13М2
Опция: возможны другие металлы
Мембрана
Нержавеющая сталь 08Х17Н13М2
Опция: фторопластовое покрытие, тантал, монель, хастеллой
Диаметр проходного отверстия, мм 10
Резьба присоединения*
К средству измерений — внутренняя M20×1,5, G½*, NPT½**
К процессу — наружная М20×1,5 или G½, NPT½*
* — под заказ другие резьбы
** — под заказ, только для приборов с ВПИ до 60 МПа включительно
Заливное отверстие
Низкие давления (РМ-Н11) — есть
Средние давления (РМ-С10, РМ-С10м) — нет
Высокие давления (РМ-В10, РМ-В10м) — нет
Разделительная жидкость
ПМС-20 (ГОСТ13032-77)
Объем, вытесняемый под действием максимального давления, мл 2,5
Дополнительная погрешность вносимая разделителем
±0,5% (компенсируется настройкой средства измерений)
Варианты поставки
— без средства измерений
— в сборе со средствами измерений (ТМ, ТВ, ТМВ - кроме завальцованных, РПД, ЦМ)
— в сборе с соединительным рукавом (длина 2 / 3 / 4 / 5 м)*** и средствами измерений (ТМ, ТВ, ТМВ - кроме завальцованных, РПД)
*** — до 10 МПа
Техническая документация
ТУ 4212-004-4719015564-2013
Чертежи

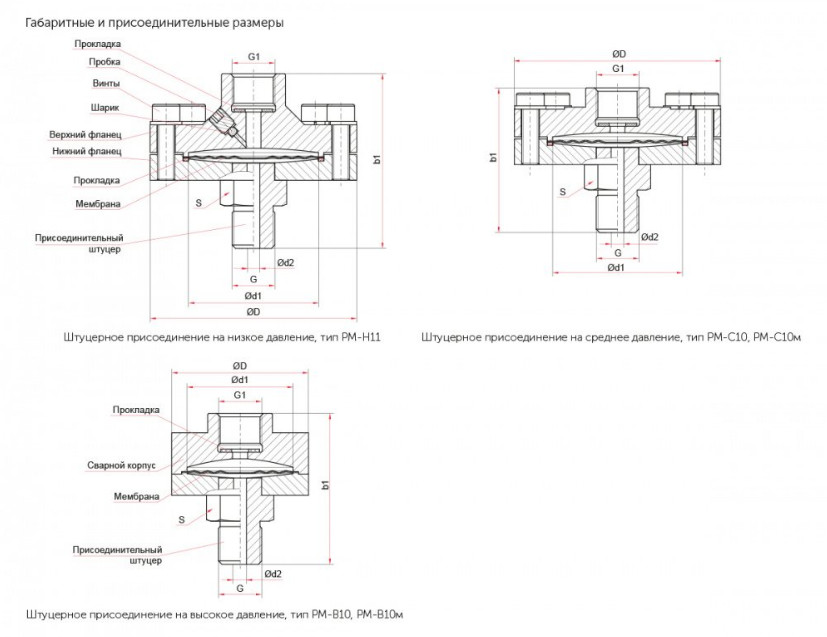

Основные максимальные размеры (мм), вес (кг), объем (мл)
| Модель | D | d1 | d2 | G | G1 | b1 | S | Вес | Объем заполняемой жидкости | Объем вытесняемой жидкости |
|---|---|---|---|---|---|---|---|---|---|---|
| РМ-Н11-М20×1,5 | 97 | 65 | 10 | M20×1,5 | M20×1,5 | 83 | 27 | 1,7 | 16,4 | 2,5 |
| РМ-Н11-G½ | G½ | |||||||||
| РМ-С10-М20×1,5 | 97 | 65 | M20×1,5 | 72 | 1,5 | 15,6 | ||||
| РМ-С10-G½ | G½ | |||||||||
| РМ-С10м-M20×1,5 | 88 | 58 | 7 | M20×1,5 | 75 | 1,0 | 12,4 | |||
| РМ-С10м-G½ | 10 | G½ | 79 | 1,1 | ||||||
| РМ-В10-М20×1,5 | 77 | 42 | M20×1,5 | 87 | 1,3 | 11,4 | ||||
| РМ-В10-G½ | G½ | |||||||||
| РМ-В10м-M20×1,5 | 58 | 38 | M20×1,5 | 83 | 0,8 | 9,3 | ||||
| РМ-В10м-G½ | G½ |
