Сигнализатор СГГ-6М
Стационарный cигнализатор горючих газов
Description
Описание
Стационарный cигнализатор горючих газов СГГ-6М предназначен для непрерывного автоматического контроля содержания природного и сжиженного газов в воздухе промышленных и коммунально-бытовых помещений и выдачи сигнализации о превышении установленных значений объемной доли горючих газoв.
Тип сигнализатора - стационарный
Способ забора пробы - диффузионный
Принцип работы - термохимический
Область применения
- бытовые, административные, производственные и другие помещения, оборудованные газогорелочными устройствами, работающими на природном или сжиженном газах
- котельные различных типов оснащенных водогрейными, паровыми и диаметрическими котлами
Отличительные особенности
- наличие внешнего входа "авария", что позволяет соединять приборы в шлейф или подключать их к пожарной или охранной сигнализации
- возможность самостоятельной установки потребителем порога сигнализации - 10 или 20% НКПР
- возможность самостоятельной установки режимов работы после включения прибора - автоматический переход в рабочий режим с открытием сетевого клапана - "о" или включение аварийной сигнализации с открытием сетевого клапана после нажатия кнопки "сброс" - "в"
- наличие кнопки "тест", позволяющей проверять работоспособность прибора и запорной арматуры без применения газовых смесей
- срок службы чувствительного элемента на горючие газы - не менее 5 лет
- межповерочный и межкалибровочный интервалы 1 год
- автокалибровка нуля при включении или раз в 14 дней
Технические характеристики
| Характеристики | Значения | Примечание |
| Пороги срабатывания сигнализации (по метану), % НКПР |
10 20 |
устанавливается потребителем |
| Абсолютная погрешность, % НКПР, не более | ± 5 | |
| Время срабатывания сигнализации, с, не более | 15 | |
| Потребляемая мощность, Вт, не более | 5 | |
| Расстояние между СГГ-6М и БСП-6М, м | до 200 | |
| Рабочий температурный диапазон, °С | от - 10 до +50 | |
| Степень защиты | IP30 | |
| Габаритные размеры, мм, не более | 70х50х110 | |
| Масса, кг, не более | 0,5 |

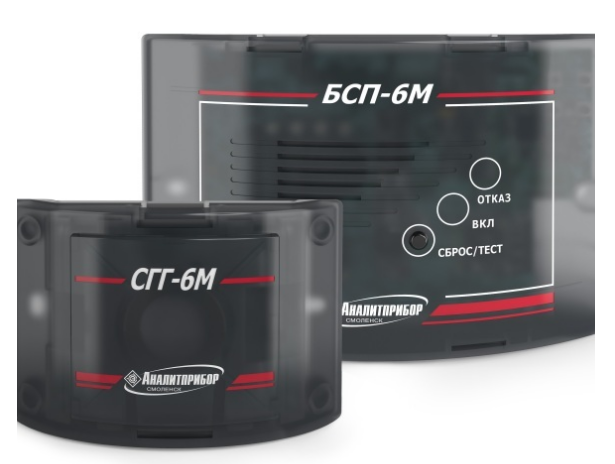

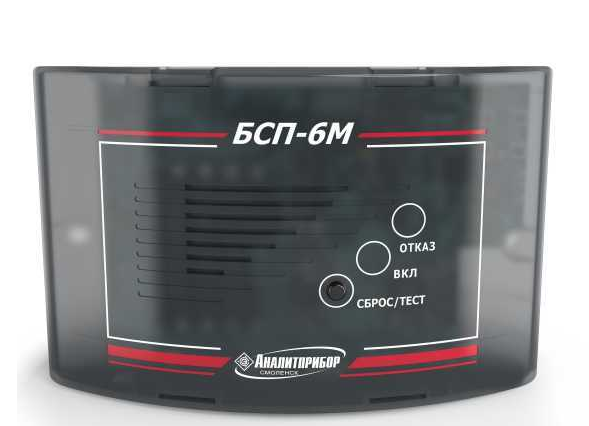

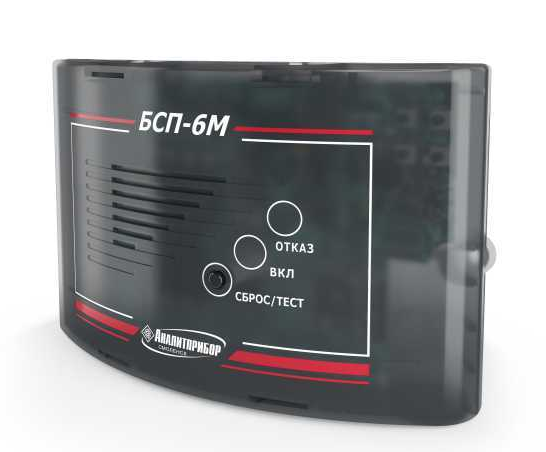

Сигнализатор СГГ-6М поставляется в комплекте с блоком питания и сигнализации БСП-6М (находится в ЗИП). БСП-6М осуществляет электропитание СГГ-6М, а также имеет возможность подключения электромагнитных клапанов и вторичных приборов. Выдает световую и звуковую сигнализацию.
Основные технические характеристики БСП-6М
| Характеристики | Значения | Примечание |
| Рабочий температурный диапазон, °С | от -10 до +50 | |
| Напряжение питания, В | от 150 до 253 | частотой 50±1 Гц |
| Потребляемая мощность, ВА, не более | 6 | при подключении СГГ-6М |
| Нагрузочная способность реле | —30 В; 2,5 А ˜220 В; 5 А |
|
| Номинальное выходное напряжение, В | 12 | для питания СГГ-6М |
| Степень защиты | IP30 | |
| Габаритные размеры, мм, не более | 200х70х140 | масса 0,8 кг |
