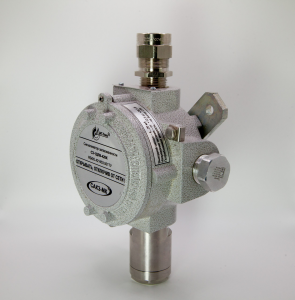

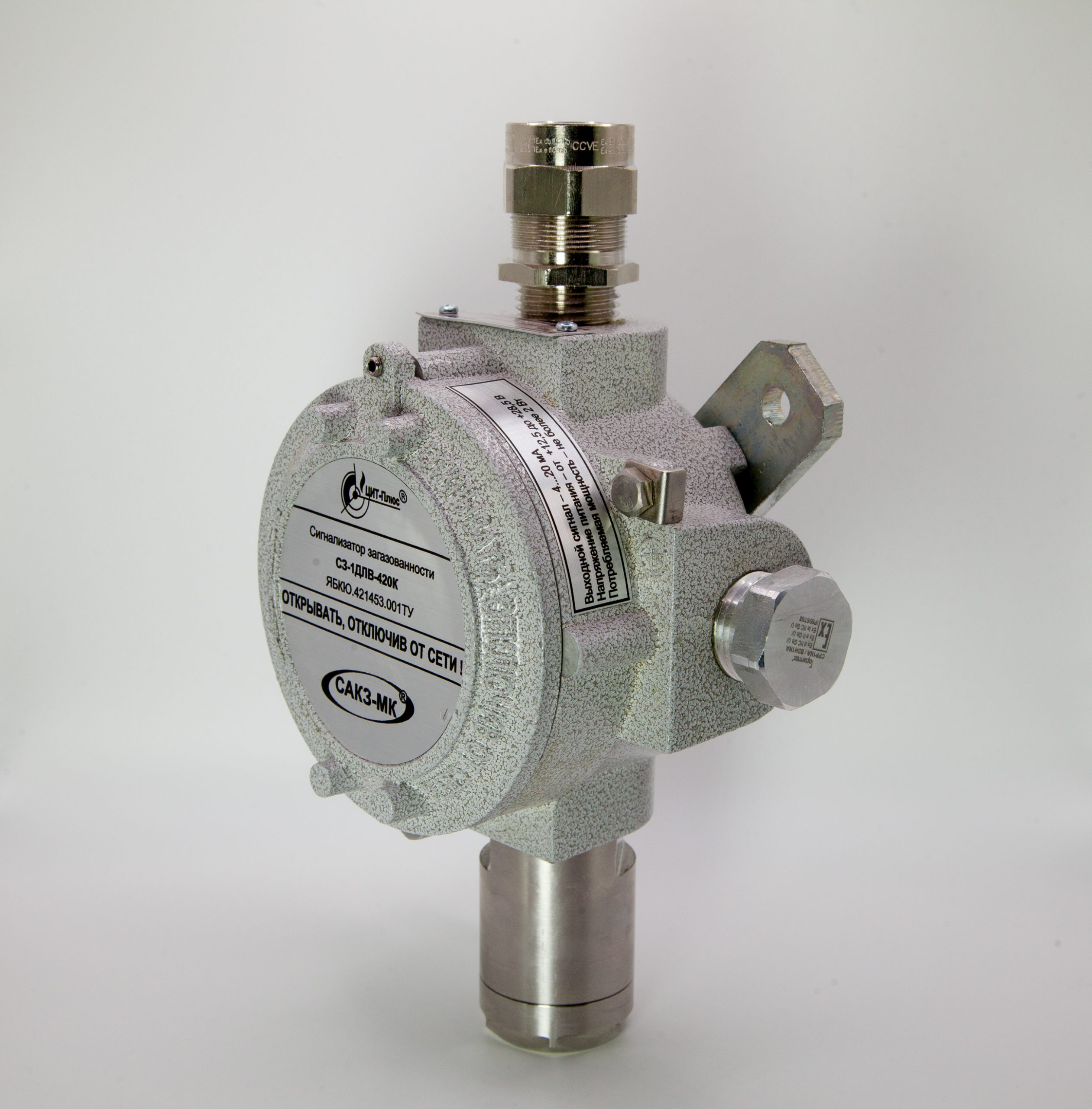

Сигнализатор загазованности СЗ-1ДЛВ-420К
Предназначен для контроля атмосферы помещений рабочей взрывоопасной зоны и наружных установок
Description
Описание
Сигнализатор загазованности СЗ-1ДЛВ-420К предназначен для использования совместно с автономными блоками управления, системами сбора и обработки данных, центральными системами мониторинга или аналогичными системами и служит для непрерывного автоматического контроля концентрации горючего газа (метана) в воздухе рабочей зоны помещений и выдачи сигнала, соответствующего обнаруженной концентрации, на промышленных предприятиях и в помещениях коммунально-бытового назначения.
Сигнализатор является автономным газоаналитическим прибором.
Область применения
Контроль атмосферы помещений рабочей зоны (взрывоопасные зоны класса 1 и 2 помещений) и наружных установок по ГОСТ 30852.9-2002 (МЭК 60079-10:1995) согласно маркировке взрывозащиты электрооборудования, главы 7.3 ПУЭ, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и других нормативных документов, регламентирующих применение электрооборудования в потенциально взрывоопасных средах.
Принцип действия сигнализатора основан на преобразовании значения измеряемого параметра в унифицированный аналоговый токовый сигнал по ГОСТ 26.011-80.
Сигнализатор имеет маркировку взрывозащиты:
а) «1ExdibIIАT6» – взрывобезопасный уровень (1) взрывозащиты по ГОСТ 30852.0-2002 (МЭК60079-0:1998), обеспечиваемый видами: «искробезопасная электрическая цепь» (ib) по ГОСТ 30852.10-2002 (МЭК60079-11:1999), «взрывонепроницаемая оболочка» (d) по ГОСТ 30852.1-2002 (МЭК60079-1:1998);
б) «1ExdIIАT6» – взрывобезопасный уровень (1) взрывозащиты по ГОСТ 30852.0-2002 (МЭК60079-0:1998), обеспечиваемый видом «взрывонепроницаемая оболочка» (d) по ГОСТ 30852.1-2002 (МЭК60079-1:1998).
Подключаемые к сигнализатору с видом защиты «ib» источник питания и регистрирующая аппаратура должны иметь искробезопасные электрические цепи по ГОСТ 30852.10-2002 (МЭК60079-11:1999), а их искробезопасные параметры (уровень искробезопасной электрической цепи и подгруппа электрооборудования) должны соответствовать условиям применения сигнализатора во взрывоопасной зоне.
Конструкция сигнализатора обеспечивает степень защиты оболочки IP65 по ГОСТ 14254-96.
Класс защиты от поражения электрическим током – III по ГОСТ 12.2.007.0-75.
Условия эксплуатации
а) температура окружающей среды, °С: от минус 30 до плюс 50;
б) относительная влажность воздуха при температуре 25°С, %: от 20 до 80;
в) атмосферное давление, кПа; от 86 до 106,7.
Режим работы – непрерывный.
Установленный срок службы сенсора в сигнализаторе – 10 лет. По истечении этого срока сенсор подлежит замене.
Средний срок службы при условии соблюдения требований настоящего РЭ – не менее 10 лет.
Средняя наработка на отказ – не менее 30 000 ч.
Среднее время восстановления работоспособного состояния (без учета времени на контроль работоспособности, регулировку или поверку) – не более 15 ч.
