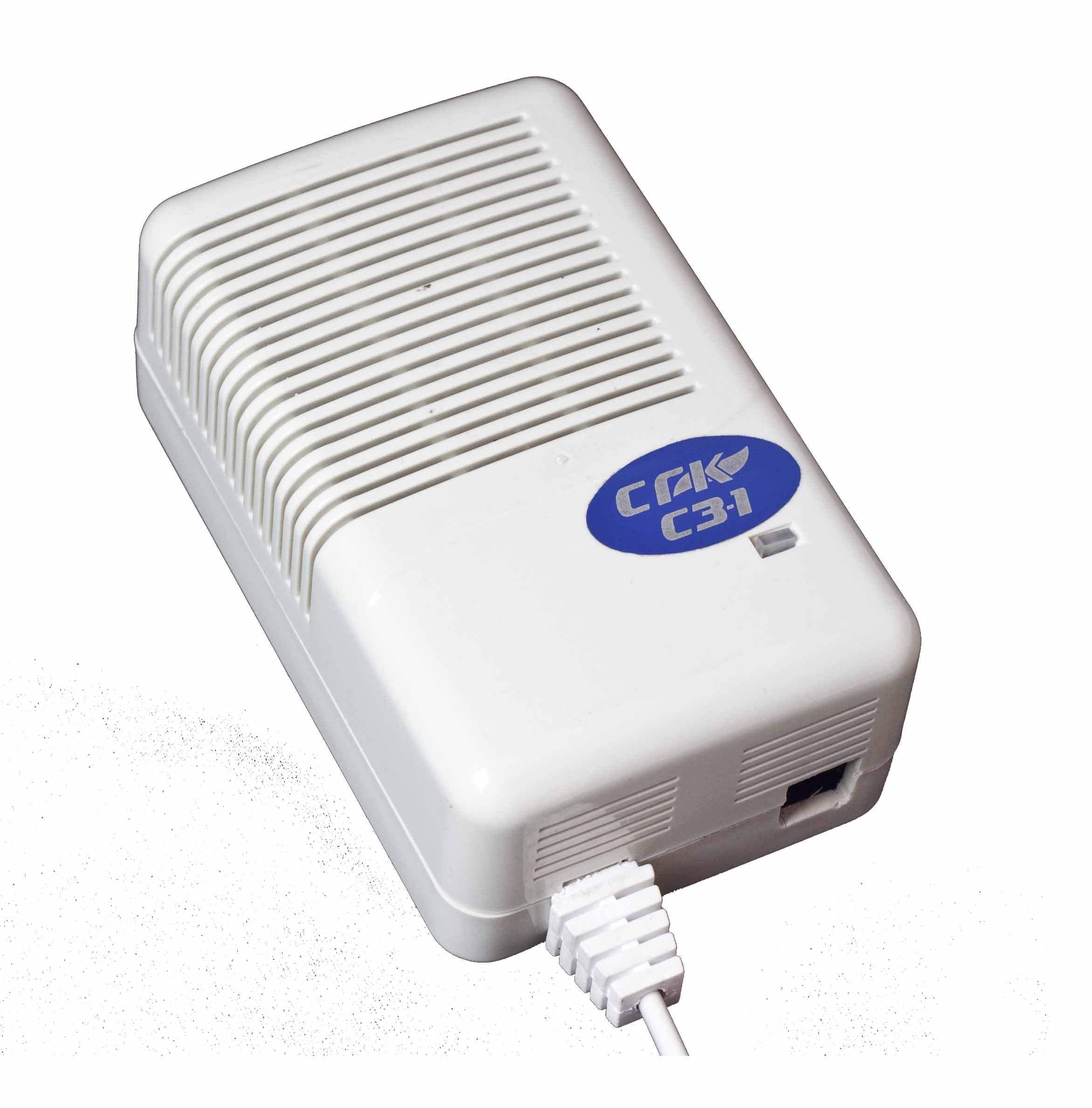

- СЗ-1-Б -
Сигнализатор загазованности природным газом бытовой
Description
Описание и принцип работы
Описание
Сигнализаторы загазованности природным газом бытовые СЗ-1-Б предназначены для непрерывного автоматического контроля содержания природного газа в атмосфере коммунально-бытовых помещений, выдаче световой и звуковой сигнализации при превышении предельно допустимых концентраций и управления запорным газовым клапаном. Не требуют в эксплуатации специальной подготовки обслуживающего персонала.
Отличие СЗ-1-Б(бытовая версия) от СЗ-1
- Калибруются на 1 порог(10% НКПР).
- Не отображают состояние клапана.
- Нет возможности объединения в систему с другими сигнализаторами и подключения дополнительного оборудования, кроме клапана.
Описание и принцип работы
СЗ-1-Б предназначен для непрерывного автоматического контроля содержания метана (природного газа) в атмосфере бытового помещения, выдачи постоянного звукового и светового аварийного сигнала при превышении установленного порога (ПОРОГ 1) концентрации метана, формирования сигнала на внешнее исполнительное устройство (запорный клапан), для перекрытия газопровода.
СЗ-1-Б относится к стационарным устройствам непрерывного действия со световой и звуковой сигнализацией, с одним порогом срабатывания с конвекционной подачей контролируемой среды (тип «А» ГОСТ З ЕН 50194-2008).
СЗ-1-Б может использоваться в невзрывоопасных зонах согласно требованиям ПУЭ и другим директивным документам, регламентирующим применение оборудования в невзрывоопасных зонах.
СЗ-1Б может работать самостоятельно, как сигнализатор, так и совместно с внешним исполнительным устройством. В качестве внешнего исполнительного устройства могут использоваться сертифицированные клапаны КЗГЭМ или КЗГЭМ-Б ТУ 3712-004-89363468-2010 разных размеров условного прохода.
СЗ-1-Б изготавливается в климатическом исполнении УХЛ 4.2
Условия эксплуатации:
Температура окружающей среды от 1ºС до 40ºС
Относительная влажность при температуре 25°С не более 80 %
Атмосферное давление от 630 до 800 мм рт. ст.
Технические характеристики
|
Наименование параметра или характеристики
|
Значение
|
|
1 Напряжение питания, В переменного тока частотой 50 Гц
|
220
|
|
2 Потребляемая мощность, ВА, не более
|
6
|
|
3 Время прогрева сигнализатора, мин, не более
|
1
|
|
4 Время срабатывания сигнализатора, с, не более
|
15
|
|
5 Концентрация газа, вызывающая срабатывание СЗ-1-Б, % НКПР:
– ПОРОГ 1
|
10±5
|
|
6 Уровень звукового давления по оси звукового излучателя на расстоянии 1 м, дБ не менее
|
70
|
|
7 Срок службы сенсора, лет, не менее
|
5
|
|
8 Средний срок службы СЗ-1-Б, лет, не менее
|
10
|
|
9 Средняя наработка СЗ -1-Б на отказ, ч, не менее
|
20000
|
|
10 Габаритные размеры, мм, не более
|
120х75х50
|
|
11 Масса, кг, не более
|
0,4
|
