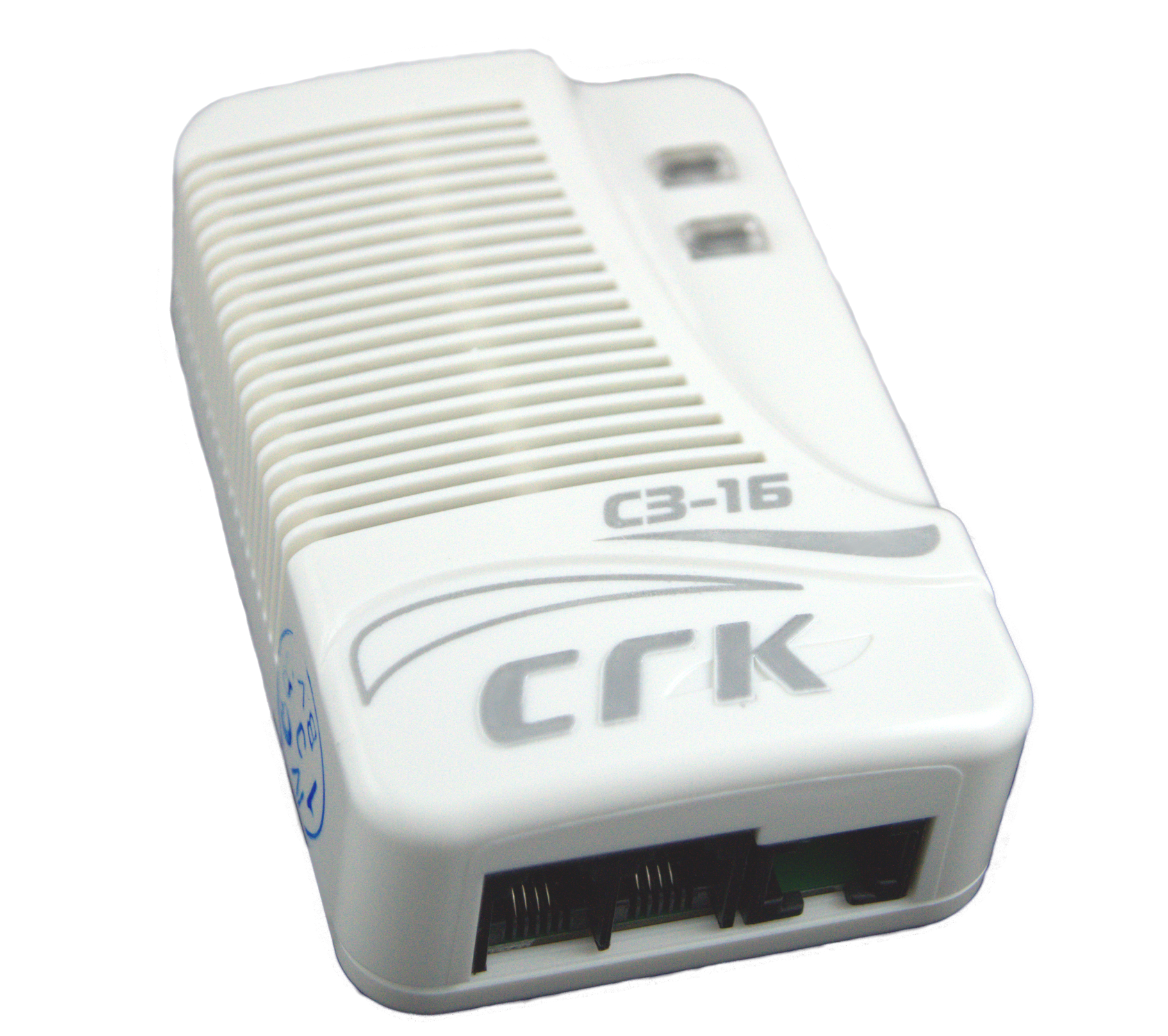

- СЗ-1Б 2018 -
Сигнализатор загазованности природным газом
Description
Описание
Сигнализаторы загазованности СЗ-1Б предназначены для:
- непрерывного автоматического контроля и оповещения об опасных концентрациях природного газа в атмосфере помещений потребителей газа (в местах установки газовых плит, котлов, водонагревателей);
- управления средствами защиты (запорный клапан типа КЗГЭМ);
- выдачи светового и звукового сигнала в случае возникновения в контролируемом помещении концентраций газа, соответствующих сигнальным уровням ПОРОГ 1 и ПОРОГ 2
- выдачи сигналов состояния на пульт контрольный ПК-3-Б;
Сигнализатор СЗ-1Б является стационарным микропроцессорным устройством с диффузионным способом забора проб. Принцип его работы заключается в следующем: при достижении концентрации газа 10 % НКПР выдаётся предупреждающий звуковой и световой сигнал, а при достижении концентрации газа 20 % НКПР - постоянный звуковой и световой сигнал, а также вырабатывается сигнал управления клапаном запорным газовым с электромагнитным приводом КЗГЭМ (импульсы с амплитудой 40 В) для перекрытия трубопровода подачи газа.
Сигнализатор загазованности СЗ-1Б выпускается в модификации СЗ-1-1Б с одним порогом срабатывания 10 % НКПР.

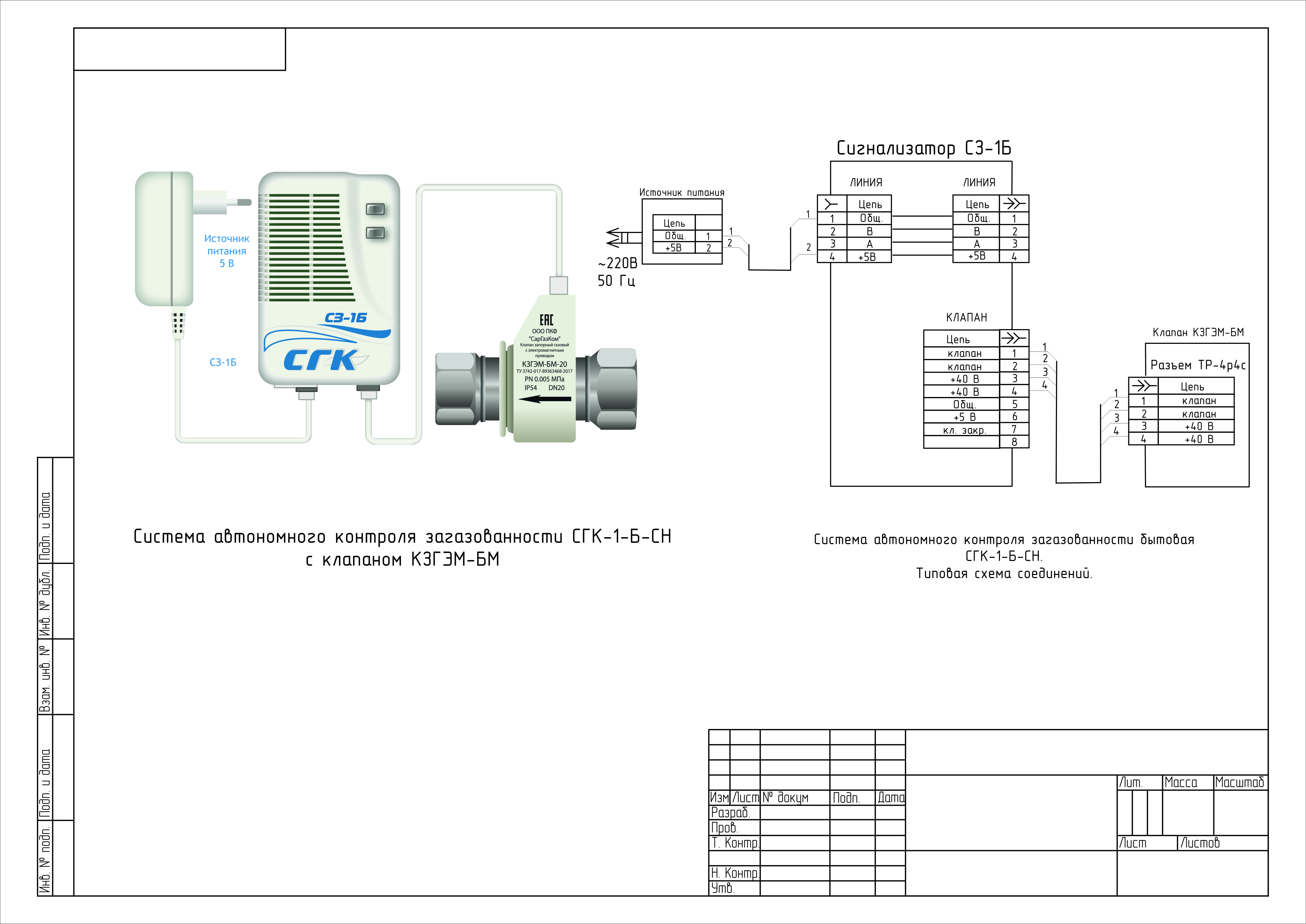

Сигнализатор загазованности СЗ-1Б может использоваться как самостоятельное устройство или в составе системы автономного контроля загазованности СГК-1-Б-СН или СГК-2-Б-СО-СН.
Комплект поставки:
• сигнализатор загазованности природным газом бытовой СЗ-1Б
• источник питания 5В 1А (длина кабеля 1,75 м)
• кронштейн для крепления на стену
• саморез 3х25
• Дюбель 4х20
Технические характеристики
|
Основные технические характеристики |
Значение |
|
Концентрация газа, вызывающая срабатывание сигнализатора, 1 порог |
10 % НКПР |
|
Концентрация газа, вызывающая срабатывание сигнализатора, 2 порог |
20 % НКПР |
|
Время срабатывания сигнализатора |
15 с |
|
Время прогрева сигнализатора |
60 с |
|
Напряжение питания |
5 ±4 % В |
|
Межповерочный интервал |
1 год |
|
Максимальная потребляемая мощность |
2 Вт |
|
Масса |
0,2 кг |
|
Габаритные размеры |
90х60х32 мм |
|
Срок службы сигнализатора |
10 лет |
|
Гарантийный срок эксплуатации |
12 месяцев |
