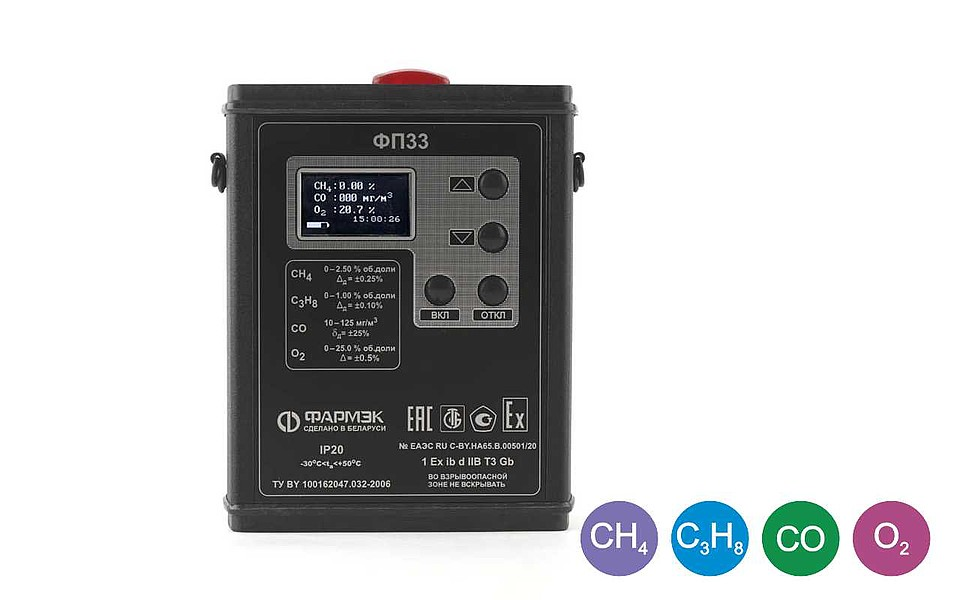

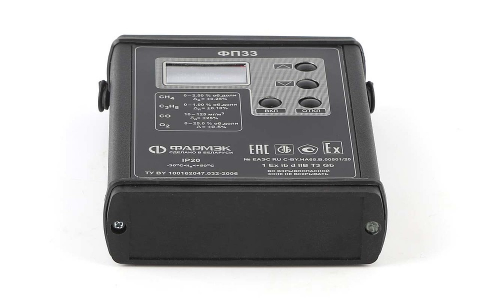

Газоанализатор ФП33
Предназначен для одновременного измерения объемной доли горючих газов
Description
Описание
Мультигазовый (многокомпонентный) переносной газоанализатор взрывозащищенного исполнения ФП33 предназначен для одновременного измерения объемной доли горючих газов метана (СН4) или пропана (С3Н8), кислорода (О2) и угарного газа (СО) и выдачи звуковой и световой сигнализации при превышении установленных пороговых значений объемной доли газов.
Поддерживаемые газы
- Метан (CH4)
- Пропан (C3H8)
- Кислород (O2)
- Моноокись углерода (CO)
Область применения
Объекты систем газораспределения (ГРС, ГРП, ГРУ и т.д.), колодцы, котлованы, скважины, подземные хранилища газа и другие закрытые подземные и наземные помещения, в которых возможно образование взрывоопасных смесей газов и паров категорий IIA, IIB, IIC, групп Т1…Т5 по ГОСТ 30852.0.
Отличительные особенности

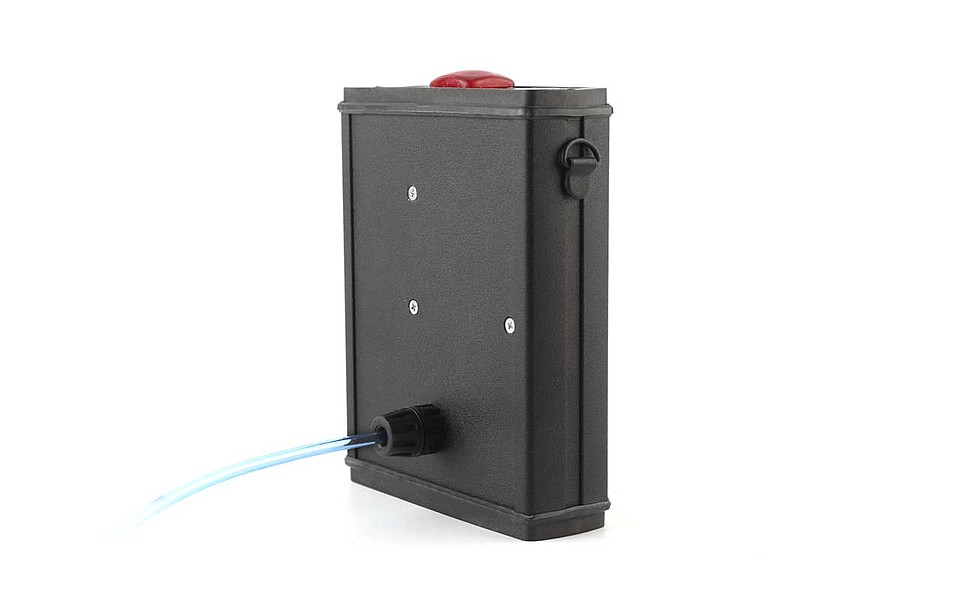

- Прочный металлический корпус, контрастный дисплей.
- Широкий температурный диапазон применения.
- Высокая точность измерения.

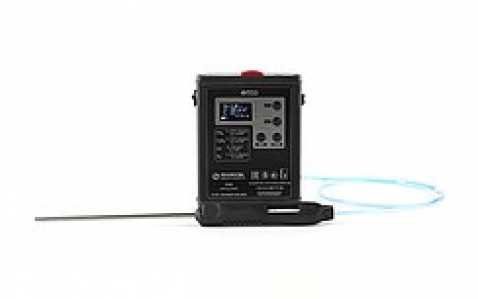

- Встроенный микронасос и газозаборная штанга для принудительного забора пробы анализируемой среды.
- Имеет функцию накопления данных о концентрациях измеряемых газов.
- Снабжен инфракрасным сервисным портом для снятия данных накопления и диагностики или настройки прибора, без необходимости вскрытия корпуса. Используются термокаталитический сенсор собственного производства.
- Защита термокаталитического сенсора от отравления - при превышении максимально допустимой концентрации газа прибор автоматически отключает сенсор и микронасос.
- Газоанализатор имеет маркировку взрывозащиты 1 Ex ib d IIB T3 Gb и предназначен для эксплуатации во взрывоопасных зонах.
- Срок службы прибора не менее 10 лет.
Технические характеристики
| Масса, габариты: | масса, г. не более |
габариты, мм. | |
|---|---|---|---|
| без штанги заборной | 700 | 160 x 120 x 33 | |
| Диапазон рабочих температур, ºС: | от -30 до +50 | ||
| Время автономной работы, ч.: | 10 | ||
| Время выхода на 90% значение показаний: |
с., не более | ||
| по метану (пропану) | 15 | ||
| по кислороду | 30 | ||
| по моноокиси углерода | 90 | ||
| Номинальная производительность микронасоса, л/мин., не менее: | 0,3 | ||
| Диапазоны измерения, показаний: | измерения,% | показаний,% | |
| объемная доля СН4 | 0 – 2,50 | 0 – 5,00 | |
| объемная доля С3Н8 | 0 – 1,00 | 0 – 2,00 | |
| объемная доля O2 | 0 – 25,00 | 0 – 25,00 | |
| массовая концентрация СO, мг/м3 | 10 – 125 | 10 – 125 | |
Дополнительные характеристики
| Порог срабатывания сигнализации: | порог1 (порог2),% | предел погрешности,% | |
|---|---|---|---|
| объемная доля СН4 | 1,00 (5,00) | ±0,2 | |
| объемная доля С3Н8 | 0,40 (2,00) | ±0,2 | |
| объемная доля O2 | 18,0 (2,0) | ±0,2 | |
| массовая концентрация CO, мг/м3 | 20 (100) | ±0,2 | |
| Пределы допускаемой основной и дополнительной абсолютной погрешности измерения: | основная абсолютная погрешность,% |
дополнительная, на каждые 10?C температуры окр. среды,% |
|
| объемная доля СН4 | ±0,25 | ±0,2 | |
| объемная доля С3Н8 | ±0,10 | ±0,2 | |
| объемная доля O2 | ±0,5 | ±0,2 | |
| массовая концентрация CO, мг/м3 | ±25 | ±0,2 | |
| Время установления рабочего режима, с., не более: | 10 | ||
| Напряжение холостого хода аккумуляторной батареи, В., не более: | 5,8 | ||
| Ток короткого замыкания аккумуляторной батареи, А., не более: | 0,6 | ||
| Максимальная потребляемая мощность, ВА: | 3 | ||
Комплект поставки
- Газоанализатор ФП33 - 1шт.
- Адаптер сетевой (АРТ23126) - 1шт.
- Ремень (АРТ23116) - 1шт.
- Паспорт - 1шт.
- Фильтр-затвор (АРТ12043) - 5шт.
- Фильтр (АРТ12143) - 12шт.
- Чехол к прибору ФП33 (АРТ23124) - 1шт.
- Штанга (АРТ23113) - по заказу
- Штанга телескопическая (АРТ23111) - по заказу
- Упаковка - 1шт
