ДАТ-М

Датчики-сигнализаторы термохимические
Description

Описание

Датчики-сигнализаторы термохимические ДАТ-М предназначены для контроля довзрывоопасных концентраций суммы горючих газов в воздухе рабочей зоны помещений и открытых площадок.

Тип газоанализатора - стационарный
Принцип действия - термохимический
Способ забора пробы - диффузионный или принудительный, за счет избыточного давления в точке отбор

Область применения

  • на буровых и добывающих платформах, в местах установки технологического оборудования в процессе добычи и переработки нефти и газа
  • в резервуарах хранения нефти и нефтепродуктов
  • на предприятиях химической и металлургической промышленности
  • на лакокрасочных производствах, производствах удобрений и пластмасс
  • на предприятиях топливно-энергетического комплекса, НПЗ, ТЭЦ, котельных
  • для применения в условиях крайнего Севера и Арктики

Отличительные особенности:

  • широкий диапазон рабочих температур (от -60 до +50 С°)
  • применение в условиях Крайнего Севера
  • наличие аналоговых, релейных и цифровых, HART-выходов
  • межповерочный интервал - 1 год
  • большой перечень контролируемых веществ
  • возможность установления значений порогов срабатывания сигнализации потребителем
  • установка в сигнализаторах сенсоров собственного производства

Технические характеристики

Характеристики Значения Примечание
Определяемые газы до 143 горючих веществ, образующих газо- и паровоздушные смеси, в том числе и сложные углеводороды полный перечень контролируемых веществ см. Приложение А
Пределы допускаемой основной  абсолютной погрешности  сигнализаторов по поверочному  компоненту, не более, % НКПР ± 5,0
Диапазон показаний, % НКПР 0-60 по токовому выходу (кроме сигнализаторов ДАТ-М-02/-03/-04/-06/ -06Г)
  0-70 по токовому выходу для ДАТ-М-02/-03/-04
  0-100 по цифровому отсчетному устройству для ДАТ-М-01, ДАТ-М-05/-06 всех исполнений и цифровым каналам связи для ДАТ-05Х/-05ХН/-05ГХ/-05ГХН/-06/-06ТР/-06ТРХ/-06ТРХН/ -06Г/-06ГТР/-06ГТРХ/-06ГТРХН
Маркировка взрывозащиты /степень защиты корпуса 1ExibdIIСT6X /1ExibdIIВT6X
IP 54
ДАТ-М-01, ДАТ-М-02,
ДАТ-М-03, ДАТ-М-04
  1ExdIICT6
IP66
все модификации  ДАТ-М-05, ДАТ-М-06
Напряжение питания 10-24
10-16
10-32
ДАТ-М-01/-03
ДАТ-М-02/-04
ДАТ-М-05/-06 всех исполнений
Время срабатывания
сигнализации, с
15
20
по метану
по гексану
Габаритные размеры сигнализаторов (ДШВ),  мм, не более 180х60х155
110х130х250
ДАТ-М-01, ДАТ-М-02, ДАТ-М-03, ДАТ-М-04
все модификации ДАТ-М-05, ДАТ-М-06
Масса сигнализаторов, кг, не более 1,5
4
6,5
ДАТ-М-01, ДАТ-М-02, ДАТ-М-03, ДАТ-М-04
ДАТ-М-05/-06 для исполнений в алюминии
ДАТ-М-05/-06 для исполнений в нерж. стали


Материал корпуса

- ДАТ-М-01 ...-04 - угленаполненный полиамид;
- ДАТ-М-05,-06 - алюминий или нержавеющая сталь (по заказу).

Модификации

Наименование Поверочный компонент Диапазон
измерений
Тип выходного
сигнала
Вид
взрывозащиты
Рабочая
температура,
оС

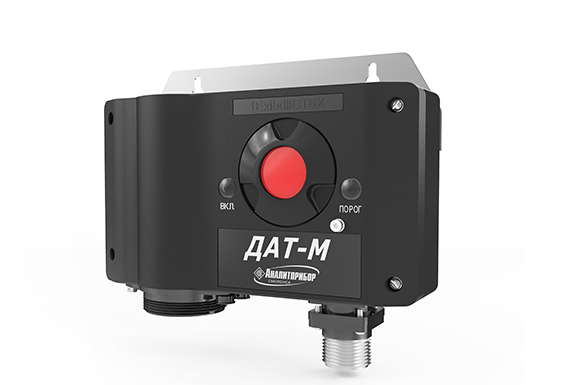

материал корпуса – угленаполненный полиамид
ДАТ-М-01 метан 0–50 4–20 мА 1ExibdIIСT6X/1ExibdIIВT6X от -40 до +50
ДАТ-М-02 метан 0–50 4–20 мА 1ExibdIIСT6X/1ExibdIIВT6X от -60 до +50
ДАТ-М-03 метан 0–50 4–20 мА 1ExibdIIСT6X/1ExibdIIВT6X от -60 до +50
ДАТ-М-04* метан 0–50 4–20 мА 1ExibdIIСT6X/1ExibdIIВT6X от -60 до +50

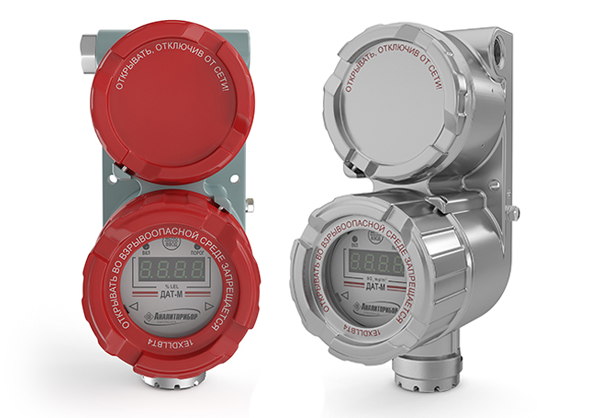

материал корпуса – алюминий / нержавеющая сталь
ДАТ-М-05 метан 0–50 4–20 мА 1ExdIICT6 от -40 до +50
ДАТ-М-05Х метан 0–50 4–20 мА, HART 1ExdIICT6 от -40 до +50
ДАТ-М-05ХН метан 0–50 4–20 мА, HART 1ExdIICT6 от -60 до +50
ДАТ-М-05Г гексан 0–50 4–20 мА 1ExdIICT6 от -40 до +50
ДАТ-М-05ГХ гексан 0–50 4–20 мА, HART 1ExdIICT6 от -40 до +50
ДАТ-М-05ГХН гексан 0–50 4–20 мА, HART 1ExdIICT6 от -60 до +50
ДАТ-М-06 метан 0–50 RS485 1ExdIICT6 от -40 до +50
ДАТ-М-06ТР метан 0–50 4–20 мА,
реле (250В; 1,0А)**, RS485
1ExdIICT6 от -40 до +50
ДАТ-М-06ТРХ метан 0–50 4–20 мА, HART,
реле (250В; 1,0А)**, RS485
1ExdIICT6 от -40 до +50
ДАТ-М-06ТРХН метан 0–50 4–20 мА, HART,
реле (250В; 1,0А)**, RS485
1ExdIICT6 от -60 до +50
ДАТ-М-06Г гексан 0–50 RS485 1ExdIICT6 от -40 до +50
ДАТ-М-06ГТР гексан 0–50 4–20 мА,
реле (250В; 1,0А)**, RS485
1ExdIICT6 от -40 до +50
ДАТ-М-06ГТРХ гексан 0–50 4–20 мА, HART,
реле (250В; 1,0А)**, RS485
1ExdIICT6 от -40 до +50
ДАТ-М-06ГТРХН гексан 0–50 4–20 мА, HART,
реле (250В; 1,0А)**, RS485
1ExdIICT6 от -60 до +50

* - поставляются на замену датчиков ДАТ для совместной работы со снятыми с производства БПС-21
** - «сухой контакт» реле «ПОРОГ 1, ПОРОГ 2, ОТКАЗ» - нормально разомкнутый, по заказу возможно изготовление «сухих контактов» реле - нормально замкнутых
