ДАХ-М

Датчики-газоанализторы электрохимические
_2022-07-22_192335219
_2022-07-22_192350723
_2022-07-22_192423242
изображение_2022-07-22_192248630
_2022-07-22_192335219
Description

Описание

Датчики-газоанализторы электрохимические ДАХ-М предназначены для обеспечения безопасности персонала и самих объектов химических, нефтехимических и нефтеперерабатывающих производств, других отраслей промышленности, в воздухе рабочей зоны помещений и наружных установок которых возможно образование опасных концентраций токсичных газов и/или возникновение избытка/недостатка кислорода.

Тип газоанализатора - стационарный, одноканальный
Принцип действия - электрохимический
Материал корпуса - угленаполненный полиамид / алюминий / нержавеющая сталь

Область применения

  • контроль параметров воздуха рабочей зоны химических, нефтехимических и нефтеперерабатывающих, газовых  производств, других отраслей промышленности
  • для применения в условиях крайнего Севера и Арктики

Отличительные особенности

  • широкий диапазон рабочих температур (от -60 до +50 С°)
  • применение в условиях Крайнего Севера
  • наличие аналоговых, релейных, цифровых, HART-выходов
  • исполнение со встроенной цифровой индикацией состояния датчика (значения концентрации, порогов срабатывания, ошибок)
  • наличие сертификата Российского Морского Регистра Судоходства позволяет использовать датчик на морских платформах, танкерах по перевозке нефти
  • в список контролируемых веществ входят: метанол, формальдегид, этилен, окись этилена
  • для питания датчиков-газоанализаторов ДАХ-М используются вторичные блоки питания и связи БПС-21М
  • по дополнительному заказу датчики ДАХ-М поставляются с комплектом кабельного ввода (под бронированный кабель, под металлорукав, под трубную проводку)

Технические характеристики

Исполнение
газоанализатора		 Цифровая
индикация		 Тип выходного
сигнала		 Взрывозащита Температура, оС Подключение
датчиков

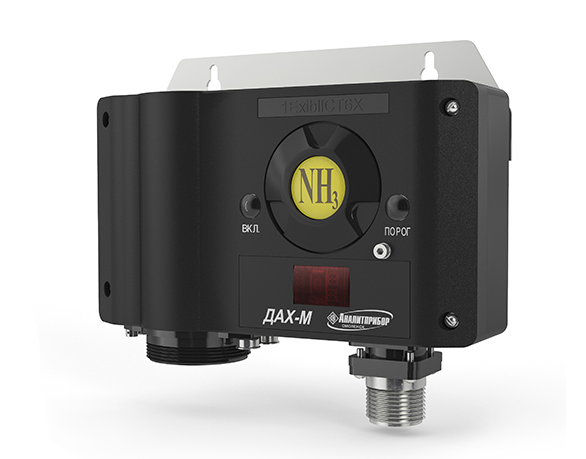

материал корпуса – угленаполненный полиамид
ДАХ-М-01 + 4–20 мА 1ExibIICT6X  -40 /+50 3-проводная линия связи
ДАХ-М-03 - 4–20 мА 1ExibIICT6X  -40 /+50 3-проводная линия связи
ДАХ-М-04* - 4–20 мА 1ExibIICT6X  -40 /+50 3-проводная линия связи

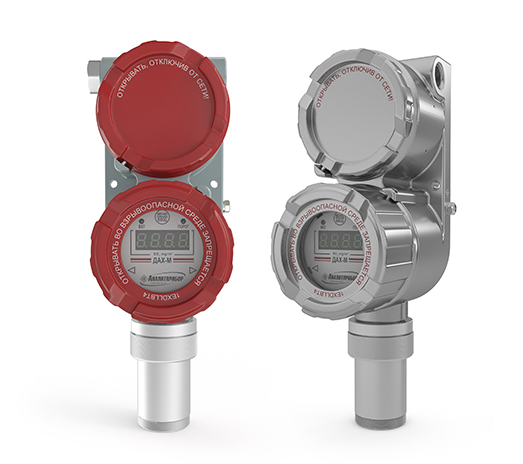

материал корпуса – алюминий / нержавеющая сталь (определяется при заказе)
ДАХ-М-05 + 4–20 мА 1Exd[ib]IICT6X  -40 /+50 3-, 4-проводная линия связи
ДАХ-М-05Х + 4–20 мА, HART 1Exd[ib]IICT6X  -40 /+50 3-, 4-проводная линия связи
ДАХ-М-05ХН + 4–20 мА, HART 1Exd[ib]IICT6X  -60 /+50 3-, 4-проводная линия связи
ДАХ-М-06 + RS485 1Exd[ib]IICT6X  -40 /+50 3-, 4-проводная линия связи
ДАХ-М-06ТР + 4–20 мА, RS485,
реле (250В; 1,0А)**		 1Exd[ib]IICT6X  -40 /+50 3-, 4-проводная линия связи
ДАХ-М-06ТРХ + 4–20 мА, RS485, HART,
реле (250В; 1,0А)**		 1Exd[ib]IICT6X  -40 /+50 3-, 4-проводная линия связи
ДАХ-М-06ТРХН + 4–20 мА, RS485, HART,
реле (250В; 1,0А)**		 1Exd[ib]IICT6X  -60 /+50 3-, 4-проводная линия связи

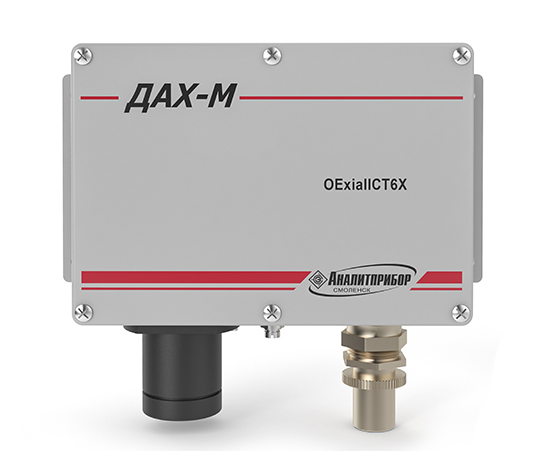

материал корпуса – алюминий
ДАХ-М-07 - 4–20 мА 0ExiaIICT6X  -40 /+50 2-проводная линия связи
ДАХ-М-07Н - 4–20 мА 0ExiaIICT6X  -60 /+50 2-проводная линия связи


Диапазоны измерений

Условное наименование Физическая величина Диапазон
измерений		 Значения порогов
сигнализации
ПОРОГ1                           ПОРОГ2
 ДАХ-М-ХХ-СО-200 мг/м3 от 0 до 200 20 100
 ДАХ-М-ХХ-СО-1500 мг/м3 от 0 до 1500 100 500
 ДАХ-М-ХХ-H2S-40 мг/м3 от 0 до 40 10 40
 ДАХ-М-ХХ-SO2 -20 мг/м3 от 0 до 20 10 20
 ДАХ-М-ХХ-Сl2-25 мг/м3 от 0 до 25 1 5
 ДАХ-М-ХХ-Сl2-50 мг/м3 от 0 до 50 5 10
 ДАХ-М-ХХ-NH3-600 мг/м3 от 0 до 600 20 100
 ДАХ-М-ХХ-NH3-2000 мг/м3 от 0 до 2000 100 500
 ДАХ-М-ХХ-NO2-10 мг/м3 от 0 до 10 2 10
 ДАХ-М-ХХ-HCl-30 мг/м3 от 0 до 30 5 25
 ДАХ-М-ХХ-RSH-5 мг/м3 от 0 до 5 1 4
 ДАХ-М-ХХ-N2O4-20 мг/м3 от 0 до 20 5 10
 ДАХ-М-ХХ-NO-100 об. доля, млн-1 от 0 до 100 10 20
 ДАХ-М-ХХ-NO-200 мг/м3 от 0 до 200 20 100
 ДАХ-М-ХХ-O2-30 об. доля, % от 0 до 30 23 18
 ДАХ-М-06-O2-25 об. доля, % от 0 до 25 23 18
 ДАХ-М-ХХ-O2-10 об. доля, % от 0 до 10 2 4
ДАХ-М-ХХ-СН3ОН* мг/м3 от 0 до 100 5 80
ДАХ-М-ХХ-СН2О* мг/м3 от 0 до 10 2 8
ДАХ-М-ХХ-С2Н4* мг/м3 от 0 до 200 100 160
ДАХ-М-ХХ-С2Н4О* мг/м3 от 0 до 18 1 14,4
ДАХ-М-ХХ-HСN* мг/м3 от 0 до 50 2 10
* - только для модификаций ДАХ-М-01/-05Х/-06ТРХ/-08Х/-08ТРХ, изготовленных по ИБЯЛ.413412.005 ТУ2.

Примечания
01. Поверочным компонентом газоанализаторов ДАХ-М-ХХ-RSH-5 является этилмеркаптан (C2H5SH);
02. Поверочным компонентом газоанализаторов ДАХ-М-ХХ-N2O4-20 является диоксид азота (NO2);
03. Диапазон показаний газоанализаторов ДАХ-М-ХХ-NO2-10 по цифровому индикатору и цифровому каналу связи – от 0 до 20 мг/м3.
