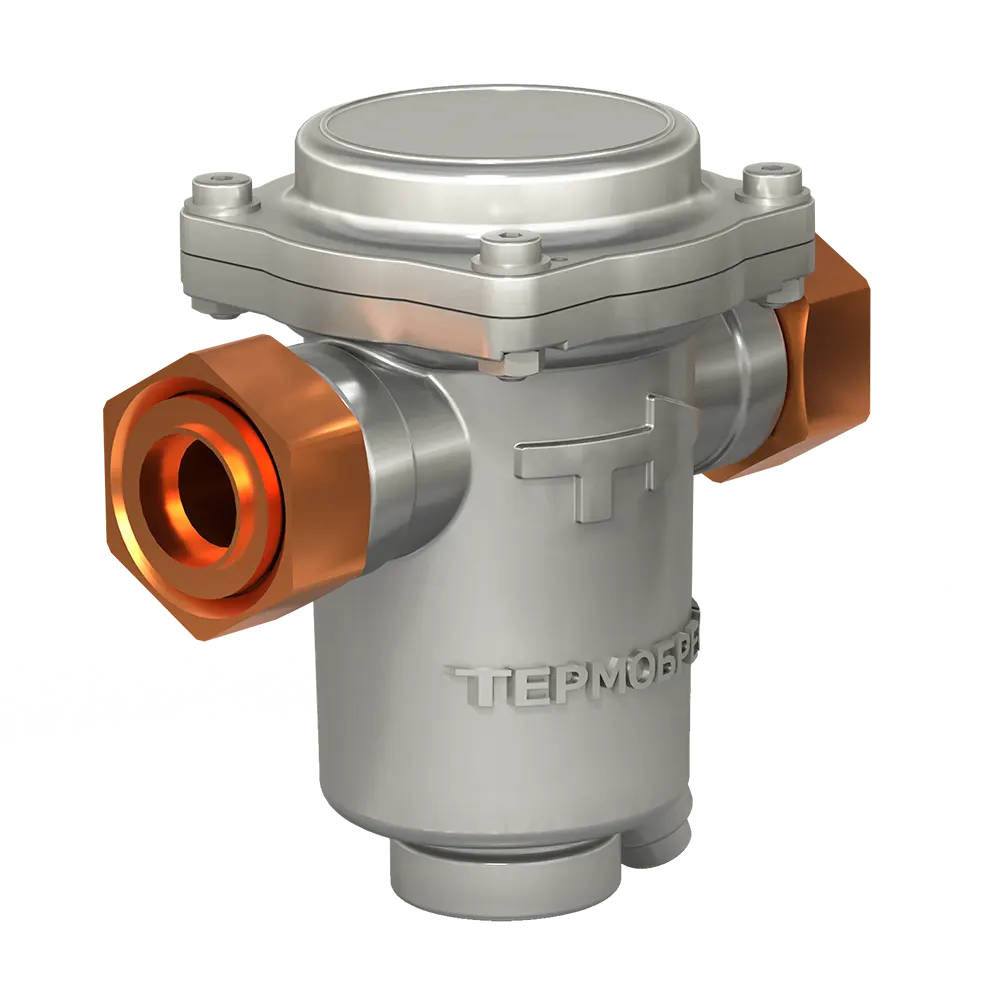

Компактные с конденсатоотводом

Description

Фильтры газовые компактные предназначены для очистки газа от механических частиц для повышения надежности и долговечности работы оборудования, установленного за фильтром.

Рекомендуется устанавливать данный тип фильтров перед комбинированными регуляторами давления типа РС...-КД.

МАТЕРИАЛ ДЕТАЛЕЙ:

  • корпус и крышки - ЦАМ;
  • фильтрующая сетка - нержавеющая сталь;
  • присоединительные патрубки и накидные гайки - латунь.

НОМИНАЛЬНЫЙ ДИАМЕТР:

  • DN 15

КОЭФФИЦИЕНТ СОПРОТИВЛЕНИЯ:

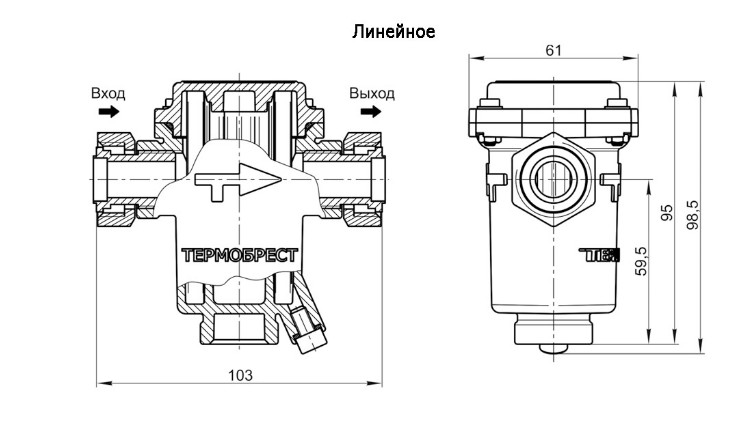

  • для линейного исполнения - 2,5;
  • для углового исполнения - 3,0.

КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ:

  • У3.1 (-30...+60 °C);
  • У2 (-45...+60 °C);
  • УХЛ1 (-60...+60 °C).

МАКСИМАЛЬНОЕ РАБОЧЕЕ ДАВЛЕНИЕ:

  • 6 бар (0,6 МПа);

МИНИМАЛЬНЫЙ РАЗМЕР УЛАВЛИВАЕМЫХ ЧАСТИЦ (СТЕПЕНЬ ФИЛЬТРАЦИИ):

  • 250 мкм.

ТЕМПЕРАТУРА РАБОЧЕЙ СРЕДЫ:

  • (-60...+120 °C)

МОНТАЖНОЕ ПОЛОЖЕНИЕ:

  • на горизонтальных или вертикальных трубопроводах (конденсатоотвод должен располагаться снизу).

ДОПОЛНИТЕЛЬНО:

  • Наличие конденсатоотвода в нижней части корпуса фильтра (винт с резьбой М6).

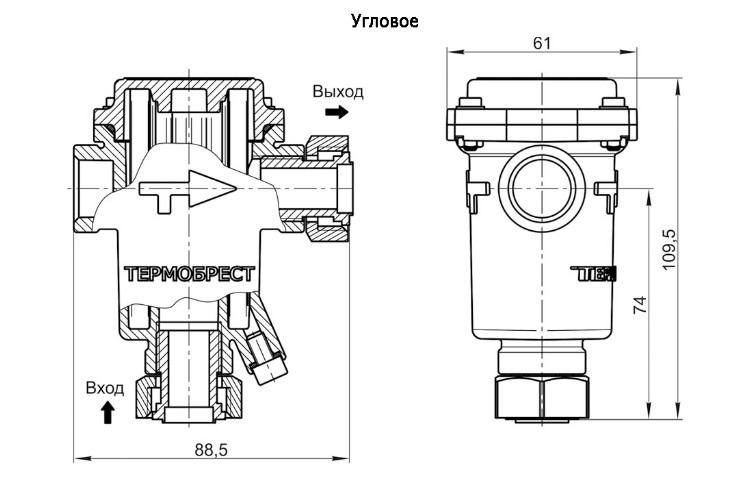

  • Возможно изготовление фильтров в угловом исполнении корпуса;
  • Конструкция фильтра позволяет снимать фильтрующий элемент для его очистки или замены без демонтажа фильтра с трубопровода.

Модификации

Исполнение фильтров по способу присоединения



Присоединительные размеры (по умолчанию):
        - входного патрубка - DN 15 (накидная гайка - G¾”);
        - выходного патрубка - DN 15 (накидная гайка - G¾”).

По специальному заказу поставляются изделия с другими присоединительными размерами (указывается дополнительно):
     - с входными патрубками - DN 20 (накидная гайка - G1”) или DN 25 (накидная гайка – G1¼”);
     - с выходными патрубками - DN 20 (накидная гайка – G1”) или DN 25 (накидная гайка – G1¼”);
     - с входными и выходного штуцерами различной наружной резьбы.



ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ изделия, исполнение линейное, присоединительные размеры: вход - гайка G¾”, выход - G¾”; климатическое исполнение УХЛ1:
     ФН1/2-6Д исполнение: линейное, вход - гайка G¾”, выход - G¾”, УХЛ1.

ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ изделия, газового компактного, исполнение угловое, присоединительные размеры: вход - гайка G¾”, выход - G1”; климатическое исполнение У3.1:
     ФН1/2-6Д исполнение: угловое, вход - гайка G¾”, выход - G1”, У3.1.
