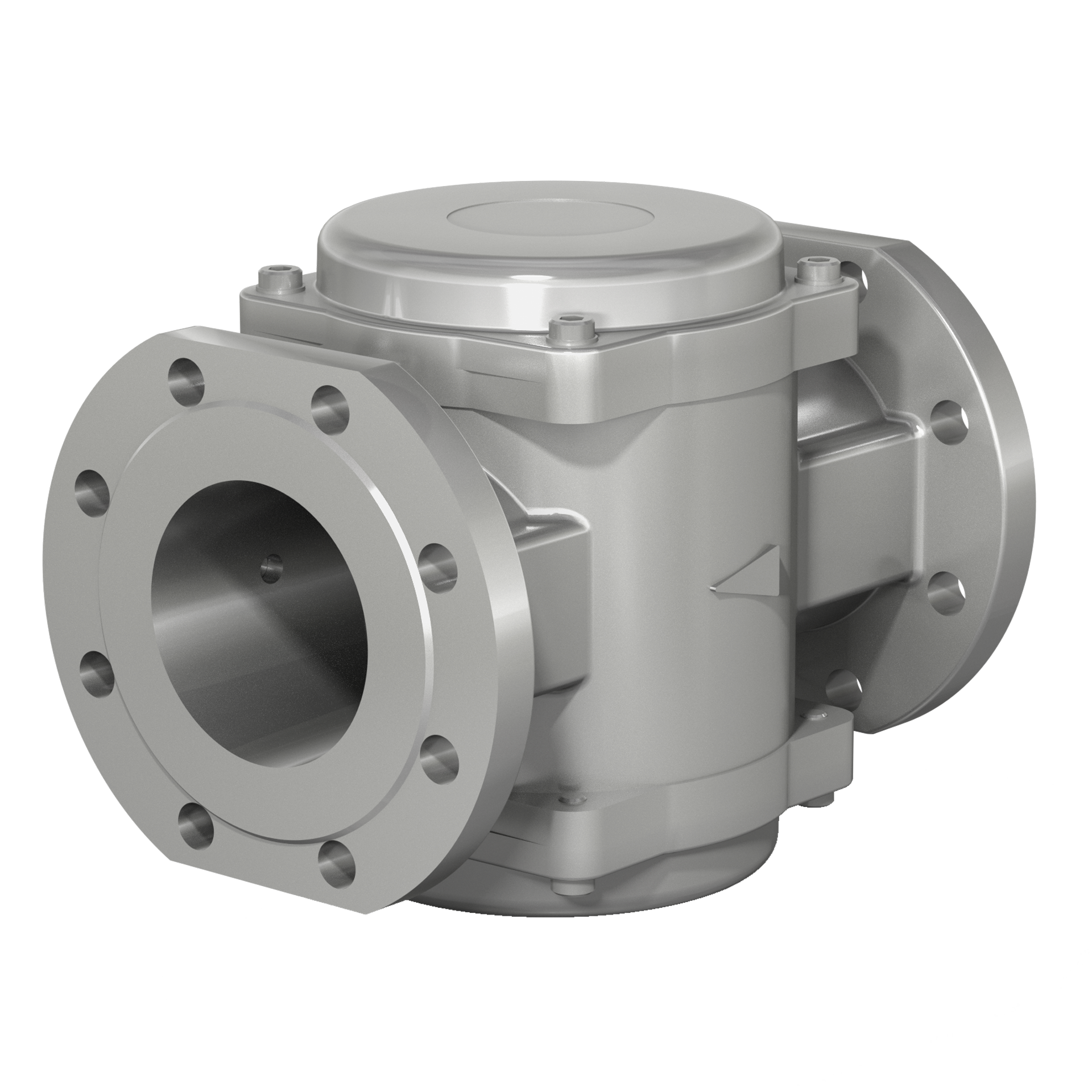

Фланцевые DN 50-100, с присоединительными фланцами PN 16

Description

Фильтры предназначены для установки на газопроводах перед запорно-регулирующей арматурой газогорелочных устройств котлов, теплогенераторов, инфракрасных обогревателей и других газосжигающих установках с целью очистки газа от механических частиц для повышения надежности и долговечности работы оборудования.

МАТЕРИАЛ КОРПУСА:

  • Алюминиевые сплавы АК12ОЧ, АК12ПЧ.

КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ:

  • У3.1 (-30...+60 °C);
  • У2 (-45...+60 °C);
  • УХЛ1 (-60...+60 °C).

МАКСИМАЛЬНОЕ РАБОЧЕЕ ДАВЛЕНИЕ:

  • 3 бар (0,3 МПа);
  • 6 бар (0,6 МПа);

МАТЕРИАЛ ФИЛЬТРУЮЩИХ ЭЛЕМЕНТОВ (СТЕПЕНЬ ФИЛЬТРАЦИИ):

Материал фильтрующего элемента Степень фильтрации
Полимерный (полиэтилен) 2 мкм
5 мкм
10 мкм
20 мкм
50 мкм (по умолчанию)
Сетчатый (металлическая сетка) 400 мкм
600 мкм
800 мкм

ТЕМПЕРАТУРА РАБОЧЕЙ СРЕДЫ:

  • (-40...+90 °C) - для фильтров с полимерным фильтрующим элементом;
  • (-60...+120 °C) - для фильтров с сетчатым фильтрующим элементом.

МОНТАЖНОЕ ПОЛОЖЕНИЕ:

  • на горизонтальных или вертикальных трубопроводах.

ДОПОЛНИТЕЛЬНО:

  • Все фильтры могут быть укомплектованы индикаторами загрязненности фильтрующего элемента;
  • Возможно изготовление фильтров со встроенным конденсатоотводом;
  • Конструкция фильтра позволяет снимать фильтрующий элемент для его очистки или замены без демонтажа фильтра с трубопровода.

Модификации


Наимено­вание фильтра
Исполне­ние
DN
Давление рабочее макси­мальное, МПа
Рабочая площадь фильтрую­щего элемента, м2
Размеры, мм
 n
Мас­са,
кг
Коэффициент
сопротивления

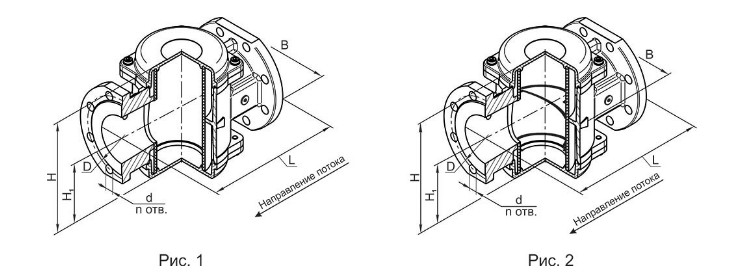

Рис.
L B H Н1 D d
ФН2-2 фл.
с присоедини-тельными
фланцами PN16
50
0,3
0,03
230
165
188
94
125
18
4
4,7
3,0
1
ФН2-6 фл. 0,6 2
ФН21/2-1 65 0,3 0,04 260 185 216 108 145 6,1 2,9 1
ФН21/2-6 0,6 2
ФН3-1
80
0,3
0,05
290
200
226
113
160
8
7,2
3
1
ФН3-6 0,6 2
ФН4-1
100
0,3
0,06
314
220
252
126
180
9,4
4,4
1
ФН4-6 0,6 2
