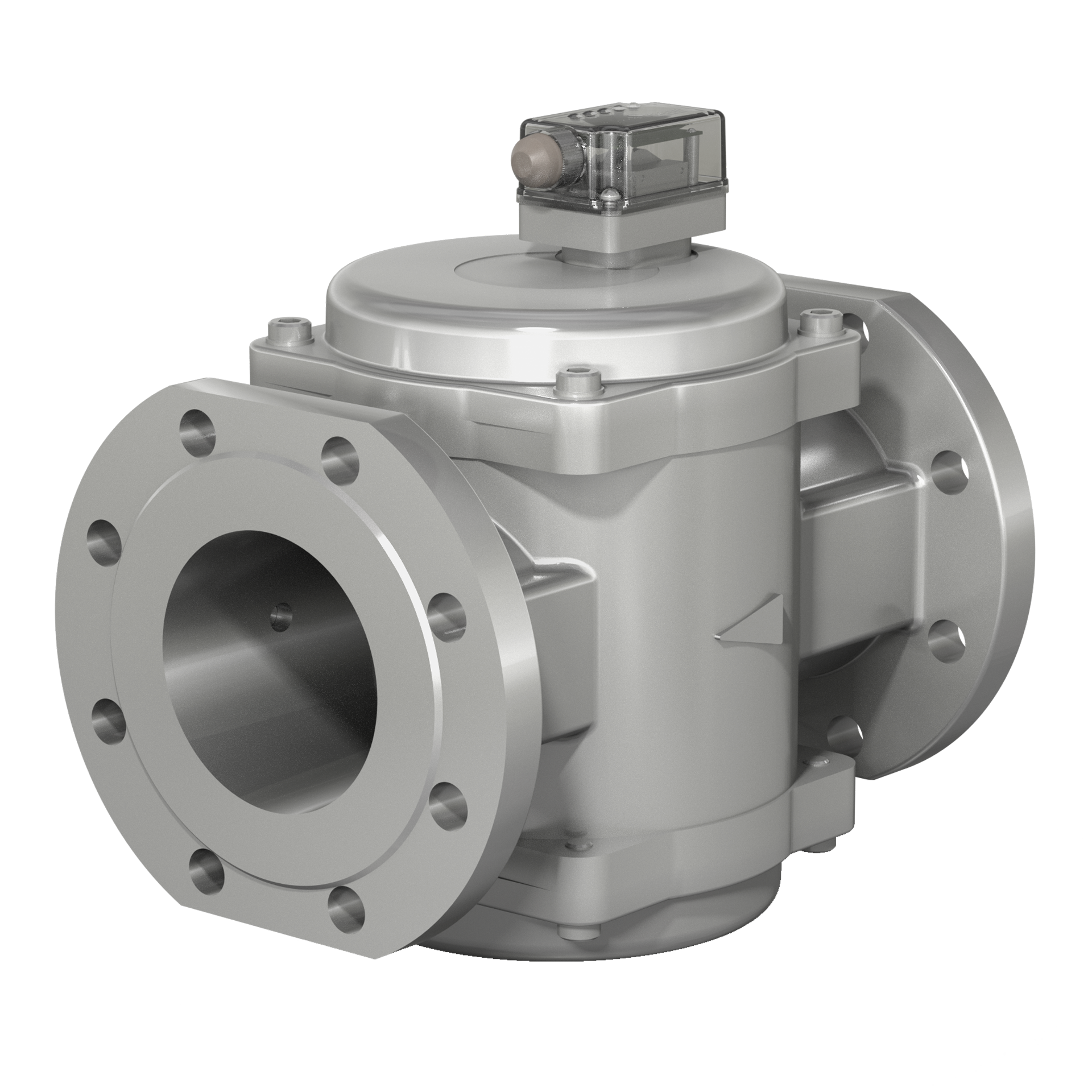

Фланцевые DN 50-100, с ИЗФ электрического типа, с присоединительными фланцами PN 16

Description

Фильтры предназначены для установки на газопроводах перед запорно-регулирующей арматурой газогорелочных устройств котлов, теплогенераторов, инфракрасных обогревателей и других газосжигающих установках с целью очистки газа от механических частиц для повышения надежности и долговечности работы оборудования.

Встроенный индикатор загрязненности фильтрующего элемента позволяет контролировать степень загрязнения фильтра. Контроль загрязненности фильтроэлемента осуществляется визуально по светодиодной шкале, а также с помощью сигнала обратной связи (4…20 мА) на автоматику (для ИЗФ с питанием от сети 24 В).

МАТЕРИАЛ КОРПУСА:

  • Алюминиевые сплавы АК12ОЧ, АК12ПЧ.

КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ:

  • У3.1 (-30...+60 °C);

МАКСИМАЛЬНОЕ РАБОЧЕЕ ДАВЛЕНИЕ:

  • 3 бар (0,3 МПа);
  • 6 бар (0,6 МПа);

МАТЕРИАЛ ФИЛЬТРУЮЩИХ ЭЛЕМЕНТОВ (СТЕПЕНЬ ФИЛЬТРАЦИИ):

Материал фильтрующего элемента Степень фильтрации
Полимерный (полиэтилен) 2 мкм
5 мкм
10 мкм
20 мкм
50 мкм (по умолчанию)
Сетчатый (металлическая сетка) 400 мкм
600 мкм
800 мкм

НАПРЯЖЕНИЕ ПИТАНИЯ ИНДИКАТОРА ЗАГРЯЗНЕННОСТИ:

  • работающего от сети: 24 В постоянного или переменного тока;
  • работающего от батареи: 12 В пост. тока (включается при нажатии кнопки на корпусе индикатора).

МАКСИМАЛЬНЫЙ ПЕРЕПАД ДАВЛЕНИЯ НА ФИЛЬТРЕ, КОНТРОЛИРУЕМЫЙ ИНДИКАТОРОМ ЗАГРЯЗНЕННОСТИ:

  • 10 кПа.

ТЕМПЕРАТУРА РАБОЧЕЙ СРЕДЫ:

  • (-40...+90 °C) - для фильтров с полимерным фильтрующим элементом;
  • (-60...+120 °C) - для фильтров с сетчатым фильтрующим элементом.

МОНТАЖНОЕ ПОЛОЖЕНИЕ:

  • на горизонтальных или вертикальных трубопроводах.

ДОПОЛНИТЕЛЬНО:

  • Возможно изготовление фильтров со встроенным конденсатоотводом;
  • Конструкция фильтра позволяет снимать фильтрующий элемент для его очистки или замены без демонтажа фильтра с трубопровода.

Модификации


Наимено­вание фильтра
Исполне­ние
DN
Давление рабочее макси­мальное, МПа
Рабочая площадь фильтр. элемента, м2
Размеры, мм
n
Мас­са, кг
Коэффи-
циент сопротив-ления

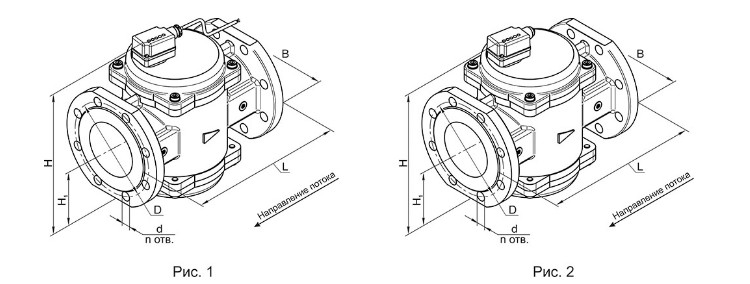

Рис.
L B H Н1 D d
ФН2-2 Ес фл.
с присоедини-
тельными
фланцами PN16
50
0,3
0,03
230
165
246
94
125
18
4
5,0
3,0
1
ФН2-2 Ет фл. 2
ФН2-6 Ес фл. 0,6 1
ФН2-6 Ет фл. 2
ФН2½-1 Ес 65 0,3 0,04 260 185 276 108 145 6,4 2,9 1
ФН2½-1 Ет 2
ФН2½-6 Ес 0,6 1
ФН2½-6 Ет 2
ФН3-1 Ес
80
0,3
0,05
290
200
286
113
160
18
8
7,5
3,0
1
ФН3-1 Ет 2
ФН3-6 Ес 0,6 1
ФН3-6 Ет 2
ФН4-1 Ес
100
0,3
0,06
314
220
312
126
180
9,7
4,4
1
ФН4-1 Ет 2
ФН4-6 Ес 0,6 1
ФН4-6 Ет 2
