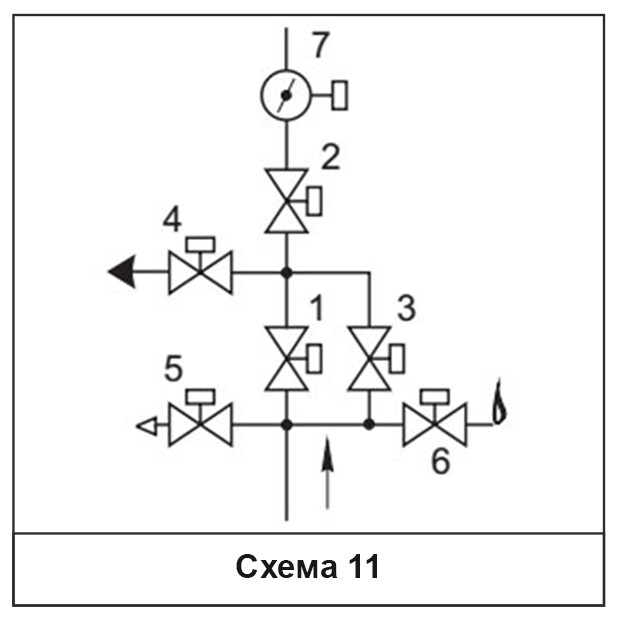

DN-65-100 (схема-17) с заслонкой регулирующей дроссельного типа Стальные DN 40-200 (схема 3) с заслонкой регулирующей
DN-100 (схема-11) с заслонкой регулирующей дроссельного типа
Description
Описание

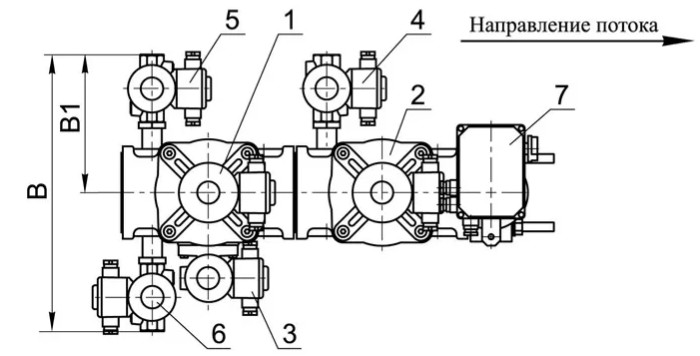

Блок состоит из следующих основных узлов и деталей:
- основного запорного клапана 1;
- рабочего клапана 2;
- клапана контроля плотности 3;
- клапана свечи безопасности 4;
- клапана продувочного 5;
- клапана запальной горелки 6;
- заслонки регулирующей дроссельного типа 7.
Материал корпусов всех клапанов и заслонки, входящих в блок, - сплав АК12ОЧ, АК12ПЧ.
Технические характеристики

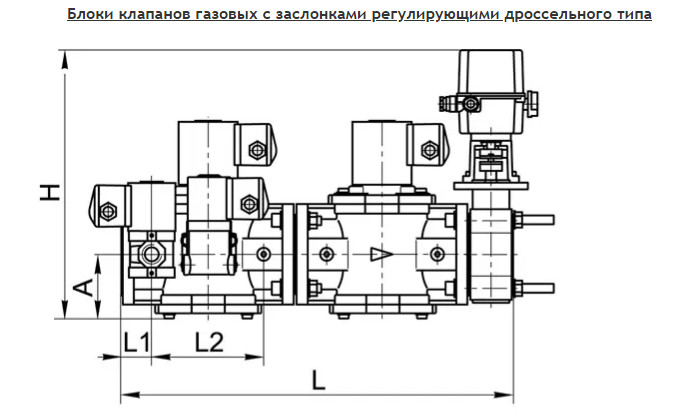

| Обозначение | Номинальный диаметр DN | №, тип клапана в схеме | Основные размеры, мм, не более | Масса, кг, не более | ||||||||
| L | B | H | A | L1 | L2 | B1 | ||||||
| мм | дюймы | |||||||||||
| С4Н-6-70 ЗРВ ... | 100 | 4 | 1) ВН4Н-0,5* (К, П) 2) ВН4Н-0,5* (П) 3) ВН¾НБ-4 (П) |
4) ВФ¾НБ-4 (П) 5) ВН¾Н-4 (П) 6) ВН½Н-4 (П) 7) ЗР4-6 В ПР |
616 | 400 | 415 | 110 | 41,5 | 195 | 200 | 42,5 |
