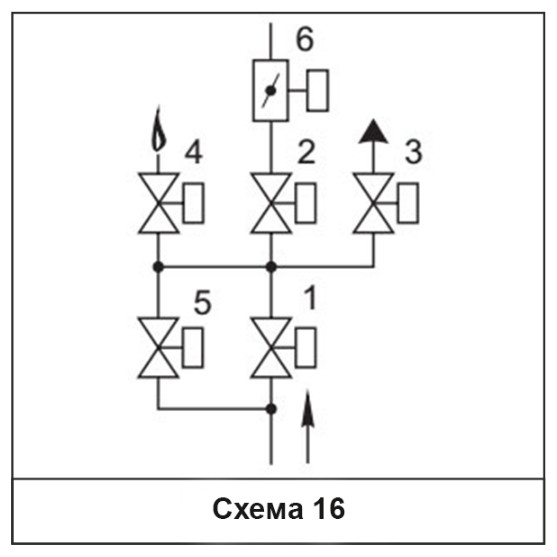

DN-65-100 (схема-16) с заслонкой регулирующей

Description

Описание

Блок состоит из следующих основных узлов и деталей:
- основного запорного клапана 1;
- рабочего клапана 2;
- клапана свечи безопасности 3;
- клапана запальной горелки 4;
- клапана контроля плотности 5;
- заслонки регулирующей 6.

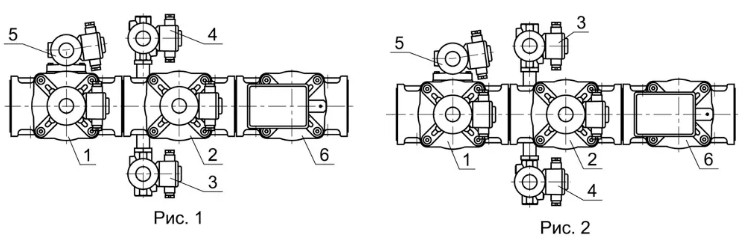

Клапан свечи безопасности может располагаться:
- справа по ходу газа (рис. 1);
- слева по ходу газа (рис. 2).

Материал корпусов всех клапанов и заслонки, входящих в блок, - сплав АК12ОЧ, АК12ПЧ.


Технические характеристики

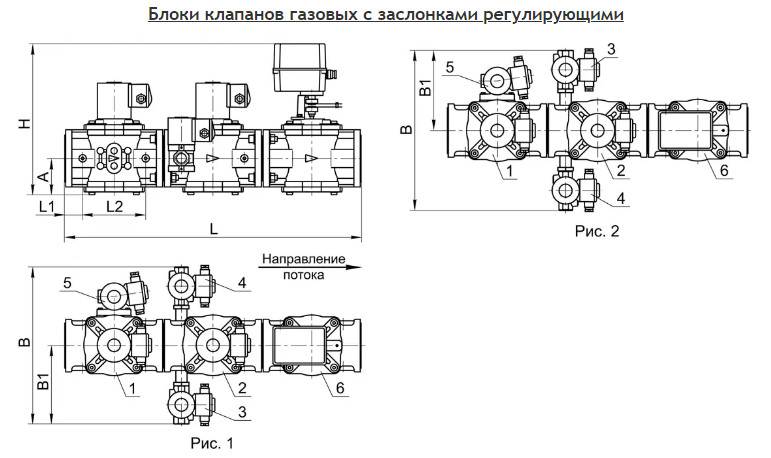

Обозначение Номинальный диаметр DN №, тип клапана в схеме Основные размеры, мм, не более Масса, кг. не более
L B H A L1 L2 B1
мм дюймы
С2½Н-5-111 ЗР ... 65 1) ВН2½Н-0,5* (К,П)
2) ВН2½Н-0,5* (П)
3) ВФ¾Н-4 (П)
4) ВН½Н-4 (П)
5) ВН¾НБ-4 (П)
6) ЗР2½-6 ПР
705 370 345 86 42,5 150 185 31,5
С3Н-5-112 ЗР ... 80 3 1) ВН3Н-0,5* (К, П)
2) ВН3Н-0,5* (П)
3) ВФ¾Н-4 (П)
4) ВН½Н-4 (П)
5) ВН¾НБ-4 (П)
6) ЗР3-6 ПР
774 380 355 95 39 180 190 36,0
С4Н-5-113 ЗР ... 100 4 1)  ВН4Н-0,5* (К, П)
2) ВН4Н-0,5* (П)
3) ВФ¾Н-4 (П)
4) ВН½Н-4 (П)
5) ВН¾НБ-4 (П)
6) ЗР4-6 ПР
834 400 380 110 41,5 195 200 42,0
