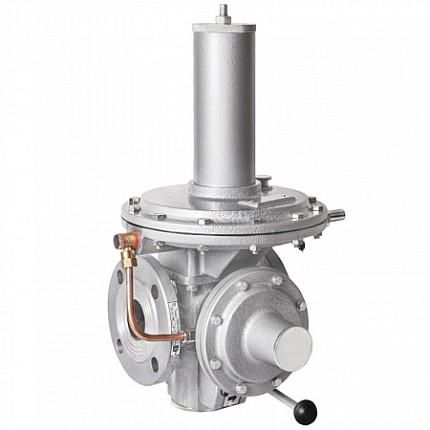

РДК-500
Описание
Регулятор давления газа РДК-500 комбинированный предназначен для редуцирования давления газа и поддержания выходного давления в заданных пределах независимо от изменения входного давления и расхода газа.
Регулятор РДК-500 снабжен клапаном-отсекателем, обеспечивающим автоматическое отключение подачи газа при аварийном повышении или понижении давления сверх допустимых значений.
- Срок службы - 35 лет
- Гарантия - 3 года
- Межсервисный интервал - 7 лет
- Встроенный фильтр
Комбинированные регуляторы давления газа применяются в системах газоснабжения промышленных, сельскохозяйственных и коммунально-бытовых объектов. Условия эксплуатации должны соответствовать климатическому исполнению УЗ ГОСТ 15150 (от -40 °С до +45 °С).
Для регулятора РДК-500 не важен минимальный расход газа - он стабильно работает при любых, сколь угодно малых расходах газа.
Преимущества регулятора РДК-500
В регуляторе применена система разгрузки клапана, которая позволяет:
- значительно снизить неравномерность регулирования;
- достичь высокой пропускной способности, что особенно актуально при сезонных понижениях давления газа в сетях газораспределения.
Рычажная система обеспечивает надежное закрытие клапана и низкий прирост давления газа при нулевом расходе («тупике»).
Применение в клапане-отсекателе мембраны с большой активной площадью и минимального количества трущихся деталей повышает точность и надежность срабатывания.
Блочная конструкция регулятора позволяет производить регламентные работы и ремонт прибора без снятия его с «нитки». При наличии на складе газового хозяйства отдельных блоков возможна оперативная замена вышедших из строя или подлежащих техническому обслуживанию элементов.
Новая компоновка регулятора позволила сократить его габариты и значительно повысить удобство при настройке и обслуживании.
Технические характеристики
Габаритные размеры, мм | Строительная длина - 190±1,0 Длина - 340 Ширина - 285 Высота - 510 |
Давление настройки клапана-отсекателя | При повышении входного давления 0,0025-0,0075 При понижении выходного давления 0,0007-0,0035 |
Диапазон входных давлений, МПа (кгс/см²) | 0,025-0,6 |
Диапазон выходных давлений, МПа (кгс/см²) | 0,002-0,005 |
Коэффициент пропускной способности, Kv, м³/ч | 2,5 |
Масса, кг, не более | 15 |
Номинальный диаметр, DN | 50 |
Пропускная способность при максимальном входном давлении, ст.м³/ч | 321 |
Регулируемая среда | Природный газ по ГОСТ 5542 |
Соединение с газопроводом | Фланцевое исп. В по ГОСТ 33259 |
Стабильность поддержания выходного давления, % | ±10 |
Тип регулятора | Комбинированный |
Точность срабатывания клапана-отсекателя | 10% |
Пропускная способность регулятора РДК-500
Рвход. МПа |
0,025 |
0,05 |
0,1 |
0,2 |
0,3 |
0,4 |
0,5 |
0,6 |
Пропускная способность ст.м3/ч |
||||||||
РДК-500 |
42 |
63 |
92 |
138 |
183 |
229 |
275 |
321 |
РДК-500/3 |
|
7 |
11 |
16 |
22 |
27 |
33 |
38 |
РДК-500/5 |
|
12 |
18 |
27 |
36 |
45 |
55 |
|
РДК-500/7 |
|
22 |
33 |
49 |
66 |
Устройство регулятора РДК-500

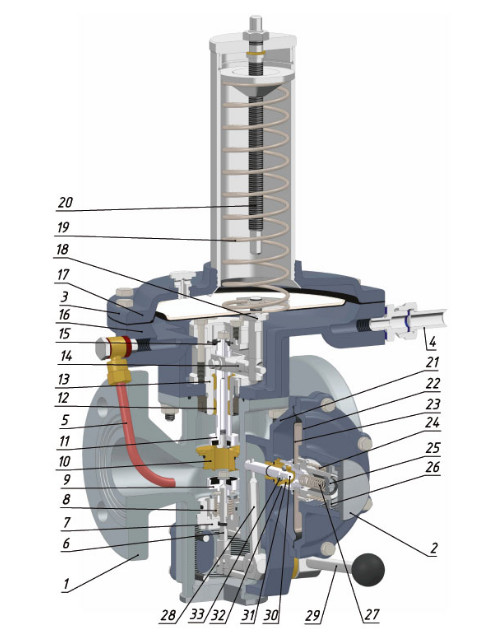

Регулятор состоит из корпуса 1, исполнительного механизма 2, клапана-отсекателя 3, ниппеля 4 и соединительной трубки 5.
Блочно-модульная конструкция позволяет производить регламентные и ремонтные работы, а также замену блоков, без снятия Регулятора с линий редуцирования.
Исполнительный механизм включает в себя мембранную камеру, состоящую из головки 16 и крышки 17, между которыми крепится подвижная система 18 мембранного типа. На тарелку подвижной системы опирается пружина 19, являющаяся задатчиком значений выходного давления. Усилие пружины изменяется путем вращения винта 20. Подвижная система 18 с помощью рычага 14 передает возвратно-поступательное движение штоку-клапану 11, входящему в блок клапана 13. Внутри блока клапана смонтированы направляющие втулки 12 и разгрузочная мембрана 15.
Исполнительный механизм соединен с корпусом регулятора. С помощью трубки 5 мембранная камера механизма контроля клапана-отсекателя соединяется с подмембранной камерой исполни- тельного механизма. Импульсный газопровод с помощью сварки присоединяется к ниппелю 4. Клапан-отсекатель 3 крепится сбоку в нижней части корпуса регулятора. Между головкой 21 и крышкой 22 мембранной камеры клапана-отсекателя крепится подвижная система мембранного типа 23. Блок основного клапана 7 своим штоком 6 через рычаг 28 соединен с подвижной системой 23.
