РДК-50Н

Предназначен для редуцирования давления газа и автоматического поддержания выходного давления в заданных пределах независимо от изменения входного давления и расхода газа

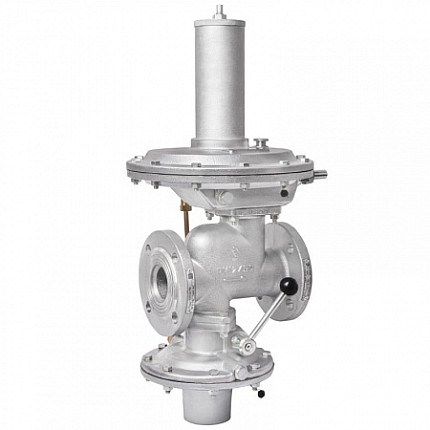

изображение_2024-06-19_123203287
Description

Описание

Регулятор давления газа РДК-50Н снабжен клапаном-отсекателем, обеспечивающим автоматическое отключение газа при аварийном повышении или понижении давления сверх допустимых значений. Дополнительной установки предохранительных запорных клапанов перед регулятором давления газа РДК-50Н не требуется.

  • Срок службы - 35 лет
  • Гарантия - 3 года
  • Межсервисный интервал - 7 лет
  • Победитель конкурса "100 лучших товаров России"

Преимущества регуляторов РДК

ПРОИЗВОДСТВО

ЭКСПЛУАТАЦИЯ

Корпус из алюминиевого сплава
Детали корпуса изготавливаются в собственном литейном цеху из литьевых марок алюминия.

 Работа с любыми расходами газа
Регулятор работает от сколь угодно малых до максимальных расходов газа.

Блочная конструкция регулятора
Позволяет производить регламентные работы и ремонт прибора без снятия его с "нитки" и оперативно заменять подлежащие обслуживанию элементы на новые.

Надежность
Встроенный запорный клапан надёжно перекроет подачу газа при скачках давления, выходящих за диапазон настройки. Ложные срабатывания клапана исключены полностью.

Фитинги и дроссели Camozzi
Использование итальянских фитингов и дросселей Camozzi значительно упрощает обслуживание и эксплуатацию регулятора.

Высокая пропускная способность
РДК-50Н обладает набольшей пропускной способностью среди регуляторов комбинированного типа - до 2855 м³/ч.

Смазка Wurt Sabesto
В подвижном механизме регулятора применяется высококачественная смазка, которая обеспечивает работу регулятора как при высоких, так и при низких температурах.

Герметичность затворов
Герметичность затвора исполнительного механизма по классу «А» ГОСТ 9544. Протечки газа при закрытом затворе отсутствуют. Протечки газа при закрытом затворе отсутствуют.
Контроль качества
Перед отправкой заказчику каждый регулятор проверяется на работоспособность в условиях, имитирующих реальные режимы эксплуатации.		 Идеально для использования в тупиковых сетях
Надежное закрытие клапана и низкий прирост давления газа при нулевом расходе - не более 10% от выходного давления.
По расположению рукоятки взвода механизма клапана - отсекателя Регуляторы выпускаются правого и левого исполнения.

Правым исполнением Регулятора считается такое исполнение, при котором рукоятка взвода расположена справа, если смотреть на входной фланец Регулятора по ходу газа. Расположение рукоятки взвода слева считается левым исполнением Регулятора.

В отличие от аналогов, комбинированный регулятор от компании "Экс-Форма" обладает более высокой пропускной способностью, более точным  регулированием перепадов давления, конструкция регулятора также исключает ложные срабатывания клапана-отсекателя.

Блочная конструкция регулятора позволяет производить регламентные работы и ремонт прибора без снятия его с "нитки". При наличии на складе газового хозяйства отдельных блоков возможна оперативная замена вышедших из строя или подлежащих техническому обслуживанию элементов.
Регуляторы давления газа РДК-50Н предназначены для применения в системах газоснабжения промышленных, сельскохозяйственных и коммунально-бытовых объектов.

Климатическое исполнение соответствует УЗ ГОСТ 15150 (от -40 С° до +45 С°).

Технические характеристики

Габаритные размеры, мм
Строительная длина - 230±1,5
Длина - 350
Ширина - 290
Высота - 660
Давление настройки клапана-отсекателя
При повышении входного давления
0,0025-0,0075
При понижении выходного давления
0,0007-0,00035
Диапазон входных давлений, МПа (кгс/см²) 0,025-0,6
Диапазон выходных давлений, МПа (кгс/см²) 0,002-0,005
Коэффициент пропускной способности, Kv, м³/ч 4
Масса, кг, не более  20
Номинальный диаметр, DN 50
Пропускная способность при максимальном входном давлении, ст.м³/ч  512
Пропускная способность при минимальном входном давлении, ст.м³/ч  67
Регулируемая среда Природный газ по ГОСТ 5542-2014
Соединение с газопроводом Фланцевое исп. В по ГОСТ 33259-2015
Стабильность поддержания выходного давления, % ±10
Тип регулятора Комбинированный
Точность срабатывания клапана-отсекателя 10%

Пропускная способность регуляторов РДК-50Н

Расчёт пропускной способности регуляторов при:

Плотности газа = 0,73кг/м³;
Температуре газа = 20 С.

ТАБЛИЦА ПРОПУСКНОЙ СПОСОБНОСТИ РЕГУЛЯТОРОВ

Pвх, МПа

0,025

0,05

0,1

0,2

0,3

0,4

0,5

0,6

0,7

0,8

0,9

1

1,1

1,2

Исполнение

Q ст.м3/ч,*

РДК-50/20Н

67

101

147

220

293

366

439

512

РДК-50/20Н2

54

81

118

176

234

293

351

410

РДК-50/20Н3

40

61

88

132

176

220

263

307

РДК-50/20Н1

67

101

147

220

293

366

439

512

586

659

732

805

878

951

РДК-50/20Н12

54

81

118

176

234

293

351

410

469

527

586

644

702

761

РДК-50/20Н13

40

61

88

132

176

220

263

307

352

395

439

483

527

571

РДК-50/30Н

202

303

441

661

880

1100

1319

1538

РДК-50/30Н2

162

242

353

529

704

880

1055

1230

РДК-50/30Н3

121

182

265

397

528

660

791

923

РДК-50/30Н1

202

303

441

661

880

1100

1319

1538

1758

1977

2197

2416

2636

2855

РДК-50/30Н12

162

242

353

529

704

880

1055

1230

1406

1582

1758

1933

2109

2284

РДК-50/30Н13

121

182

265

397

528

660

791

923

1055

1186

1318

1450

1582

1713

*В исполнении на входное давление до 1.2 МПа регулятор выпускается под маркировкой РДК-50/20Н1 или РДК-50/30Н1
