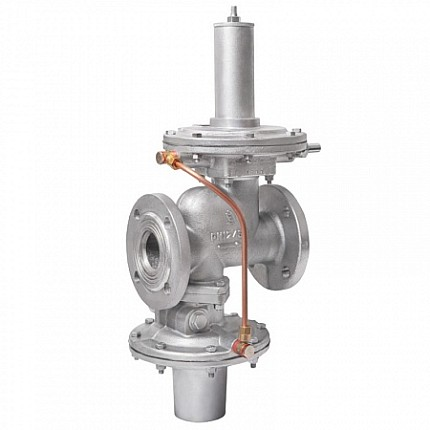

РДК-50С

Предназначен для редуцирования давления газа и автоматического поддержания выходного давления в заданных пределах независимо от изменения входного давления и расхода газа

Call for price

Description

Описание

Регулятор РДК-50С снабжен клапаном-отсекателем, обеспечивающим автоматическое отключение подачи газа при аварийном повышении или понижении выходного давления сверх допустимых заданных значений.
Регуляторы давления газа РДК-С применяются в системах газоснабжения промышленных, сельскохозяйственных и коммунально-бытовых объектов.

Срок службы - 35 лет
Гарантия - 3 года
Межсервисный интервал - 7 лет
Встроенный фильтр
Победитель конкурса "100 лучших товаров России"

В регуляторе применена система разгрузки клапана поршневого типа, что обеспечивает более высокую надежность по сравнению с разгрузками мембранного типа.
В исполнительном механизме отсутствует рычажная система, что сокращает количество деталей сопрягаемых с зазором.
Блочная конструкция регулятора позволяет производить регламентные работы и ремонт прибора без снятия его с “нитки”. При наличии на складе газового хозяйства отдельных блоков возможна оперативная замена вышедших из строя или подлежащих техническому обслуживанию элементов.
Для регулятора РДК-50С не важен минимальный расход газа - он стабильно работает при любых, сколь угодно малых расходах газа.

Преимущества регуляторов РДК

ПРОИЗВОДСТВО	ЭКСПЛУАТАЦИЯ
Корпус из алюминиевого сплава Детали корпуса изготавливаются в собственном литейном цеху из литьевых марок алюминия.	Работа с любыми расходами газа Регулятор работает от сколь угодно малых до максимальных расходов газа.
Блочная конструкция регулятора Позволяет производить регламентные работы и ремонт прибора без снятия его с "нитки" и оперативно заменять подлежащие обслуживанию элементы на новые.	Надежность Встроенный запорный клапан надёжно перекроет подачу газа при скачках давления, выходящих за диапазон настройки. Ложные срабатывания клапана исключены полностью.
Фитинги и дроссели Camozzi Использование итальянских фитингов и дросселей Camozzi значительно упрощает обслуживание и эксплуатацию регулятора.	Высокая пропускная способность РДК-50Н обладает набольшей пропускной способностью среди регуляторов комбинированного типа - до 2855 м³/ч.
Смазка Wurt Sabesto В подвижном механизме регулятора применяется высококачественная смазка, которая обеспечивает работу регулятора как при высоких, так и при низких температурах.	Герметичность затворов Герметичность затвора исполнительного механизма по классу «А» ГОСТ 9544. Протечки газа при закрытом затворе отсутствуют. Протечки газа при закрытом затворе отсутствуют.
Контроль качества Перед отправкой заказчику каждый регулятор проверяется на работоспособность в условиях, имитирующих реальные режимы эксплуатации.	Идеально для использования в тупиковых сетях Надежное закрытие клапана и низкий прирост давления газа при нулевом расходе - не более 10% от выходного давления.

Технические характеристики

Габаритные размеры, мм	Строительная длина - 230±1,5 Длина - 335 Ширина - 240 Высота - 590
Давление настройки клапана-отсекателя	При повышении входного давления 0,0125-0,0375 При понижении выходного давления 0,0075-0,0225
Диапазон входных давлений, МПа (кгс/см²)	0,05-1,2
Диапазон выходных давлений, МПа (кгс/см²)	0,01-0,03
Коэффициент пропускной способности, Kv, м³/ч	4
Масса, кг, не более	16
Номинальный диаметр, DN	50
Пропускная способность при максимальном входном давлении, ст.м³/ч	951
Регулируемая среда	Природный газ по ГОСТ 5542
Соединение с газопроводом	Фланцевое исп. В по ГОСТ 33259
Стабильность поддержания выходного давления, %	±10
Тип регулятора	Комбинированный
Точность срабатывания клапана-отсекателя	5%

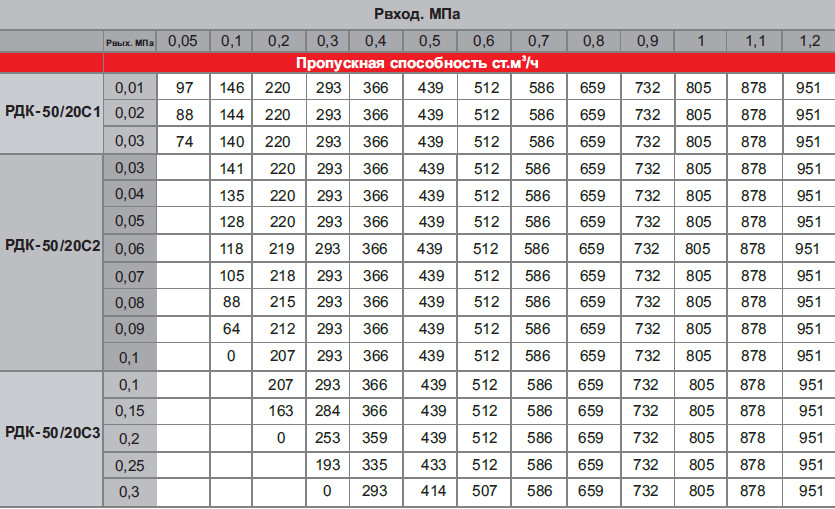

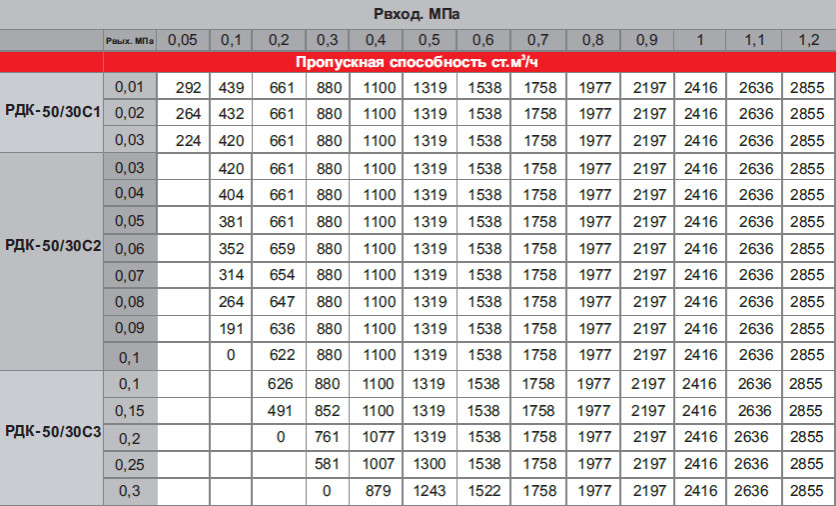

Пропускная способность регуляторов РДК-50С



*Расчёт пропускной способности регуляторов при: Плотности газа = 0,73кг/м³; Температуре газа = 20С

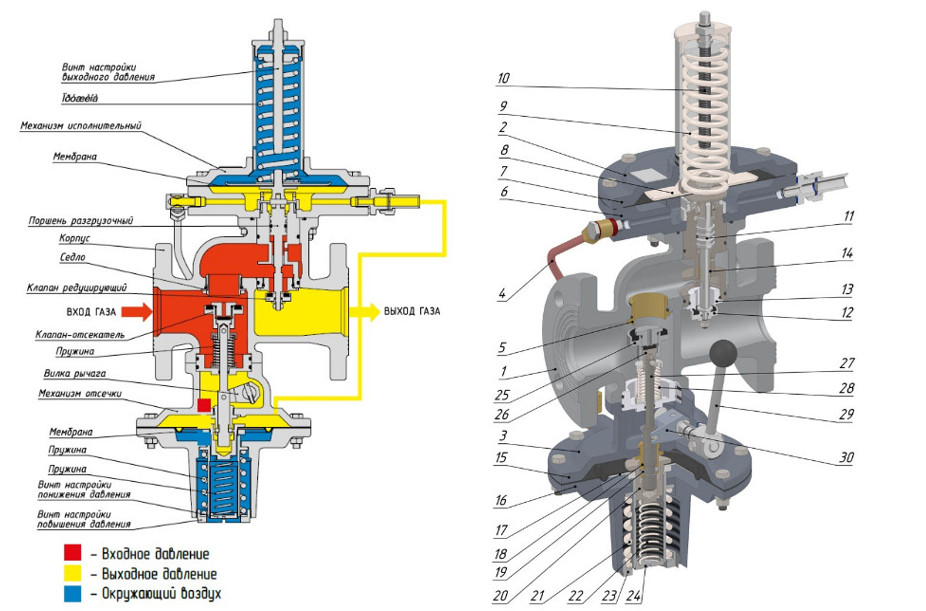

Схема движения газа в регуляторе


Принцип работы

При открытом седле клапана-отсекателя, входное давление по внутреннему каналу корпуса подается на клапан исполнительного механизма, при этом усилие воздействия входного давления на клапан уравновешивается поршневой системой разгрузки клапана.

При прохождении через седло поз.13, давление газа редуцируется. Импульс выходного давления подается в подмембранную полость мембранной камеры исполнительного механизма.

При любом установившемся режиме работы Регулятора его подвижные элементы находятся в равновесии. Усилие пружины поз.9 и масса подвижных элементов уравновешиваются в каждом положении импульсным давлением. В случае прекращения расхода газа давление газа за Регулятором возрастает. Избыточное давление перемещает рабочую мембрану вверх до полного закрытия клапана.

Взвод клапана-отсекателя осуществляется поворотом рукоятки поз.29, на одной оси с которой крепится вилка поз.30. Шток поз.27 с клапаном поз.25 перемещаются вниз, открывая седло. При заданном выходном давлении мембрана клапана-отсекателя занимает нейтральное положение.

Бурт каретки поз.20 удерживает шарики от радиального перемещения. Бурт штока поз.27 упирается в шарики, блокируя осевое движение штока.

При повышении или понижении выходного давления до значений настройки срабатывания происходит перемещение соответственно вниз или вверх мембраны вместе с кареткой. Шарики перемещаются в радиальном направлении, освобождая шток. Под воздействием пружины поз.28 клапан поз.25 поджимается к седлу, перекрывая поток газа.
