ECO CLASSIC
Модели: ECO Classic 10 F / ECO Classic 14 F / ECO Classic 18 F / ECO Classic 24 F
Description
Описание

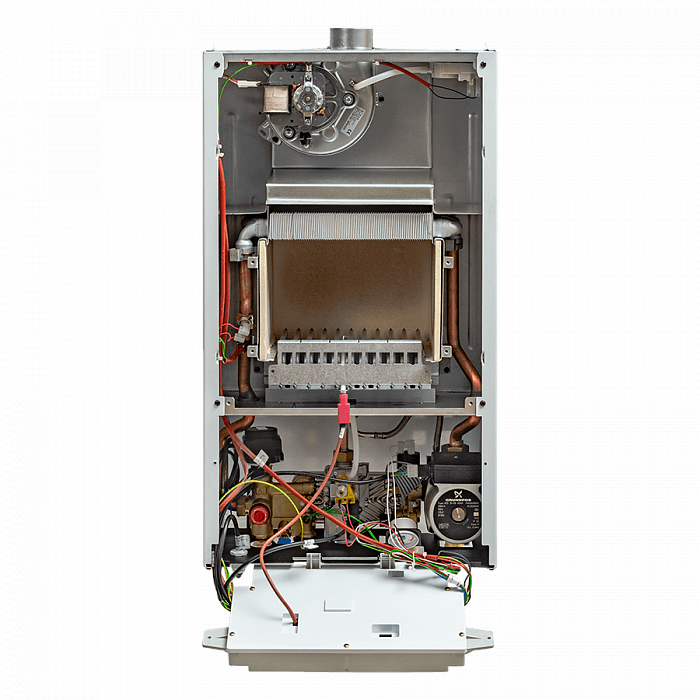

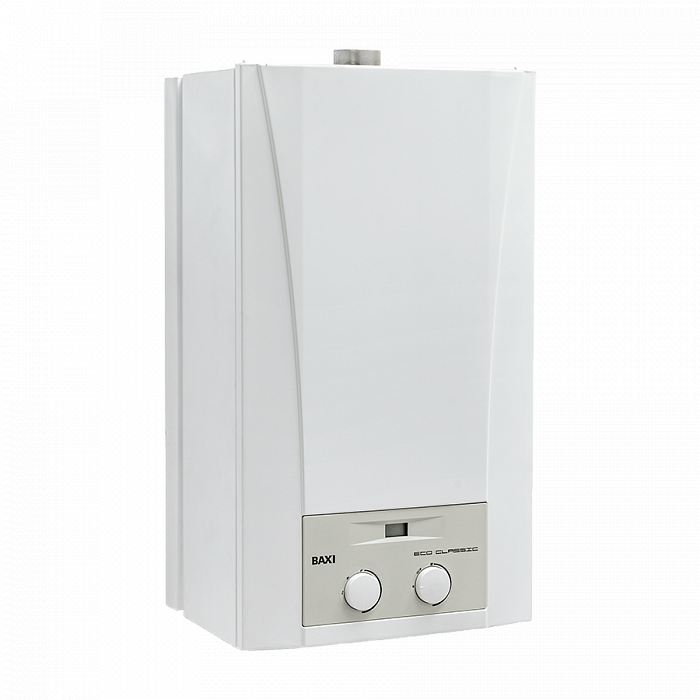

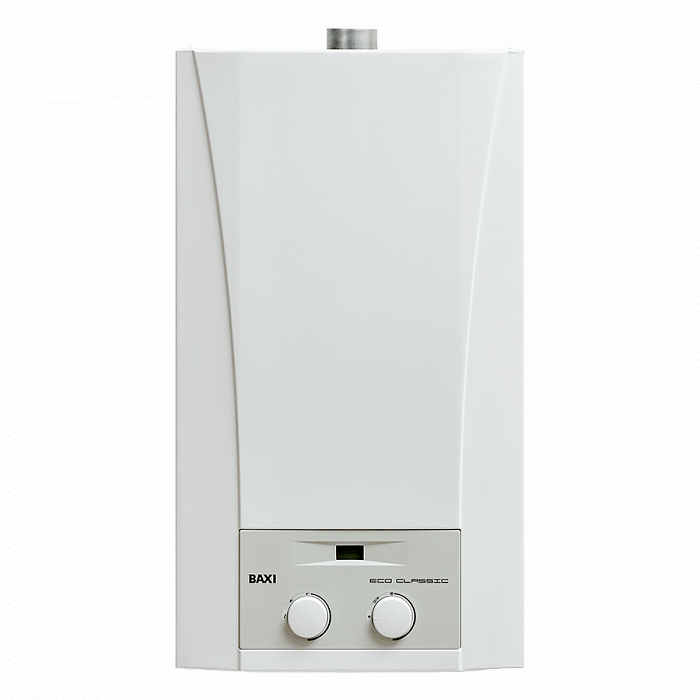

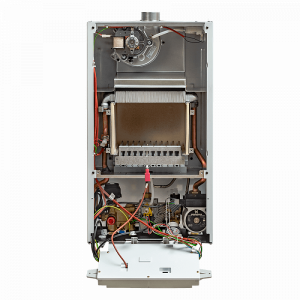

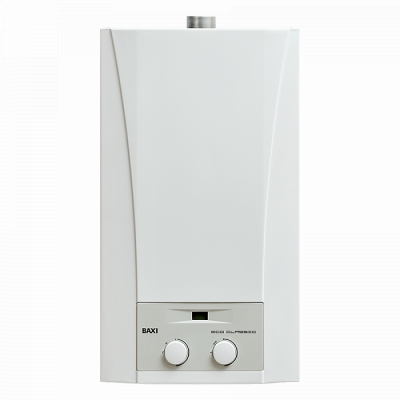

Настенные газовые компактные котлы ECO Classic оснащены двумя теплообменниками и латунной гидрогруппой, что выгодно отличает их от других моделей эконом-класса.

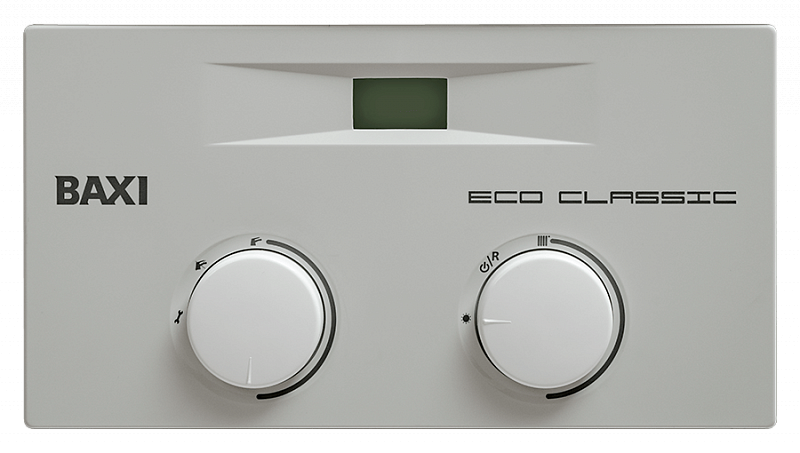

Модель поставляется с закрытой камерой сгорания и имеет мощность 24 кВт по отоплению и ГВС. Котлы ECO Classic отличаются легкостью в установке, использовании и обслуживании. Поворотные ручки просты и удобны в эксплуатации. Компактный дисплей отображает температуру и устанавливаемые параметры.
Принцип работы: конвекционный
Энергоноситель: газ
Тип котла: двухконтурный
Тип установки: настенный
ГАЗОВАЯ СИСТЕМА
- Непрерывная электронная модуляция пламени в режимах отопления и ГВС;
- Плавное электронное зажигание;
- <Котлы адаптированы к российским условиям. Устойчиво работают при понижении входного давления природного газа до 5 мбар;
- Рассекатели пламени на горелке изготовлены из нержавеющей стали;
- Запатентованная система регулирования подачи воздуха;
- Возможна перенастройка для работы на сжиженном газе.
ГИДРАВЛИЧЕСКАЯ СИСТЕМА
- Турбинный датчик протока горячей воды (расходомер);
- Первичный медный теплообменник, покрытый специальным составом для дополнительной защиты от коррозии;
- Энергосберегающий циркуляционный насос со встроенным автоматическим воздухоотводчиком и функцией постциркуляции;
- Вторичный пластинчатый теплообменник из нержавеющей стали;
- Латунный трехходовой клапан с электрическим сервоприводом;
- Манометр;
- Автоматический байпас;
- Фильтр на входе холодной воды.
ТЕМПЕРАТУРНЫЙ КОНТРОЛЬ
- Два диапазона регулирования температуры в системе отопления: 30-80°С и 30-45°С (режим «теплые полы»);
- Встроенная погодозависимая автоматика (возможность подключения датчика уличной температуры);
- Регулирование и автоматическое поддержание заданной температуры в контурах отопления и ГВС;
- Цифровая индикация температуры;
- Возможность подключения комнатного термостата и программируемого таймера.
УСТРОЙСТВА КОНТРОЛЯ И БЕЗОПАСНОСТИ
- Компактный жидкокристаллический дисплей;
- Электронная система самодиагностики;
- Возможность вывода сигнала о блокировке котла на пульт диспетчера;
- Ионизационный контроль пламени;
- Система защиты от блокировки насоса (включается автоматически каждые 24 ч);
- Система защиты от блокировки трехходового клапана (включается автоматически каждые 24 ч);
- Защитный термостат от перегрева теплоносителя в первичном теплообменнике;
- Датчик тяги пневмореле для контроля за безопасным удалением продуктов сгорания;
- Прессостат в системе отопления — срабатывает при недостатке давления теплоносителя;
- Предохранительный клапан в контуре отопления (3 бар);
- Система защиты от замерзания в контурах отопления и ГВС.
Технические характеристики
ECO Classic 10 F
| ПАРАМЕТРЫ | ДАННЫЕ | |
| Мощность | кВт | 10 |
| Тип котла | традиционный (атмосферный) | |
| ГВС | проточный нагрев | |
| Вид топлива | газ | |
| Установка | настенный | |
| Назначение котла | отопление и ГВС | |
| Камера сгорания | закрытая с принудительным удалением продуктов сгорания | |
| Материал теплообменника | нержавеющая сталь | |
| Макс. полезная тепловая мощность | кВт | 10 |
| Мин. полезная тепловая мощность | кВт | 9,6 |
| Макс. потребляемая тепловая мощность | кВт | 11,5 |
| Мин. потребляемая тепловая мощность | кВт | 11 |
| Макс. расход природного/сжиженного газа | м³/ч (кг/ч) | 1,32/0,9 |
| Макс. производительность (КПД) | % | 93 |
| Емкость/давление заполнения расшир. бака отопления | л/бар | 07/1 |
| Диапазон регулирования темп. в контуре ГВС | °С | 35-60 |
| Производительность горячей воды при Δt=25°С | л/мин | 13,7 |
| Производительность горячей воды при Δt=35°С | л/мин | 9,8 |
| Мин. расход воды в контуре ГВС | л/мин | 2,5 |
| Макс./мин. давление в контуре ГВС | бар | 8/0,15 |
| Диаметр дымоотвод. труб (коакс./раздельных) | мм | (60-100)/80 |
| Макс. длина дымоотвод. труб (коакс./раздельных) | м | 5/30 |
| Номинальное входное давление природного газа | мбар | 13-20 |
| Электрическая мощность/напряжение | Вт/В | 135/230 |
| Габаритные размеры высота | мм | 704 |
| Габаритные размеры ширина | мм | 400 |
| Габаритные размеры глубина | мм | 300 |
| Вес НЕТТО/БРУТТО | кг | 29/31 |
| Упаковочные размеры | мм | 480x840x350 |
ECO Classic 14 F
| ПАРАМЕТРЫ | ДАННЫЕ | |
| Мощность | кВт | 14 |
| Тип котла | традиционный (атмосферный) | |
| ГВС | проточный нагрев | |
| Вид топлива | газ | |
| Установка | настенный | |
| Назначение котла | отопление и ГВС | |
| Камера сгорания | закрытая с принудительным удалением продуктов сгорания | |
| Материал теплообменника | нержавеющая сталь | |
| Макс. полезная тепловая мощность | кВт | 14 |
| Мин. полезная тепловая мощность | кВт | 9,6 |
| Макс. потребляемая тепловая мощность | кВт | 15,7 |
| Мин. потребляемая тепловая мощность | кВт | 11 |
| Макс. расход природного/сжиженного газа | м³/ч (кг/ч) | 1,81/1,25 |
| Макс. производительность (КПД) | % | 93 |
| Емкость/давление заполнения расшир. бака отопления | л/бар | 07/1 |
| Диапазон регулирования темп. в контуре ГВС | °С | 35-60 |
| Производительность горячей воды при Δt=25°С | л/мин | 13,7 |
| Производительность горячей воды при Δt=35°С | л/мин | 9,8 |
| Мин. расход воды в контуре ГВС | л/мин | 2,5 |
| Макс./мин. давление в контуре ГВС | бар | 8/0,15 |
| Диаметр дымоотвод. труб (коакс./раздельных) | мм | (60-100)/80 |
| Макс. длина дымоотвод. труб (коакс./раздельных) | м | 5/30 |
| Номинальное входное давление природного газа | мбар | 13-20 |
| Электрическая мощность/напряжение | Вт/В | 135/230 |
| Габаритные размеры высота | мм | 704 |
| Габаритные размеры ширина | мм | 400 |
| Габаритные размеры глубина | мм | 300 |
| Вес НЕТТО/БРУТТО | кг | 29/31 |
| Упаковочные размеры | мм | 480x840x350 |
ECO Classic 18 F
| ПАРАМЕТРЫ | ДАННЫЕ | |
| Мощность | кВт | 18 |
| Тип котла | традиционный (атмосферный) | |
| ГВС | проточный нагрев | |
| Вид топлива | газ | |
| Установка | настенный | |
| Назначение котла | отопление и ГВС | |
| Камера сгорания | закрытая с принудительным удалением продуктов сгорания | |
| Материал теплообменника | нержавеющая сталь | |
| Макс. полезная тепловая мощность | кВт | 18 |
| Мин. полезная тепловая мощность | кВт | 9,6 |
| Макс. потребляемая тепловая мощность | кВт | 20 |
| Мин. потребляемая тепловая мощность | кВт | 11 |
| Макс. расход природного/сжиженного газа | м³/ч (кг/ч) | 2,29/1,6 |
| Макс. производительность (КПД) | % | 93 |
| Емкость/давление заполнения расшир. бака отопления | л/бар | 07/1 |
| Диапазон регулирования темп. в контуре ГВС | °С | 35-60 |
| Производительность горячей воды при Δt=25°С | л/мин | 13,7 |
| Производительность горячей воды при Δt=35°С | л/мин | 9,8 |
| Мин. расход воды в контуре ГВС | л/мин | 2,5 |
| Макс./мин. давление в контуре ГВС | бар | 8/0,15 |
| Диаметр дымоотвод. труб (коакс./раздельных) | мм | (60-100)/80 |
| Макс. длина дымоотвод. труб (коакс./раздельных) | м | 5/30 |
| Номинальное входное давление природного газа | мбар | 13-20 |
| Электрическая мощность/напряжение | Вт/В | 135/230 |
| Габаритные размеры высота | мм | 704 |
| Габаритные размеры ширина | мм | 400 |
| Габаритные размеры глубина | мм | 300 |
| Вес НЕТТО/БРУТТО | кг | 29/31 |
| Упаковочные размеры | мм | 480x840x350 |
ECO Classic 24 F
| ПАРАМЕТРЫ | ДАННЫЕ | |
| Мощность | кВт | 24 |
| Тип котла | традиционный (атмосферный) | |
| ГВС | проточный нагрев | |
| Вид топлива | газ | |
| Установка | настенный | |
| Назначение котла | отопление и ГВС | |
| Камера сгорания | закрытая с принудительным удалением продуктов сгорания | |
| Материал теплообменника | нержавеющая сталь | |
| Макс. полезная тепловая мощность | кВт | 24 |
| Мин. полезная тепловая мощность | кВт | 9,6 |
| Макс. потребляемая тепловая мощность | кВт | 25,8 |
| Мин. потребляемая тепловая мощность | кВт | 11 |
| Макс. расход природного/сжиженного газа | м³/ч (кг/ч) | 2,72/2,0 |
| Макс. производительность (КПД) | % | 93 |
| Емкость/давление заполнения расшир. бака отопления | л/бар | 07/1 |
| Диапазон регулирования темп. в контуре ГВС | °С | 35-60 |
| Производительность горячей воды при Δt=25°С | л/мин | 13,7 |
| Производительность горячей воды при Δt=35°С | л/мин | 9,8 |
| Мин. расход воды в контуре ГВС | л/мин | 2,5 |
| Макс./мин. давление в контуре ГВС | бар | 8/0,15 |
| Диаметр дымоотвод. труб (коакс./раздельных) | мм | (60-100)/80 |
| Макс. длина дымоотвод. труб (коакс./раздельных) | м | 5/30 |
| Номинальное входное давление природного газа | мбар | 13-20 |
| Электрическая мощность/напряжение | Вт/В | 135/230 |
| Габаритные размеры высота | мм | 704 |
| Габаритные размеры ширина | мм | 400 |
| Габаритные размеры глубина | мм | 300 |
| Вес НЕТТО/БРУТТО | кг | 29/31 |
| Упаковочные размеры | мм | 480x840x350 |
