STEEL K

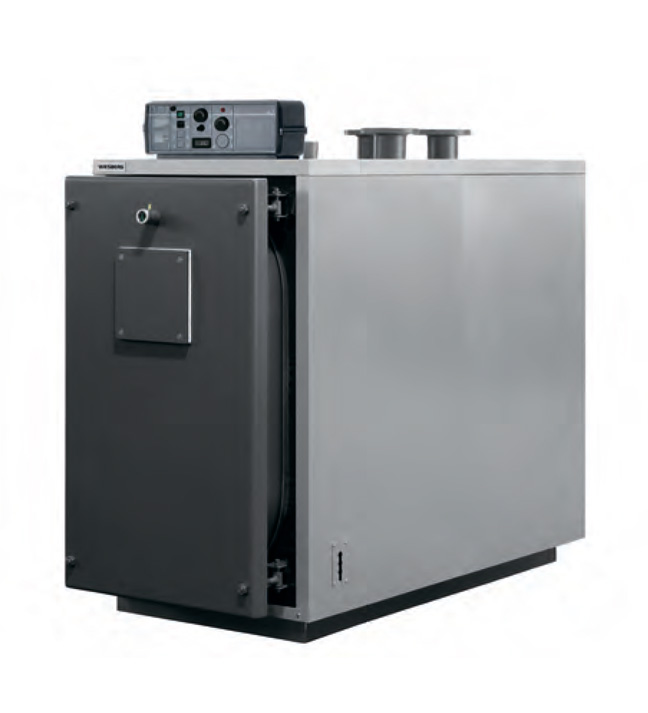

Водогрейный конденсационный котел с инверсионной камерой сгорания
изображение_2022-06-14_194230363
изображение_2022-06-14_194255259
изображение_2022-06-14_194230363
Description

Описание

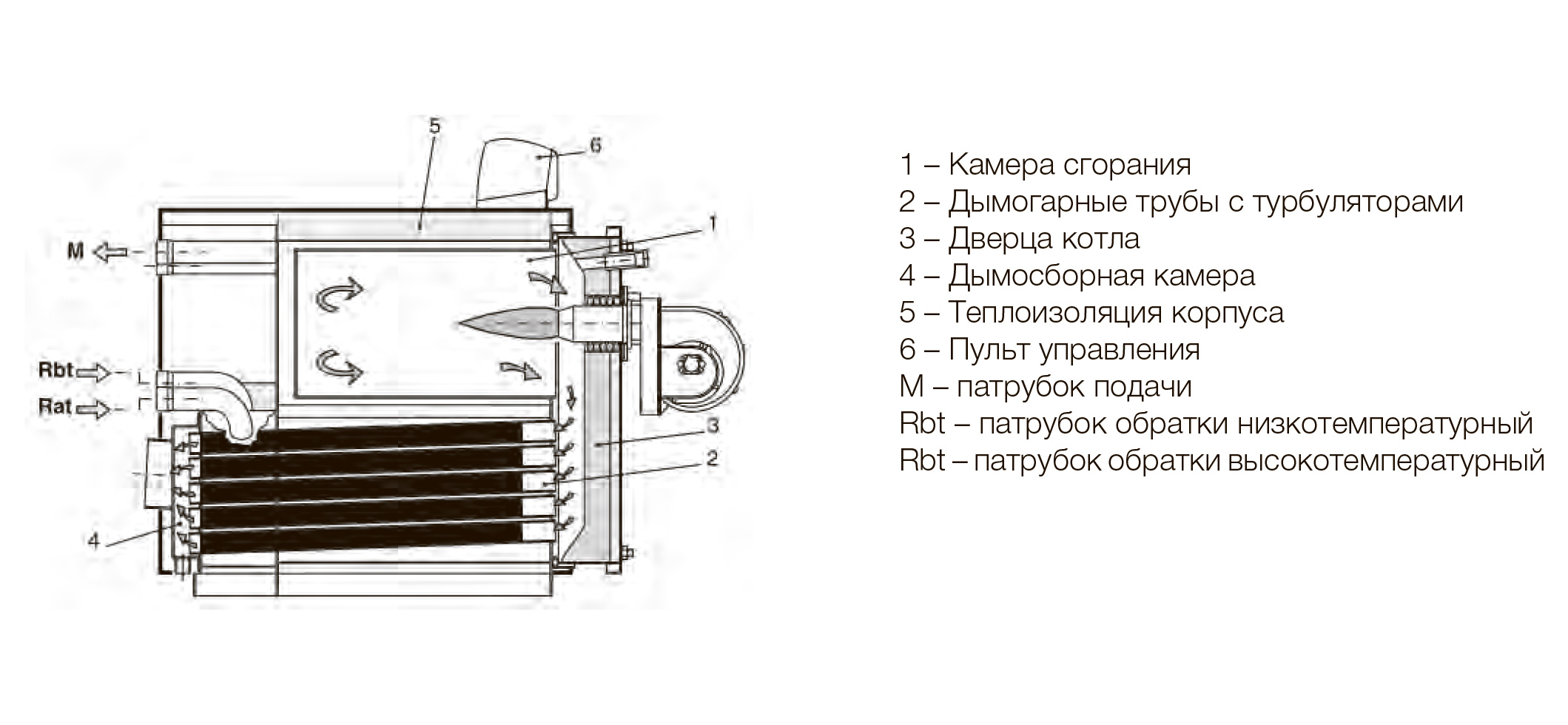

Водогрейный конденсационный котел с инверсионной камерой сгорания с нижним расположением дымогарных труб.

Котел может быть укомплектован вентиляторной горелкой на газообразном топливе.

Дымогарные трубы выполнены из нержавеющей стали и снабжены турбуляторами.

Корпус котла выполнен из нержавеющей стали с огнеупорной окраской и покрыт плотной стекловолоконной изоляцией.

В котле имеются два патрубка обратки: для низкотемпературного и высокотемпературного контуров.

Выпускаются 12 типоразмеров, номинальной тепловой мощностью от 116 до 2019 кВт.

Пульт управления не входит в комплект поставки и заказывается отдельно.

Преимущества

  • Дверца котла может открываться направо или налево
  • Теплоизоляция дверцы котла выполнена из огнеупорного бетона
  • Все модели узкие. Они имеют транспортировочную ширину менее 1100 мм, что позволяет их транспортировать через дверные проемы и применять в реконструируемых котельных, а также ограниченных по площади блочно-модульных котельных
  • Высокий КПД

Модели серии STEEL K

Модель  АртикулМодельАртикул  Модель Артикул   Модель Артикул
STEEL K 116 96757       STEEL K 374 96760      STEEL K 654   96763 STEEL K 1327 96766
STEEL K 187 96758       STEEL K 449 96761      STEEL K 841 96764        STEEL K 1701 96767
STEEL K 271 96759      STEEL K 533 96762       STEEL K 1065 96765        STEEL K 2019 96768

Технические характеристики моделей STEEL K



Характеристики моделей116187271374449533
Номинальная тепловая мощность, кВт 116 187 271 374 449 533
Номинальная  теплопроизводительность (60-80°C), кВт 112,8 182,7 256,6 367,1 440,7 523,3
Номинальная  теплопроизводительность (30-50°C), кВт 124 200 290 400 480 570
КПД (60-80°C), % 97,3 97,7 98,2 98,2 98,2 98,2
КПД (30-50°C), % 107 107 107 107 107 107
Температура дымовых газов макс., °C  44 43 40 37 37 37
Давление в камере сгорания котла, мбар 1 1,9 2,6 3,3 3,5 3,9
Максимальный расход конденсата, кг/ч  19,7 31,7 45,9 63,3 75,9 90,3
Максимальное рабочее давление, бар 6
Максимальная температура в котле, °C 110
Гидравлическое сопротивление  при ΔT 15°C, мбар 15 38 25 32 20 29
Водяной объем котла, литр 140 260 305 332 544 515
T1/T2 – патрубок подачи и обратки  с низкой температурой Ø 2 DN 65 DN 80 DN 80 DN 100 DN 100
T3 – патрубок подачи и обратки  с низкой температурой Ø 2 DN 65 DN 80 DN 80 DN 100 DN 100
T4 – штуцер  для расширительного бака Ø 1 ¼" 1 ½" 2" 2" 2" 2"
T5 –  слив котла Ø ¾" ¾" 1" 1" 1" 1"
T6 – отверстие  для установки горелки Ø (мм) 150 180 180 180 220 220
T7 – патрубок дымохода Ø (мм) 182 202 252 252 302 302
T8 – слив конденсата Ø (мм) 40 40 40 40 40 40

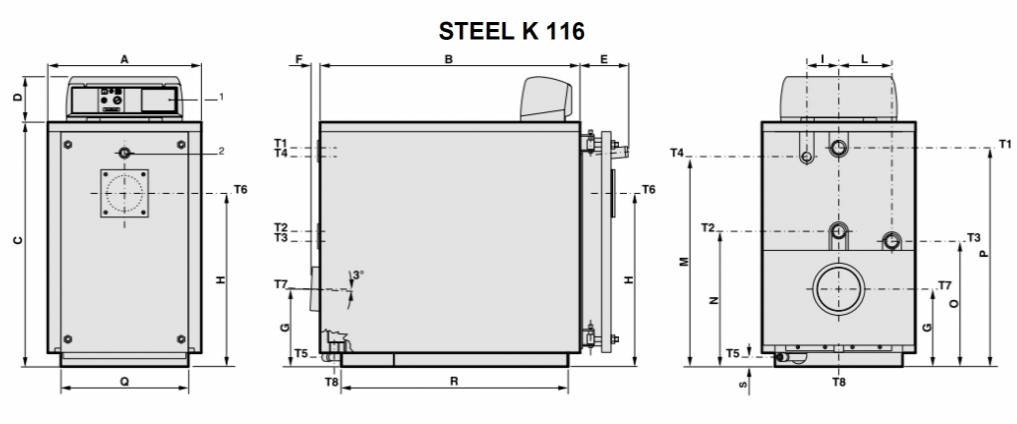

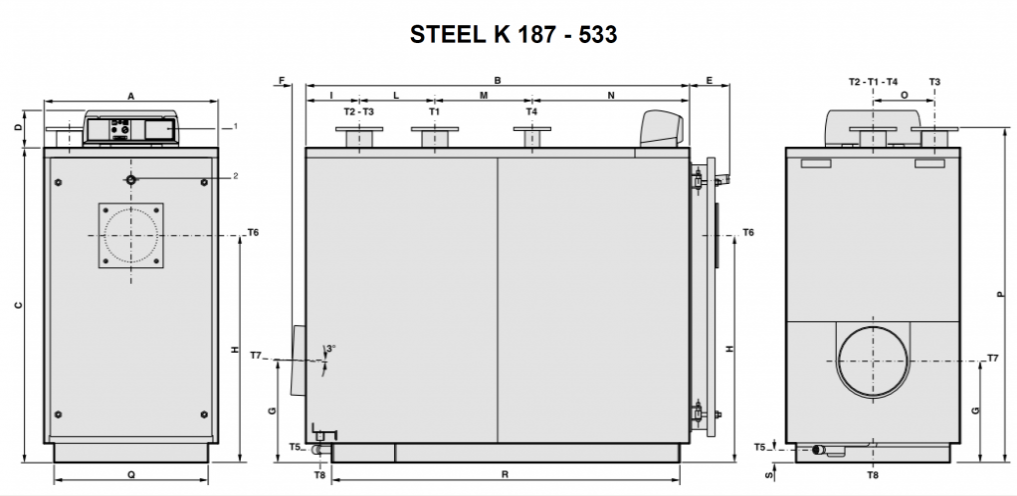

A 650 720 790 790 854 854
B 1100 1450 1465 1755 1770 1940
C 1032 1132 1282 1282 1472 1472
D 190 190 190 190 190 190
E 205 205 235 235 270 270
F 37 48 55 65 67 67
G 329 374 402 402 494 494
H 730 790 900 900 1062 1062
I 135 255 231 271 306 306
L 225 320 359 379 358 358
M 885 250 250 450 500 500
N 570 625 625 655 606 776
O 528 255 275 275 306 306
P 922 1248 1385 1385 1585 1585
Q 540 610 680 680 750 750
R 961 1311 1314 1614 1606 1776
Вес (кг) 365 525 660 800 1007 1137


Характеристики моделей6548411065132717012019
Номинальная тепловая мощность, кВт 654 841 1065 1327 1701 2019
Номинальная  теплопроизводительность (60-80°C), кВт 642,6 826,2 1046,6 1303,6 1670,8 1983
Номинальная  теплопроизводительность (30-50°C), кВт 700 900 1140 1420 1820 2160
КПД (60-80°C), % 98,2 98,2 98,2 98,2 98,2 98,2
КПД (30-50°C), % 107 107 107 107 107 107
Температура дымовых газов макс., °C  37 37 37 37 37 37
Давление в камере сгорания котла, мбар 4,6 5,9 7,4 8,8 9 9,8
Максимальный расход конденсата, кг/ч 110,7 142,3 180,3 224,6 287,7 341,6
Максимальное рабочее давление, бар 6
Максимальная температура в котле, °C 110
Гидравлическое сопротивление  при ΔT 15°C, мбар 30 37 35 40 39 55
Водяной объем котла, литр 625 664 1107 1157 1936 1904
T1/T2 – патрубок подачи и обратки  с низкой температурой Ø DN 125 DN 125 DN 150 DN 150 DN 200 DN 200
T3 – патрубок подачи и обратки  с низкой температурой Ø DN 125 DN 125 DN 150 DN 150 DN 200 DN 200
T4 – штуцер  для расширительного бака Ø DN 65 DN 65 DN 80 DN 80 DN 100 DN 100
T5 –  слив котла Ø 1" 1" 1 ½" 1 ½" 1 ½" 1 ½"
T6 – отверстие  для установки горелки Ø (мм) 270 270 320 320 320 320
T7 – патрубок дымохода Ø (мм) 352 352 402 402 452 452
T8 – слив конденсата Ø (мм) 40 40 40 40 40 40

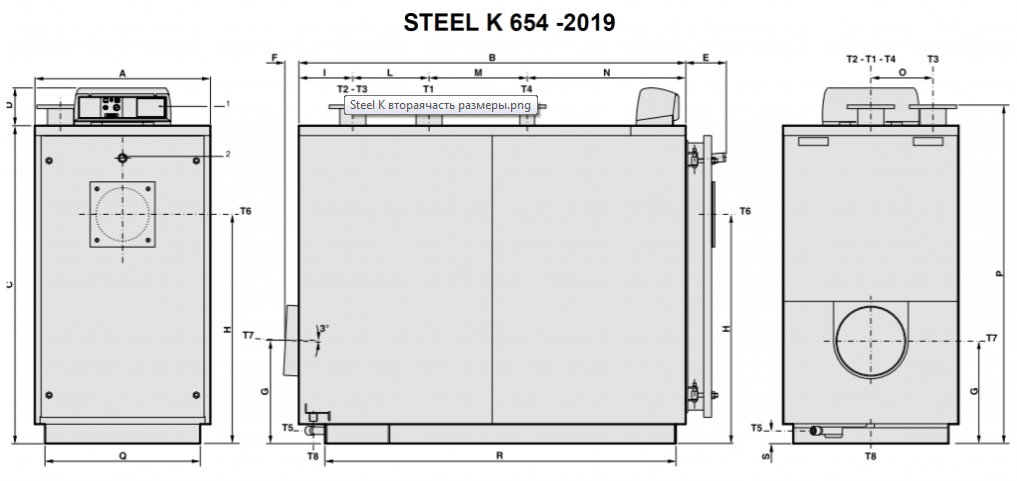

A 894 894 1064 1064 1204 1204
B 1970 2340 2360 2740 2980 3204
C 1612 1612 1802 1802 2052 2052
D 190 190 190 190 190 190
E 292 292 317 317 387 387
F 65 65 57 57 53 53
G 523 523 551 552 681 681
H 1161 1161 1287 1287 1493 1493
I 275 405 289 459 372 371
L 388 388 624 624 563 563
M 500 500 900 900 785 1010
N 807 1047 547 757 1260 1260
O 316 316 390 390 432 432
P 1715 1715 1911 1911 2165 2165
Q 790 790 960 960 1100 1100
R 1787 2157 2157 2537 2752 2977
Вес (кг) 1376 1613 2158 2443 3458 3765
