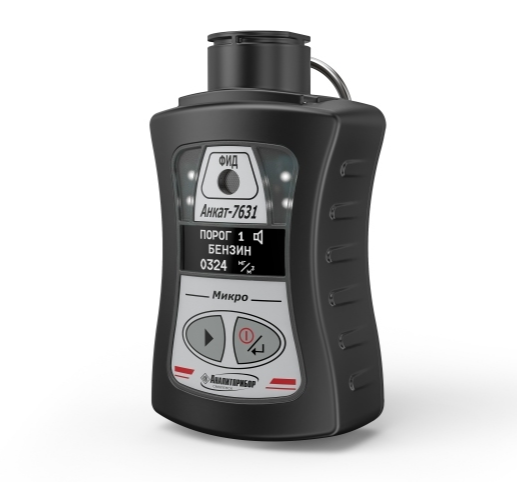

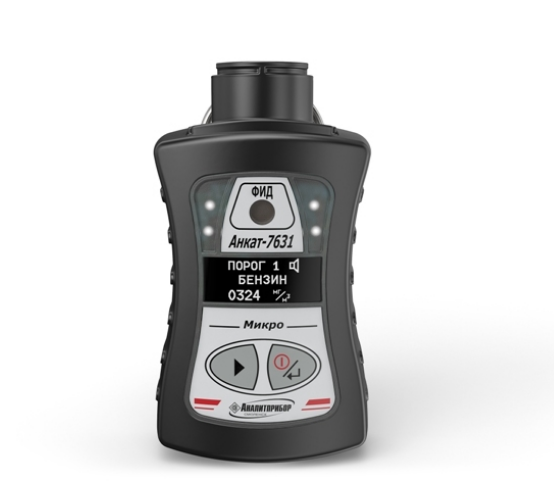

АНКАТ-7631Микро-ФИД
Переносной газоанализатор с фотоионизационным датчиком
Description
Описание
Тип газоанализатора - индивидуальный
Способ забора пробы - диффузионный или принудительный за счет внешнего побудителя расхода или резиновой груши
Принцип измерения - фотоионизационный
Переносной газоанализатор с фотоионизационным датчиком АНКАТ-7631Микро-ФИД предназначен для измерения массовой концентрации вредных веществ, в том числе паров нефти и нефтепродуктов в воздухе рабочей зоны, и других компонентов с потенциалом ионизации ниже 10,6 эВ.
Область применения
- контроль содержания горючих и взрывоопасных газов и паров в производственных помещениях, на открытых пространствах и в замкнутых объемах (подземные сооружения и коммуникации, резервуары и цистерны для хранения и транспортировки нефтепродуктов и т.д.)
- контроль содержания вредных веществ в воздухе рабочей зоны на уровне предельно допустимых концентраций (ПДК)
- при производстве работ, в том числе огневых и газоопасных, по ремонту магистральных трубопроводов на объектах магистрального трубопроводного транспорта нефти и нефтепродуктов
Отличительные особенности
- соответствует отраслевому регламенту ОАО «АК «Транснефть»: «Контроль воздушной среды на объектах магистральных нефтепроводов и нефтепродуктопроводов
- корпус высокой прочности (выдерживает падение на бетонный пол с высоты 1 м)
- имеет внутреннюю вибрирующую сигнализацию для рабочих зон с высоким уровнем шума
- монохромный дисплей, работающий при низких температурах
- архив из 500 последних измеренных значений содержания определяемого компонента по каждому измерительному каналуo
- диапазон измерения фотоинизационным методом от 0 до 3500 мг/м3
- возможность быстрой замены датчика
Технические характеристики
| Наименование | Значение | Примечание |
| Время срабатывания сигнализации в циклическом/непрерывном/течеискателя режимах, с, не более | 15/10/3 | |
| Маркировка взрывозащиты |
1Exd ibIIСT6GbХ |
|
| Диапазон рабочих температур, °С | от -40 до +50 | |
| Степень защиты корпуса | IP68 | блока датчика IP54 |
| Время непрерывной работы, ч, не менее | 14 | |
| Габаритные размеры (ДхШхВ), мм, не более | 55х35х105 | блока датчика: длина – 100, диаметр – 20 |
| Масса, кг, не более | 0,2 |
Модификации сигнализаторов СГГ-20Микро
| Модификации сигнализаторов | Поверочный компонент | Тип датчика | Контролируемые вещества | Единица физической величины | Длина кабеля, м |
| СГГ-20Микро | метан (СН4) | встроенный | горючие газы и пары, | % НКПР | нет |
| СГГ-20Микро-М | метан (СН4) | встроенный | метан (СН4) | об. доля, % | нет |
| СГГ-20Микро-02Г | гексан (С6Н14) | выносной | горючие газы и пары | % НКПР | от 2 до 10 по умолчанию 5 |
| СГГ-20Микро-01 | метан (СН4) | выносной | горючие газы и пары | % НКПР | 1,5 |
| СГГ-20Микро-01М | метан (СН4) | выносной | метан (СН4) | об. доля, % | 1,5 |
| СГГ-20Микро-02 | метан (СН4) | выносной |
горючие газы и пары |
% НКПР | от 2 до 10 по умолчанию 5 |
| СГГ-20Микро-02М | метан (СН4) | выносной | метан (СН4) | об. доля, % | от 2 до 10 по умолчанию 5 |
| СГГ-20Микро-03К | метан (СН4) | выносной | горючие газы и пары | % НКПР | 1,0* |
| СГГ-20Микро-02ГД | гексан (С6Н14) | встроенный | горючие газы и пары | % НКПР | нет |
| СГГ-20Микро-В | водород (Н2) | встроенный | водород (Н2) | об. доля, % | нет |
| СГГ-20Микро-01В | водород (Н2) | выносной | водород (Н2) | об. доля, % | 1,5 |
| СГГ-20Микро-П | пропан (С3Н8) | встроенный | пропан (С3Н8) | об. доля, % | нет |
| СГГ-20Микро-01П | пропан (С3Н8) | выносной | пропан (С3Н8) | об. доля, % | 1,5 |
* - Устройство для контроля остаточного содержания горючих газов в баллоне.
Все модификации оснащены функцией течеискателя с чувствительностью по поверочному компоненту - 0,01% об. доли (по отдельному заказу - 0,001% об. доли).
