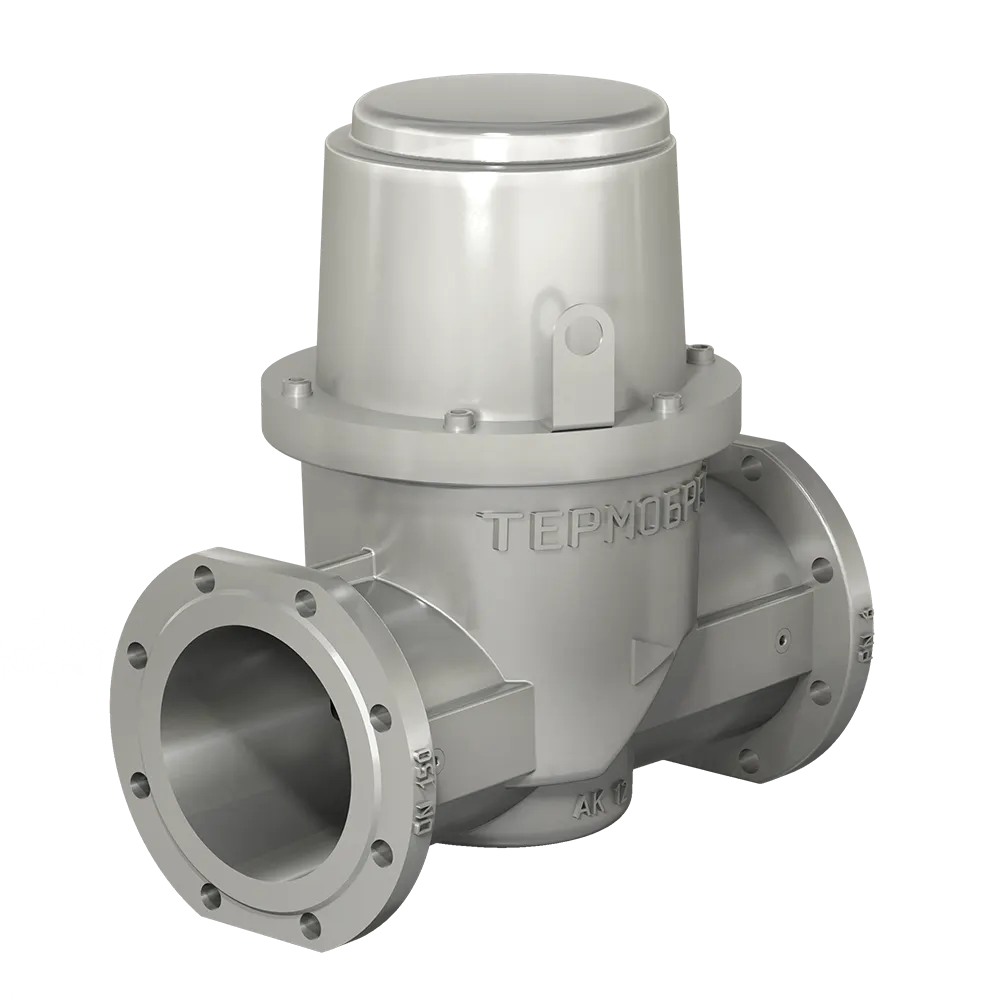

Фланцевые DN 125-200, с присоединительными фланцами PN 16
Description
Фильтры предназначены для установки на газопроводах перед запорно-регулирующей арматурой газогорелочных устройств котлов, теплогенераторов, инфракрасных обогревателей и других газосжигающих установках с целью очистки газа от механических частиц для повышения надежности и долговечности работы оборудования.
МАТЕРИАЛ КОРПУСА:
- Алюминиевые сплавы АК12ОЧ, АК12ПЧ.
КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ:
- У3.1 (-30...+60 °C);
- У2 (-45...+60 °C);
- УХЛ1 (-60...+60 °C).
МАКСИМАЛЬНОЕ РАБОЧЕЕ ДАВЛЕНИЕ:
- 3 бар (0,3 МПа);
- 6 бар (0,6 МПа).
МАТЕРИАЛ ФИЛЬТРУЮЩИХ ЭЛЕМЕНТОВ (СТЕПЕНЬ ФИЛЬТРАЦИИ):
| Материал фильтрующего элемента | Степень фильтрации |
| Полимерный (полиэтилен) | 2 мкм |
| 5 мкм | |
| 10 мкм | |
| 20 мкм | |
| 50 мкм (по умолчанию) | |
| Сетчатый (металлическая сетка) | 400 мкм |
| 600 мкм | |
| 800 мкм |
ТЕМПЕРАТУРА РАБОЧЕЙ СРЕДЫ:
- (-40...+90 °C) - для фильтров с полимерным фильтрующим элементом;
- (-60...+120 °C) - для фильтров с сетчатым фильтрующим элементом.
МОНТАЖНОЕ ПОЛОЖЕНИЕ:
- на горизонтальных или вертикальных трубопроводах.
ДОПОЛНИТЕЛЬНО:
- Все фильтры могут быть укомплектованы индикаторами загрязненности фильтрующего элемента;
- Возможно изготовление фильтров со встроенным конденсатоотводом;
- Конструкция фильтра позволяет снимать фильтрующий элемент для его очистки или замены без демонтажа фильтра с трубопровода.
Модификации
|
Наименование фильтра
|
Исполнение
|
DN
|
Давление рабочее максимальное, МПа
|
Рабочая площадь фильтрующего элемента, м2
|
Размеры, мм |
n
|
Масса,
кг
|
Коэффициент
сопротивления |

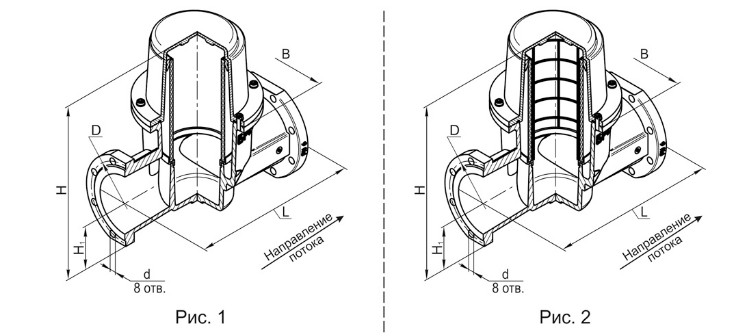

Рис.
|
|||||
| L | B | H | Н1 | D | d | |||||||||
| ФН5-1 |
с присоедини-тельными
фланцами PN16
|
125
|
0,3 |
0,12
|
400
|
260
|
455
|
110
|
210
|
18
|
8
|
19
|
13,0
|
1
|
| ФН5-6 | 0,6 | 2 | ||||||||||||
| ФН6-1 |
150
|
0,3 |
0,14
|
480
|
310
|
500
|
119
|
240
|
22
|
26
|
11,5
|
1
|
||
| ФН6-6 | 0,6 | 2 | ||||||||||||
| ФН8-1 |
200
|
0,3 |
0,31
|
600
|
440
|
671
|
158
|
295
|
12 |
57
|
6,9
|
1
|
||
| ФН8-6 | 0,6 | 2 | ||||||||||||
