Фланцевые DN 125-200, стальные, с ИЗФ электрического типа
Description

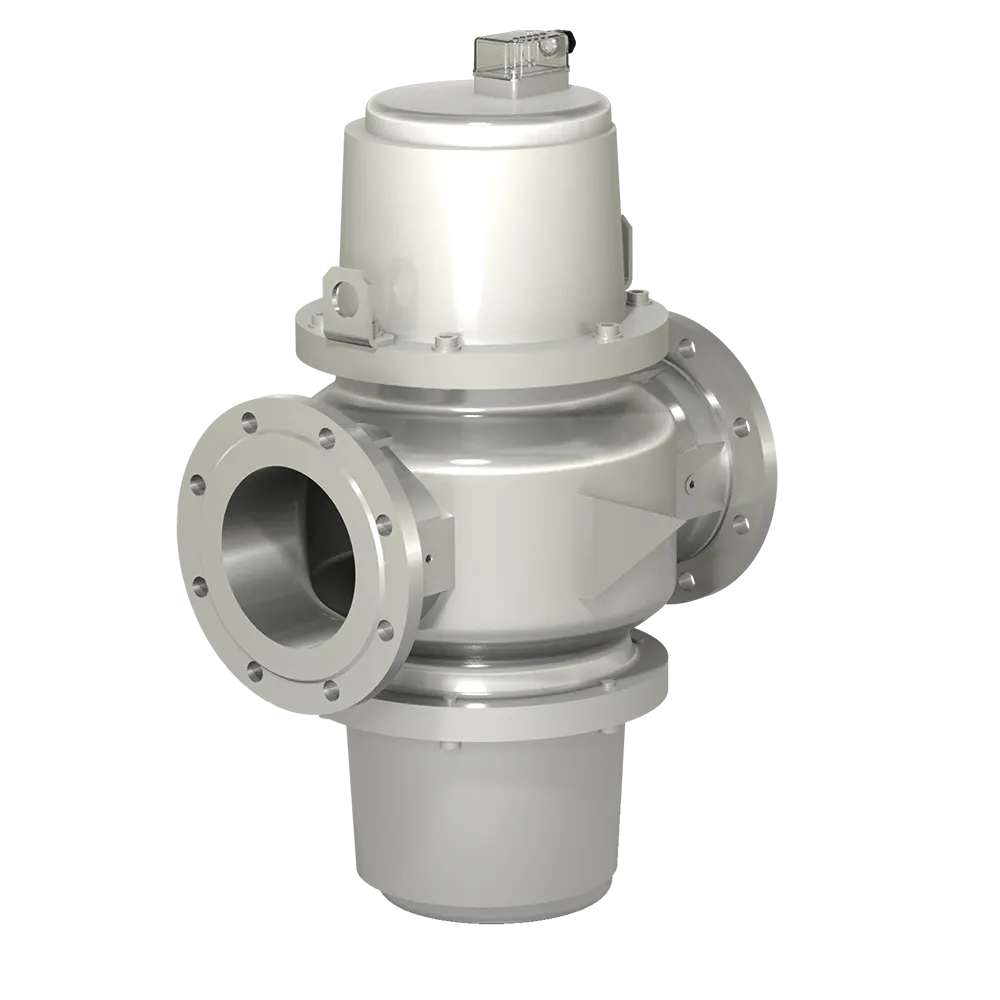

Фильтры предназначены для установки на газопроводах перед запорно-регулирующей арматурой газогорелочных устройств котлов, теплогенераторов, инфракрасных обогревателей и других газосжигающих установках с целью очистки газа от механических частиц для повышения надежности и долговечности работы оборудования.
Встроенный индикатор загрязненности фильтрующего элемента позволяет контролировать степень загрязнения фильтра. Контроль загрязненности фильтроэлемента осуществляется визуально по светодиодной шкале, а также с помощью сигнала обратной связи (4…20 мА) на автоматику (для ИЗФ с питанием от сети 24 В).
МАТЕРИАЛ КОРПУСА:
- Легированная сталь (для DN 125, 150, 200);
- Серый или высокопрочный чугун (для DN 150, 200).
КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ:
- У3.1 (-30...+60 °C);
МАКСИМАЛЬНОЕ РАБОЧЕЕ ДАВЛЕНИЕ:
- 3 бар (0,3 МПа);
- 6 бар (0,6 МПа);
МАТЕРИАЛ ФИЛЬТРУЮЩИХ ЭЛЕМЕНТОВ (СТЕПЕНЬ ФИЛЬТРАЦИИ):
| Материал фильтрующего элемента | Степень фильтрации |
| Полимерный (полиэтилен) | 2 мкм |
| 5 мкм | |
| 10 мкм | |
| 20 мкм | |
| 50 мкм (по умолчанию) | |
| Сетчатый (металлическая сетка) | 400 мкм |
| 600 мкм | |
| 800 мкм |
НАПРЯЖЕНИЕ ПИТАНИЯ ИНДИКАТОРА ЗАГРЯЗНЕННОСТИ:
- работающего от сети: 24 В постоянного или переменного тока;
- работающего от батареи: 12 В пост. тока (включается при нажатии кнопки на корпусе индикатора).
МАКСИМАЛЬНЫЙ ПЕРЕПАД ДАВЛЕНИЯ НА ФИЛЬТРЕ, КОНТРОЛИРУЕМЫЙ ИНДИКАТОРОМ ЗАГРЯЗНЕННОСТИ:
- 10 кПа.
ТЕМПЕРАТУРА РАБОЧЕЙ СРЕДЫ:
- (-40...+90 °C) - для фильтров с полимерным фильтрующим элементом;
- (-60...+120 °C) - для фильтров с сетчатым фильтрующим элементом.
МОНТАЖНОЕ ПОЛОЖЕНИЕ:
- на горизонтальных или вертикальных трубопроводах.
ДОПОЛНИТЕЛЬНО:
- Возможно изготовление фильтров со встроенным конденсатоотводом;
- Конструкция фильтра позволяет снимать фильтрующий элемент для его очистки или замены без демонтажа фильтра с трубопровода.
позволяет контролировать степень загрязнения фильтра. Контроль загрязненности фильтроэлемента осуществляется визуально по светодиодной шкале, а также с помощью сигнала обратной связи (4…20 мА) на автоматику (для ИЗФ с питанием от сети 24 В).
Модификации
|
Наименование
фильтра
|
DN
|
Давление
рабочее
макси-мальное,
МПа
|
Рабочая
площадь
фильтр.
элемента, м2
|
Размеры, мм |
Масса, кг
|
Коэффи-циент
сопроти-вления
|

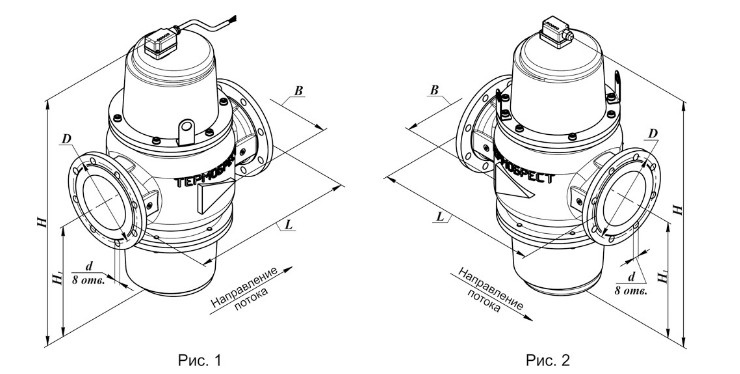

Рис. | |||||
| L | B | H | Н1 | D | d | |||||||
| ФН5-1Ес ст. |
125
|
0,3 |
0,27
|
400
|
305
|
658
|
300
|
200
|
18
|
45
|
2,7
|
1 |
| ФН5-1Ет ст. | 2 | |||||||||||
| ФН5-6Ес ст. | 0,6 | 1 | ||||||||||
| ФН5-6Ет ст. | 2 | |||||||||||
| ФН6-1Ес ст. |
150
|
0,3 |
0,4
|
470
|
330
|
748
|
345
|
225
|
80
|
2,5
|
1 | |
| ФН6-1Ет ст. | 2 | |||||||||||
| ФН6-6Ес ст. | 0,6 | 1 | ||||||||||
| ФН6-6Ет ст. | 2 | |||||||||||
| ФН8-1Ес ст. |
200
|
0,3 |
0,65
|
600
|
430
|
848
|
395
|
280
|
125
|
3,5
|
1 | |
| ФН8-1Ет ст. | 2 | |||||||||||
| ФН8-6Ес ст. | 0,6 | 1 | ||||||||||
| ФН8-6Ет ст. | 2 | |||||||||||
