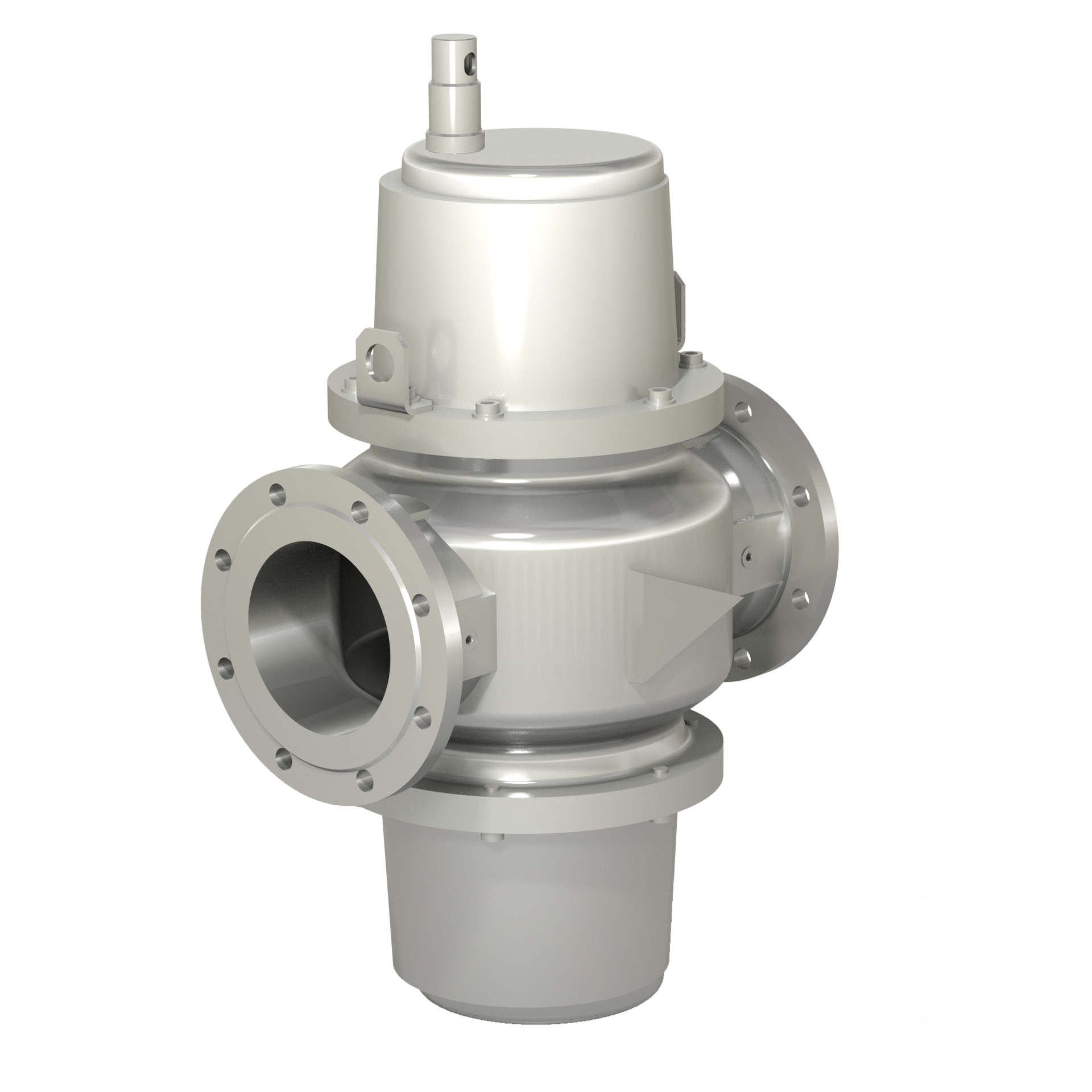

Фланцевые DN 125-200, стальные, с ИЗФ механического типа
Description
Фильтры предназначены для установки на газопроводах перед запорно-регулирующей арматурой газогорелочных устройств котлов, теплогенераторов, инфракрасных обогревателей и других газосжигающих установках с целью очистки газа от механических частиц для повышения надежности и долговечности работы оборудования.
Встроенный индикатор загрязненности фильтрующего элемента позволяет контролировать степень загрязнения фильтра. Контроль загрязненности осуществляется визуально, по мере перекрытия смотрового окна индикаторным элементом.
МАТЕРИАЛ КОРПУСА:
- Легированная сталь (для DN 125, 150, 200);
- Серый или высокопрочный чугун (для DN 150, 200).
КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ:
- У3.1 (-30...+60 °C);
- У2 (-45...+60 °C);
- УХЛ1 (-60...+60 °C).
МАКСИМАЛЬНОЕ РАБОЧЕЕ ДАВЛЕНИЕ:
- 3 бар (0,3 МПа);
- 6 бар (0,6 МПа).
МАТЕРИАЛ ФИЛЬТРУЮЩИХ ЭЛЕМЕНТОВ (СТЕПЕНЬ ФИЛЬТРАЦИИ):
| Материал фильтрующего элемента | Степень фильтрации |
| Полимерный (полиэтилен) | 2 мкм |
| 5 мкм | |
| 10 мкм | |
| 20 мкм | |
| 50 мкм (по умолчанию) | |
| Сетчатый (металлическая сетка) | 400 мкм |
| 600 мкм | |
| 800 мкм |
МАКСИМАЛЬНЫЙ ПЕРЕПАД ДАВЛЕНИЯ НА ФИЛЬТРЕ, КОНТРОЛИРУЕМЫЙ ИНДИКАТОРОМ ЗАГРЯЗНЕННОСТИ:
- 10 кПа.
ТЕМПЕРАТУРА РАБОЧЕЙ СРЕДЫ:
- (-40...+90 °C) - для фильтров с полимерным фильтрующим элементом;
- (-60...+120 °C) - для фильтров с сетчатым фильтрующим элементом.
МОНТАЖНОЕ ПОЛОЖЕНИЕ:
- на горизонтальных или вертикальных трубопроводах.
ДОПОЛНИТЕЛЬНО:
- Возможно изготовление фильтров со встроенным конденсатоотводом;
- Конструкция фильтра позволяет снимать фильтрующий элемент для его очистки или замены без демонтажа фильтра с трубопровода.
Модификации

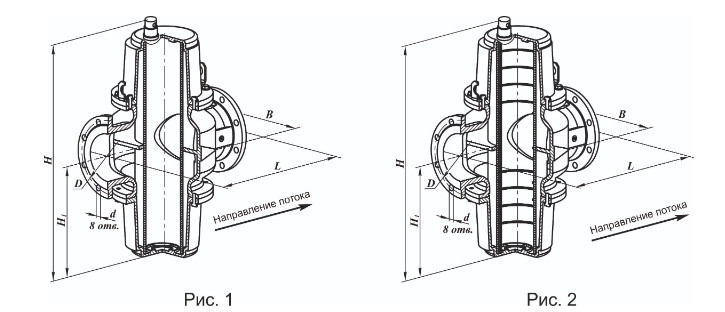

| Наименование фильтра | DN | Давление рабочее макси-мальное, МПа | Рабочая площадь фильтрующего элемента, м2 | Размеры, мм | Масса, кг | Коэффициент сопротивления | Рис. | |||||
| L | B | H | Н1 | D | d | |||||||
| ФН5-1М ст. | 125 | 0,3 | 0,27 | 400 | 305 | 697 | 300 | 200 | 18 | 45 | 2,7 | 1 |
| ФН5-6М ст. | 0,6 | 2 | ||||||||||
| ФН6-1М ст. | 150 | 0,3 | 0,4 | 470 | 330 | 785 | 345 |
225
|
80 | 2,5 | 1 | |
| ФН6-6М ст. | 0,6 | 2 | ||||||||||
| ФН8-1М ст. | 200 | 0,3 | 0,65 | 600 | 430 | 890 |
395
|
280 |
125
|
3,5 | 1 | |
| ФН8-6М ст. | 0,6 | 2 | ||||||||||
