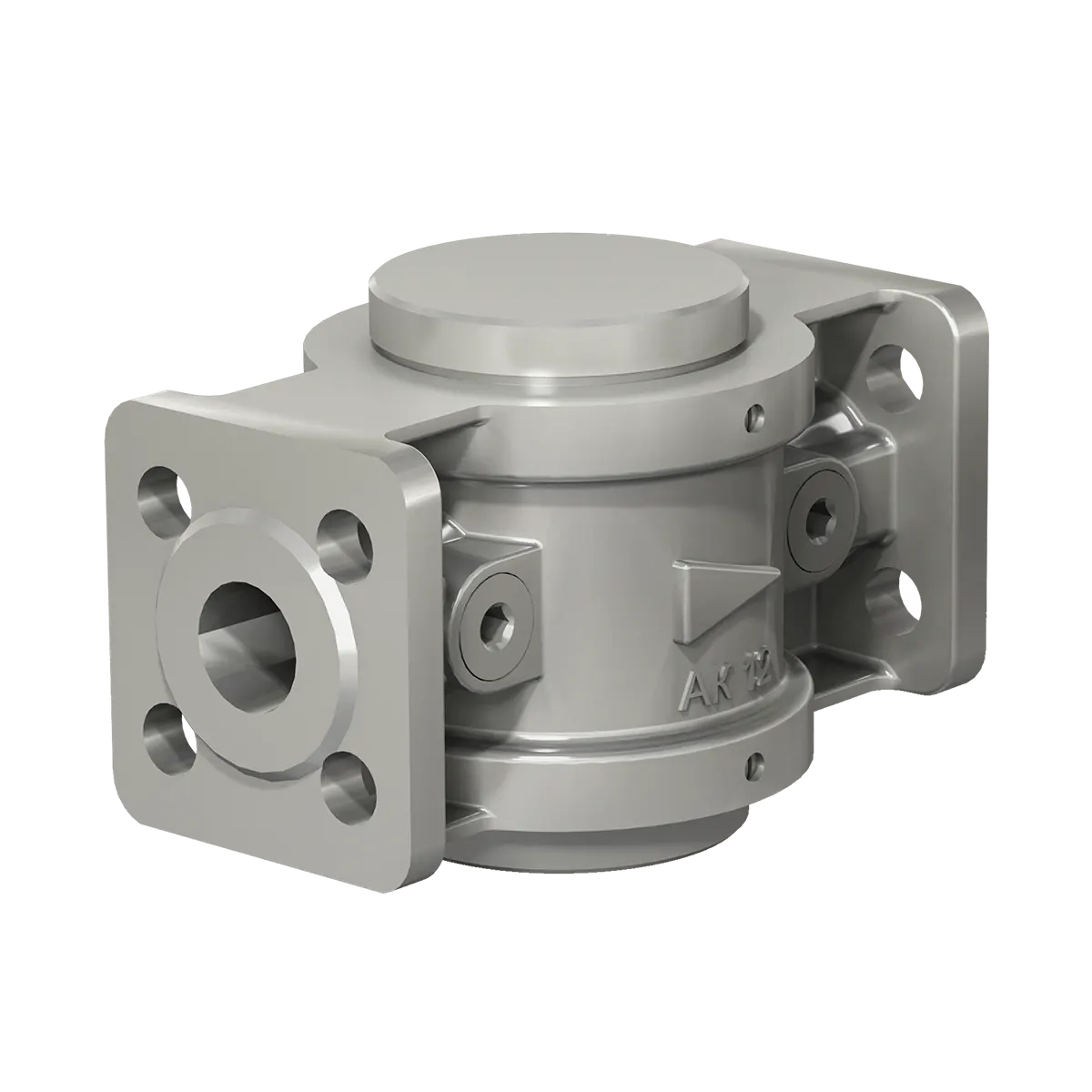

Фланцевые DN 15-20
Description
Основное назначение - применение в системах ЖКХ перед газовыми счетчиками и в топочных, где установлены котлы и другие тепловые агрегаты с небольшой единичной мощностью. Фильтры в данном исполнении комплектуются дополнительным сменным фильтрующим элементом.
МАТЕРИАЛ КОРПУСА:
- Алюминиевые сплавы АК12ОЧ, АК12ПЧ.
КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ:
- У3.1 (-30...+60 °C);
- У2 (-45...+60 °C);
- УХЛ1 (-60...+60 °C).
МАКСИМАЛЬНОЕ РАБОЧЕЕ ДАВЛЕНИЕ:
- 3 бар (0,3 МПа);
- 6 бар (0,6 МПа).
МАТЕРИАЛ ФИЛЬТРУЮЩИХ ЭЛЕМЕНТОВ (СТЕПЕНЬ ФИЛЬТРАЦИИ):
| Материал фильтрующего элемента | Степень фильтрации |
| Полимерный (полиэтилен) | 2 мкм |
| 5 мкм | |
| 10 мкм | |
| 20 мкм | |
| 50 мкм (по умолчанию) | |
| Сетчатый (металлическая сетка) | 400 мкм |
| 600 мкм | |
| 800 мкм |
ИСПОЛНЕНИЕ ФИЛЬТРОВ:
- 1 - короткие верхняя и нижняя крышки;
- 2 - длинная верхняя крышка, короткая нижняя крышка;
- 3 - длинные верхняя и нижняя крышки.
ТЕМПЕРАТУРА РАБОЧЕЙ СРЕДЫ:
- (-40...+90 °C) - для фильтров с полимерным фильтрующим элементом;
- (-60...+120 °C) - для фильтров с сетчатым фильтрующим элементом.
МОНТАЖНОЕ ПОЛОЖЕНИЕ:
- на горизонтальных или вертикальных трубопроводах.
ДОПОЛНИТЕЛЬНО:
- Все фильтры могут быть укомплектованы индикаторами загрязненности фильтрующего элемента;
- Конструкция фильтра позволяет снимать фильтрующий элемент для его очистки или замены без демонтажа фильтра с трубопровода.
Модификации

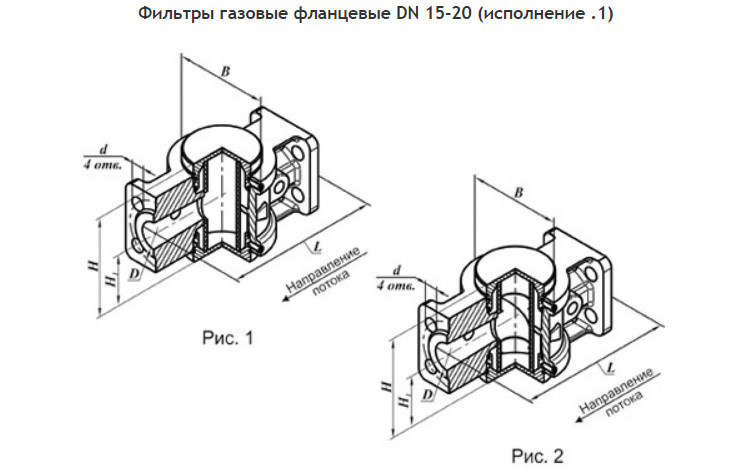

Габаритные и присоединительные размеры фильтров газовых фланцевых DN 15-20 (исполнение .1)
| Наименование фильтра | DN |
Давление
рабочее
максимальное,
МПа
|
Рабочая
площадь
фильтр.
элемента, м2
|
Размеры, мм |
Масса,
кг
|
Коэффициент
сопротивления
|
Рис. | |||||
|
L
|
B
|
H
|
H1
|
D
|
d
|
|||||||
| ФН½-2.1 фл. | 15 | 0,3 | 0,008 | 147 | 83 | 92 | 46 | 55 | 12 | 0,9 | 3,5 | 1 |
| ФН½-6.1 фл. | 15 | 0,6 | 0,008 | 147 | 83 | 92 | 46 | 55 | 12 | 0,9 | 3,5 | 2 |
| ФН¾-2.1 фл. | 20 | 0,3 | 0,008 | 147 | 83 | 92 | 46 | 65 | 12 | 0,95 | 3,1 | 1 |
| ФН¾-6.1 фл. | 20 | 0,6 | 0,008 | 147 | 83 | 92 | 46 | 65 | 12 | 0,95 | 3,1 | 2 |

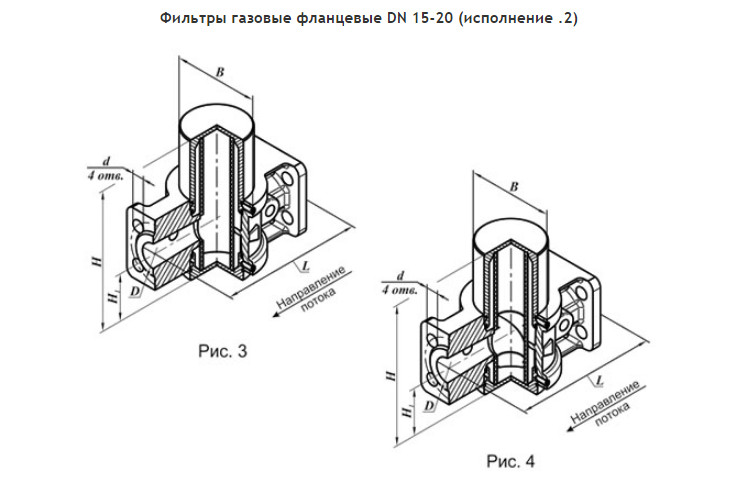

Габаритные и присоединительные размеры фильтров газовых фланцевых DN 15-20 (исполнение .2)
|
Наименование
фильтра
|
DN |
Давление
рабочее
максимальное,
МПа
|
Рабочая
площадь
фильтр.
элемента, м2
|
Размеры, мм |
Масса,
кг
|
Коэффициент
сопротивления
|
Рис. | |||||
|
L
|
B
|
H
|
H1
|
D
|
d
|
|||||||
| ФН½-2.2 фл. | 15 | 0,3 | 0,013 | 147 | 83 | 146 | 46 | 55 | 12 | 1,1 | 3,4 | 3 |
| ФН½-6.2 фл. | 15 | 0,6 | 0,013 | 147 | 83 | 146 | 46 | 55 | 12 | 1,1 | 3,4 | 4 |
| ФН¾-2.2 фл. | 20 | 0,3 | 0,013 | 147 | 83 | 146 | 46 | 65 | 12 | 1,2 | 2,9 | 3 |
| ФН¾-6.2 фл. | 20 | 0,6 | 0,013 | 147 | 83 | 146 | 46 | 65 | 12 | 1,2 | 2,9 | 4 |

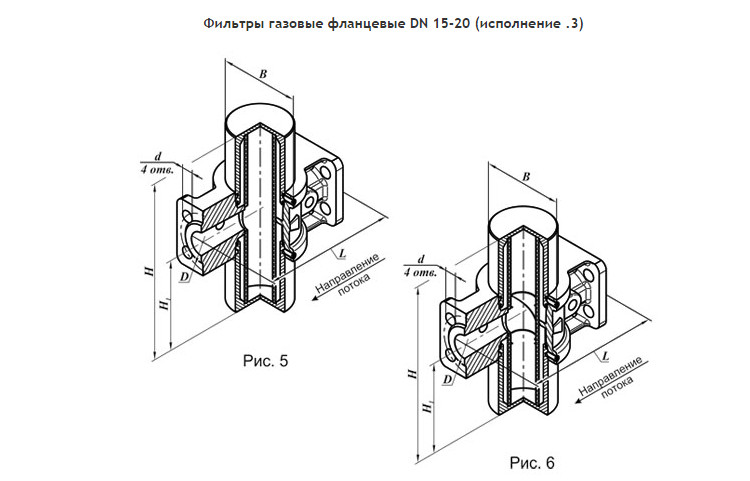

Габаритные и присоединительные размеры фильтров газовых фланцевых DN 15-20 (исполнение .3)
|
Наименование
фильтра
|
DN |
Давление
рабочее
максимальное,
МПа
|
Рабочая
площадь
фильтр.
элемента, м2
|
Размеры, мм |
Масса,
кг
|
Коэффициент
сопротивления
|
Рис. | |||||
|
L
|
B
|
H
|
H1
|
D
|
d
|
|||||||
| ФН½-2.3 фл. | 15 | 0,3 | 0,008 | 147 | 83 | 200 | 100 | 55 | 12 | 1,3 | 3,2 | 5 |
| ФН½-6.3 фл. | 15 | 0,6 | 0,008 | 147 | 83 | 200 | 100 | 55 | 12 | 1,3 | 3,2 | 6 |
| ФН¾-2.3 фл. | 20 | 0,3 | 0,008 | 147 | 83 | 200 | 100 | 65 | 12 | 1,4 | 2,7 | 5 |
| ФН¾-6.3 фл. | 20 | 0,6 | 0,008 | 147 | 83 | 200 | 100 | 65 | 12 | 1,4 | 2,7 | 6 |
