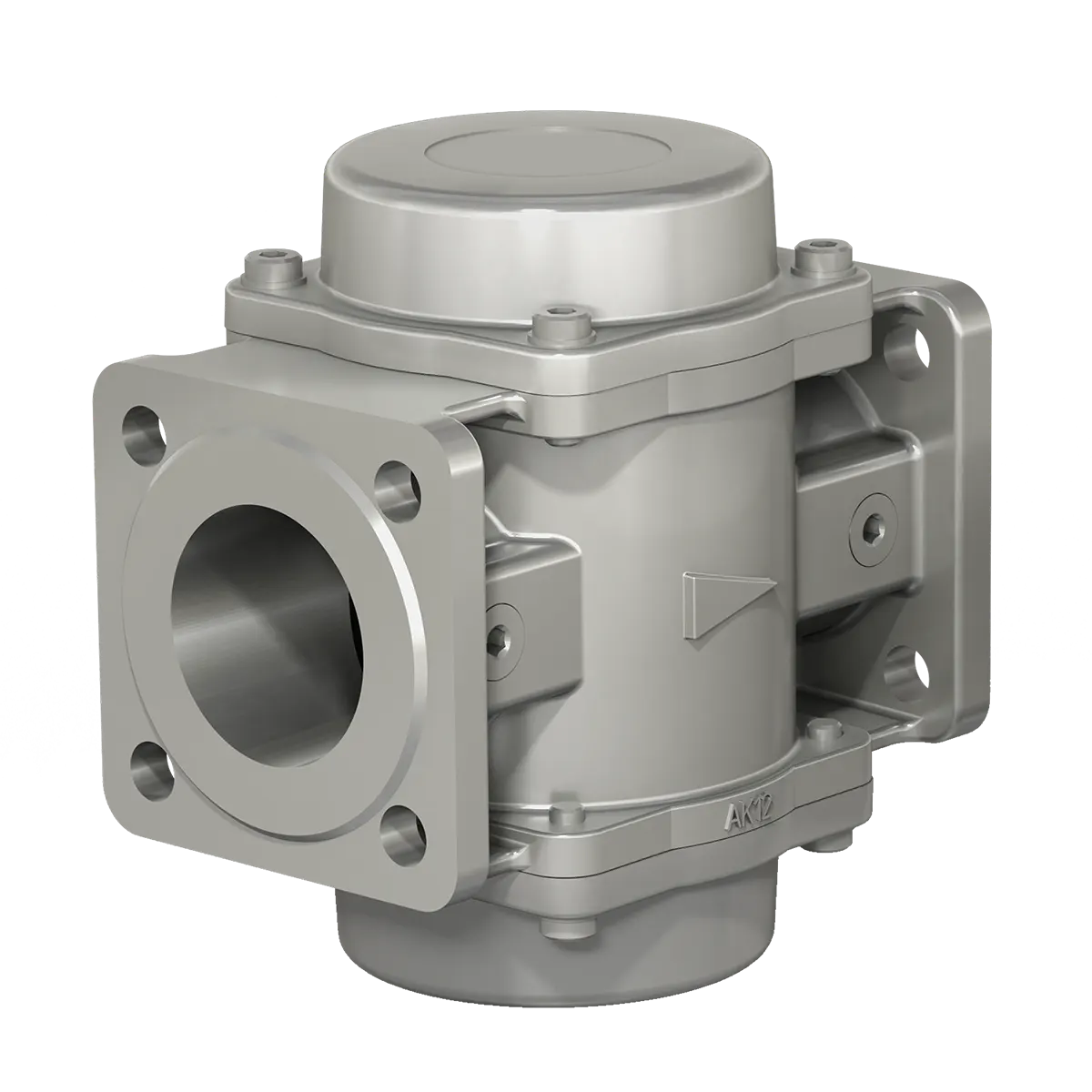

Фланцевые DN 25-100
Description
Фильтры предназначены для установки на газопроводах перед запорно-регулирующей арматурой газогорелочных устройств котлов, теплогенераторов, инфракрасных обогревателей и других газосжигающих установках с целью очистки газа от механических частиц для повышения надежности и долговечности работы оборудования.
МАТЕРИАЛ КОРПУСА:
- Алюминиевые сплавы АК12ОЧ, АК12ПЧ.
КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ:
- У3.1 (-30...+60 °C);
- У2 (-45...+60 °C);
- УХЛ1 (-60...+60 °C).
МАКСИМАЛЬНОЕ РАБОЧЕЕ ДАВЛЕНИЕ:
- 3 бар (0,3 МПа);
- 6 бар (0,6 МПа);
МАТЕРИАЛ ФИЛЬТРУЮЩИХ ЭЛЕМЕНТОВ (СТЕПЕНЬ ФИЛЬТРАЦИИ):
| Материал фильтрующего элемента | Степень фильтрации |
| Полимерный (полиэтилен) | 2 мкм |
| 5 мкм | |
| 10 мкм | |
| 20 мкм | |
| 50 мкм (по умолчанию) | |
| Сетчатый (металлическая сетка) | 400 мкм |
| 600 мкм | |
| 800 мкм |
ТЕМПЕРАТУРА РАБОЧЕЙ СРЕДЫ:
- (-40...+90 °C) - для фильтров с полимерным фильтрующим элементом;
- (-60...+120 °C) - для фильтров с сетчатым фильтрующим элементом.
МОНТАЖНОЕ ПОЛОЖЕНИЕ:
- на горизонтальных или вертикальных трубопроводах.
ДОПОЛНИТЕЛЬНО:
- Все фильтры могут быть укомплектованы индикаторами загрязненности фильтрующего элемента;
- Возможно изготовление фильтров в угловом исполнении корпуса;
- Возможно изготовление фильтров со встроенным конденсатоотводом;
- Конструкция фильтра позволяет снимать фильтрующий элемент для его очистки или замены без демонтажа фильтра с трубопровода.
Модификации
|
Наименование
фильтра |
DN
|
Давление
рабочее максимальное, МПа |
Рабочая площадь фильтр. элемента, м2
|
Размеры, мм |
Масса,
кг |
Коэффициент
сопротивления |

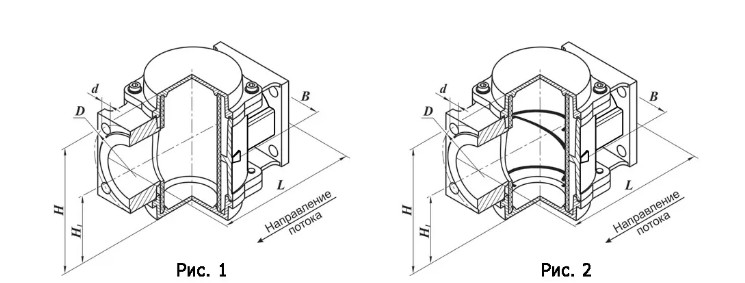

Рис.
|
|||||
| L | B | H | Н1 | D | d | |||||||
| ФН1-2 фл. |
25
|
0,3 |
0,023
|
160
|
95
|
192
|
96
|
75
|
11
|
2,9
|
2,2
|
1 |
| ФН1-6 фл. | 0,6 | 2 | ||||||||||
| ФН1¼-2 фл. |
32
|
0,3 |
0,03
|
162
|
100
|
180
|
90
|
90
|
12,5
|
3
|
3,3
|
1
|
| ФН1¼-6 фл. | 0,6 | 2 | ||||||||||
| ФН1½-2 фл. |
40
|
0,3 |
108
|
198
|
99
|
100
|
3,2
|
2,2
|
1
|
|||
| ФН1½-6 фл. | 0,6 | 2 | ||||||||||
| ФН2-2 фл. |
50
|
0,3 | 187 |
118
|
188
|
94
|
110
|
14
|
3,4
|
3
|
1
|
|
| ФН2-6 фл. | 0,6 | 2 | ||||||||||
| ФН2½-1 |
65
|
0,3 |
0,04
|
235
|
144
|
216
|
108
|
130
|
5,2
|
2,9
|
1
|
|
| ФН2½-6 | 0,6 | 2 | ||||||||||
| ФН3-1 |
80
|
0,3 |
0,05
|
258
|
168
|
226
|
113
|
150
|
18
|
6,4
|
3
|
1
|
| ФН3-6 | 0,6 | 2 | ||||||||||
| ФН4-1 |
100
|
0,3 |
0,06
|
278
|
185
|
252
|
126
|
170
|
7,5
|
4,4
|
1
|
|
| ФН4-6 | 0,6 | 2 | ||||||||||
