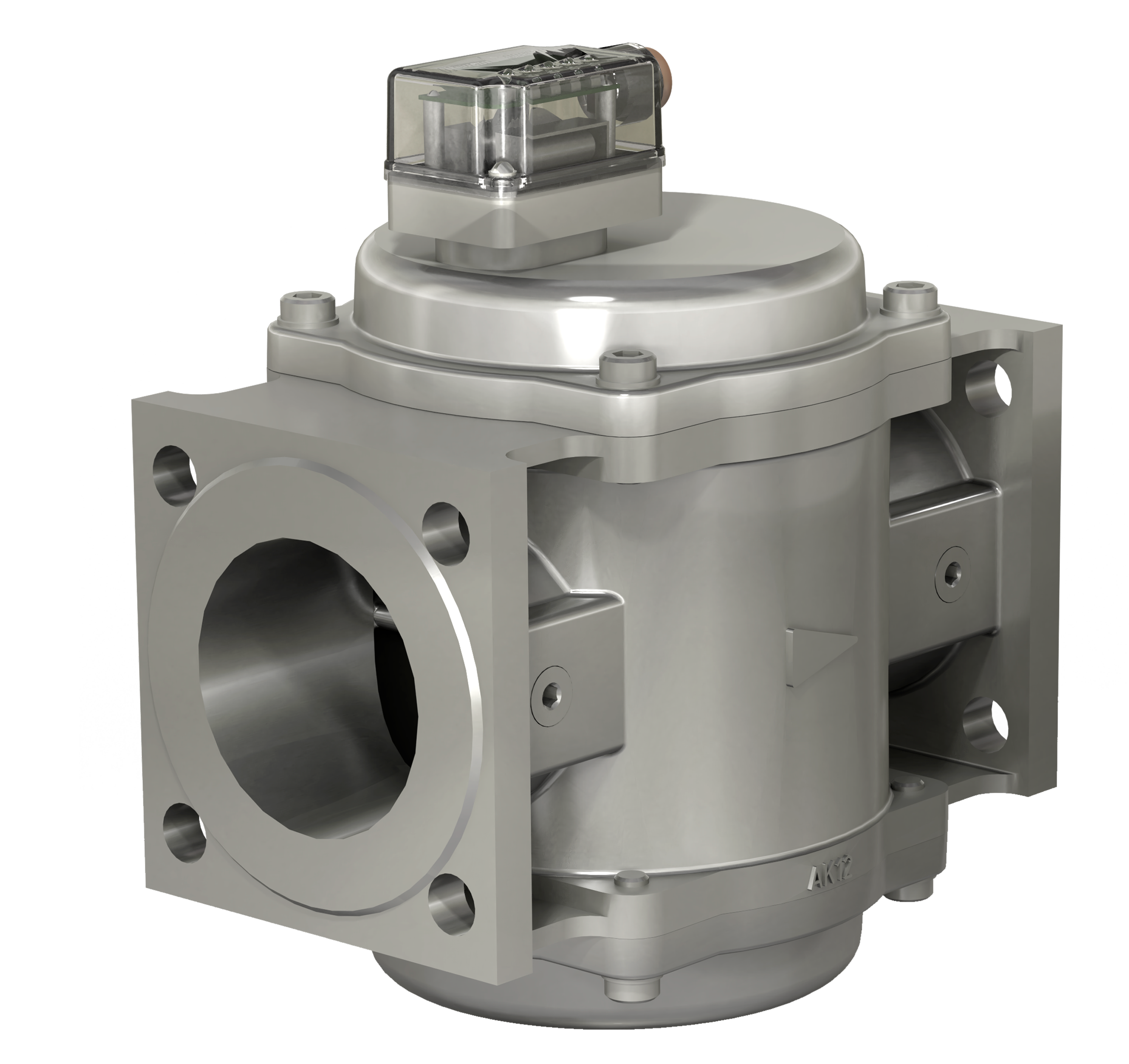

Фланцевые DN 25-100, с ИЗФ электрического типа
Description
Фильтры предназначены для установки на газопроводах перед запорно-регулирующей арматурой газогорелочных устройств котлов, теплогенераторов, инфракрасных обогревателей и других газосжигающих установках с целью очистки газа от механических частиц для повышения надежности и долговечности работы оборудования.
Встроенный индикатор загрязненности фильтрующего элемента позволяет контролировать степень загрязнения фильтра. Контроль загрязненности фильтроэлемента осуществляется визуально по светодиодной шкале, а также с помощью сигнала обратной связи (4…20 мА) на автоматику (для ИЗФ с питанием от сети 24 В).
МАТЕРИАЛ КОРПУСА:
- Алюминиевые сплавы АК12ОЧ, АК12ПЧ.
КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ:
- У3.1 (-30...+60 °C);
МАКСИМАЛЬНОЕ РАБОЧЕЕ ДАВЛЕНИЕ:
- 3 бар (0,3 МПа);
- 6 бар (0,6 МПа);
МАТЕРИАЛ ФИЛЬТРУЮЩИХ ЭЛЕМЕНТОВ (СТЕПЕНЬ ФИЛЬТРАЦИИ):
| Материал фильтрующего элемента | Степень фильтрации |
| Полимерный (полиэтилен) | 2 мкм |
| 5 мкм | |
| 10 мкм | |
| 20 мкм | |
| 50 мкм (по умолчанию) | |
| Сетчатый (металлическая сетка) | 400 мкм |
| 600 мкм | |
| 800 мкм |
НАПРЯЖЕНИЕ ПИТАНИЯ ИНДИКАТОРА ЗАГРЯЗНЕННОСТИ:
- работающего от сети: 24 В постоянного или переменного тока;
- работающего от батареи: 12 В пост. тока (включается при нажатии кнопки на корпусе индикатора).
МАКСИМАЛЬНЫЙ ПЕРЕПАД ДАВЛЕНИЯ НА ФИЛЬТРЕ, КОНТРОЛИРУЕМЫЙ ИНДИКАТОРОМ ЗАГРЯЗНЕННОСТИ:
- 10 кПа.
ТЕМПЕРАТУРА РАБОЧЕЙ СРЕДЫ:
- (-40...+90 °C) - для фильтров с полимерным фильтрующим элементом;
- (-60...+120 °C) - для фильтров с сетчатым фильтрующим элементом.
МОНТАЖНОЕ ПОЛОЖЕНИЕ:
- на горизонтальных или вертикальных трубопроводах.
ДОПОЛНИТЕЛЬНО:
- Возможно изготовление фильтров со встроенным конденсатоотводом;
- Конструкция фильтра позволяет снимать фильтрующий элемент для его очистки или замены без демонтажа фильтра с трубопровода.
Модификации
|
Наименование фильтра
|
DN
|
Давление рабочее максимальное, МПа
|
Рабочая площадь фильтр. элемента, м2
|
Размеры, мм |
Масса,
кг
|
Коэффициент
сопротивления
|

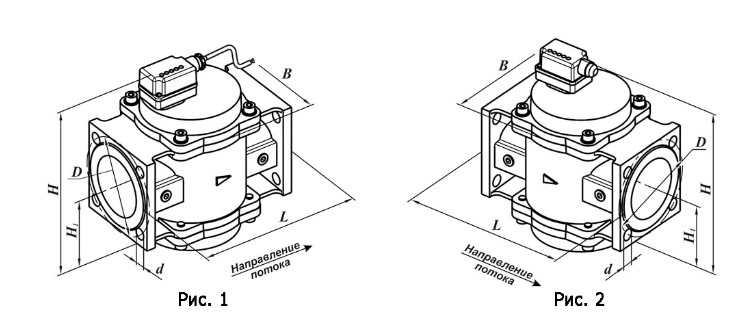

Рис.
|
|||||
| L | B | H | Н1 | D | d | |||||||
| ФН1-2 Ес фл. |
25
|
0,3
|
0,023
|
160
|
95
|
252
|
96
|
75
|
11
|
3,2
|
2,2
|
1
|
| ФН1-2 Ет фл. | 2 | |||||||||||
| ФН1-6 Ес фл. |
0,6
|
1
|
||||||||||
| ФН1-6 Ет фл. | 2 | |||||||||||
| ФН11/4-2 Ес фл. |
32
|
0,3
|
0,03
|
162
|
100
|
240
|
90
|
90
|
12,5
|
3,3
|
3,3
|
1 |
| ФН11/4-2 Ет фл. | 2 | |||||||||||
| ФН11/4-6 Ес фл. |
0,6
|
1 | ||||||||||
| ФН11/4-6 Ет фл. | 2 | |||||||||||
| ФН11/2-2 Ес фл. |
40
|
0,3
|
108
|
256
|
99
|
100
|
3,5
|
2,2
|
1 | |||
| ФН11/2-2 Ет фл. | 2 | |||||||||||
| ФН11/2-6 Ес фл. |
0,6
|
1 | ||||||||||
| ФН11/2-6 Ет фл. | 2 | |||||||||||
| ФН2-2 Ес фл. |
50
|
0,3
|
187
|
118
|
246
|
94
|
110
|
14
|
3,7
|
3
|
1 | |
| ФН2-2 Ет фл. | 2 | |||||||||||
| ФН2-6 Ес фл. |
0,6
|
1 | ||||||||||
| ФН2-6 Ет фл. | 2 | |||||||||||
| ФН21/2-1 Ес |
65
|
0,3
|
0,04
|
235
|
144
|
276
|
108
|
130
|
5,5
|
2,9
|
1 | |
| ФН21/2-1 Ет | 2 | |||||||||||
| ФН21/2-6 Ес |
0,6
|
1 | ||||||||||
| ФН21/2-6 Ет | 2 | |||||||||||
| ФН3-1 Ес |
80
|
0,3
|
0,05
|
258
|
168
|
286
|
113
|
150
|
18
|
6,7
|
3
|
1 |
| ФН3-1 Ет | 2 | |||||||||||
| ФН3-6 Ес |
0,6
|
1 | ||||||||||
| ФН3-6 Ет | 2 | |||||||||||
| ФН4-1 Ес |
100
|
0,3
|
0,06
|
278
|
185
|
312
|
126
|
170
|
7,8
|
4,4
|
1 | |
| ФН4-1 Ет | 2 | |||||||||||
| ФН4-6 Ес |
0,6
|
1 | ||||||||||
| ФН4-6 Ет | 2 | |||||||||||
