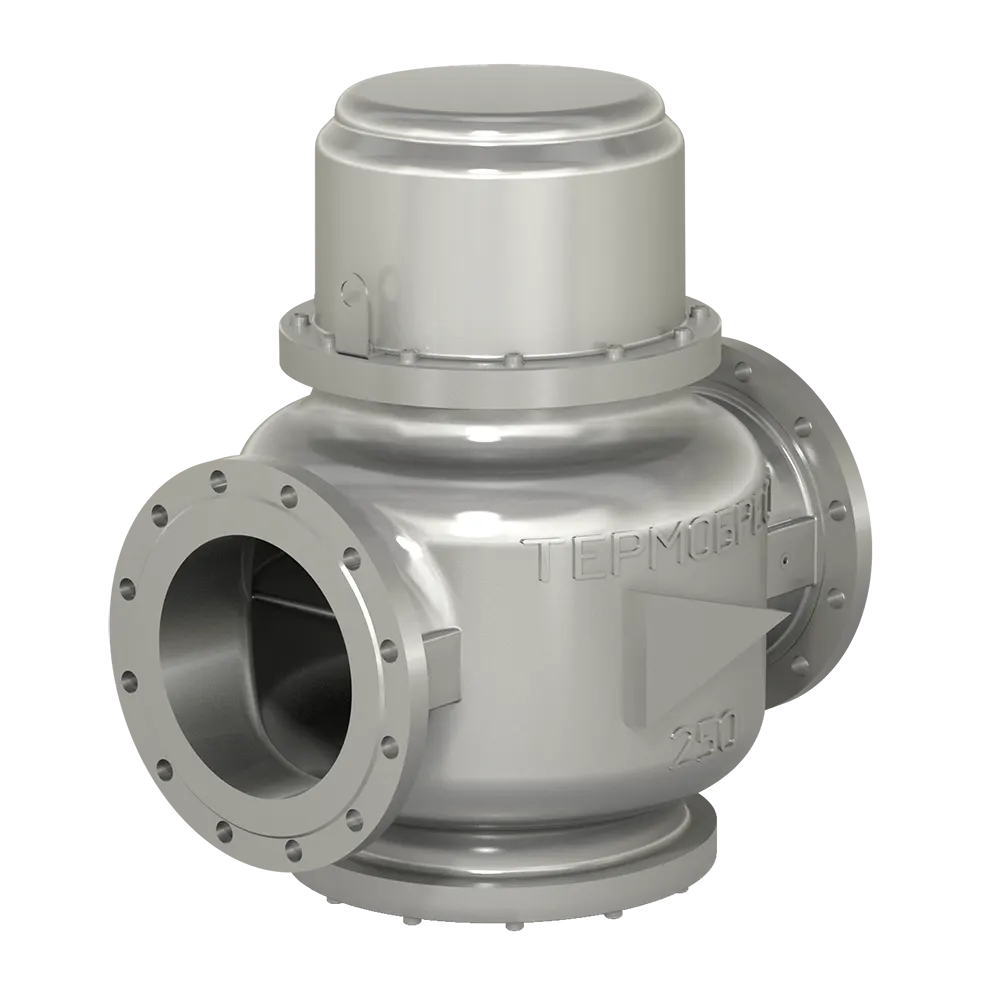

Фланцевые DN 250, 300, стальные
Description
Фильтры предназначены для установки на газопроводах перед запорно-регулирующей арматурой газогорелочных устройств котлов, теплогенераторов, инфракрасных обогревателей и других газосжигающих установках с целью очистки газа от механических частиц для повышения надежности и долговечности работы оборудования.
МАТЕРИАЛ КОРПУСА:
- Легированная сталь.
КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ:
- У3.1 (-30...+60 °C);
- У2 (-45...+60 °C);
- УХЛ1 (-60...+60 °C).
МАКСИМАЛЬНОЕ РАБОЧЕЕ ДАВЛЕНИЕ:
- 3 бар (0,3 МПа);
- 6 бар (0,6 МПа);
- 16 бар (1,6 МПа).
ИСПОЛНЕНИЕ ФИЛЬТРОВ:
- 1 - длинная верхняя крышка, короткая нижняя крышка;
- 2 - длинные верхняя и нижняя крышки.
МАТЕРИАЛ ФИЛЬТРУЮЩИХ ЭЛЕМЕНТОВ (СТЕПЕНЬ ФИЛЬТРАЦИИ):
| Материал фильтрующего элемента | Степень фильтрации |
| Полимерный (полиэтилен) | 2 мкм |
| 5 мкм | |
| 10 мкм | |
| 20 мкм | |
| 50 мкм (по умолчанию) | |
| Сетчатый (металлическая сетка) | 400 мкм |
| 600 мкм | |
| 800 мкм |
ТЕМПЕРАТУРА РАБОЧЕЙ СРЕДЫ:
- (-40...+90 °C) - для фильтров с полимерным фильтрующим элементом;
- (-60...+120 °C) - для фильтров с сетчатым фильтрующим элементом.
МОНТАЖНОЕ ПОЛОЖЕНИЕ:
- на горизонтальных или вертикальных трубопроводах.
ДОПОЛНИТЕЛЬНО:
- Все фильтры могут быть укомплектованы индикаторами загрязненности фильтрующего элемента;
- Возможно изготовление фильтров со встроенным конденсатоотводом;
- Конструкция фильтра позволяет снимать фильтрующий элемент для его очистки или замены без демонтажа фильтра с трубопровода.
Модификации
|
Наименование фильтра
|
DN
|
Давление рабочее макси-мальное, МПа
|
Рабочая площадь фильтр. элемента, м2
|
Размеры, мм |
Масса, кг
|
Коэффициент сопротивления
|

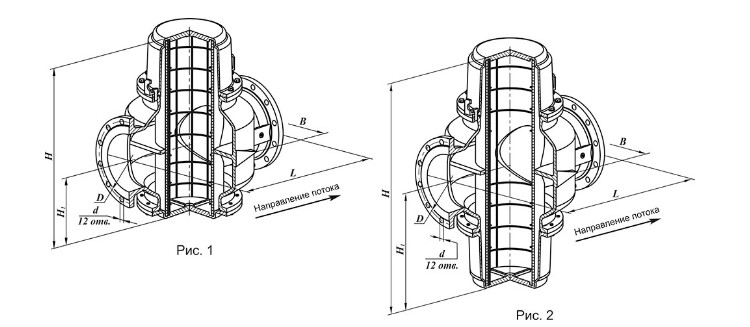

Рис.
|
|||||
| L | B | H | Н1 | D | d | |||||||
| ФН10-6.1 ст. |
250
|
0,6
|
0,62 |
700
|
540
|
790 | 295 |
350
|
22
|
200 | 4,5 | 1 |
| ФН10-6.2 ст. | 0,79 | 985 | 490 | 215 | 4 | 2 | ||||||
| ФН12-6.1 ст. |
300
|
0,85 |
850
|
650
|
890 | 340 |
400
|
300 | 4,5 | 1 | ||
| ФН12-6.2 ст. | 1,05 | 1085 | 540 | 320 | 4 | 2 | ||||||
