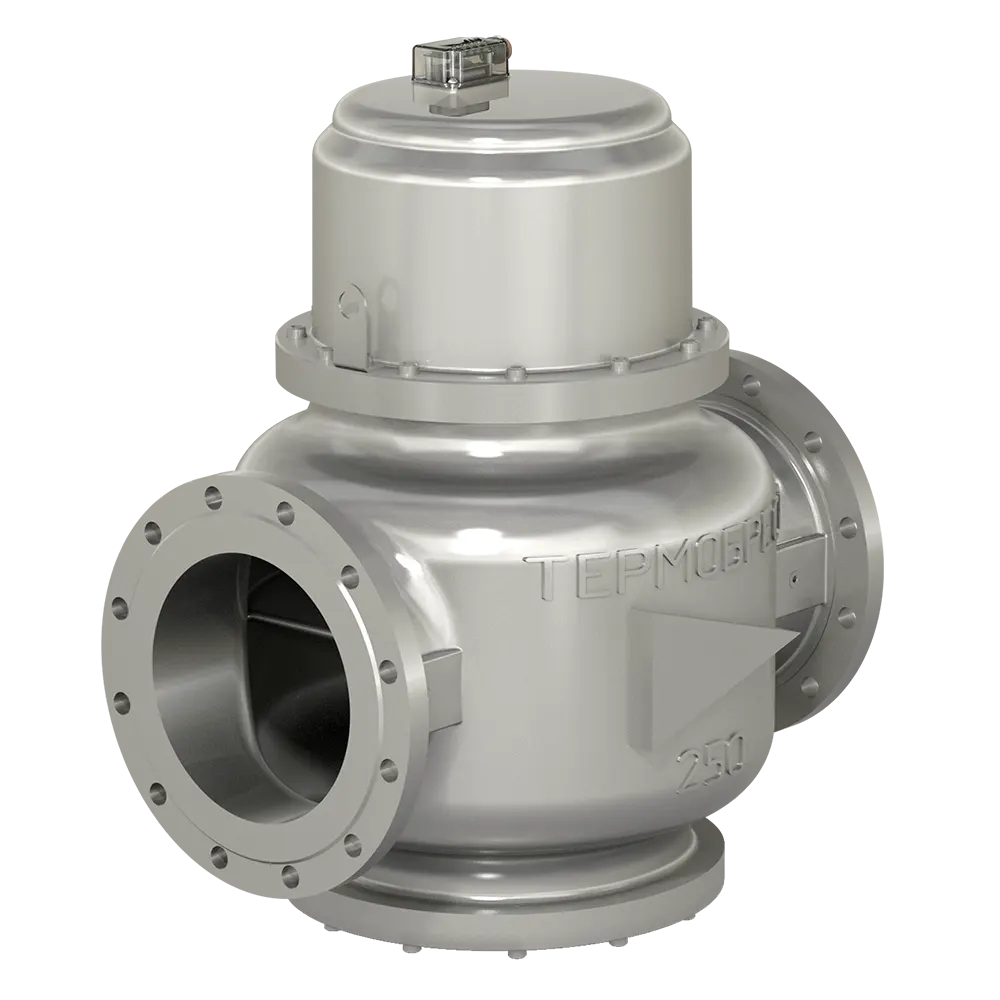

Фланцевые DN 250, 300, стальные, с ИЗФ электрического типа
Фильтры предназначены для установки на газопроводах перед запорно-регулирующей арматурой газогорелочных устройств котлов, теплогенераторов, инфракрасных обогревателей и других газосжигающих установках с целью очистки газа от механических частиц для повышения надежности и долговечности работы оборудования.
Встроенный индикатор загрязненности фильтрующего элемента позволяет контролировать степень загрязнения фильтра. Контроль загрязненности фильтроэлемента осуществляется визуально по светодиодной шкале, а также с помощью сигнала обратной связи (4…20 мА) на автоматику (для ИЗФ с питанием от сети 24 В).
МАТЕРИАЛ КОРПУСА:
- Легированная сталь (для DN 125, 150, 200);
- Серый или высокопрочный чугун (для DN 150, 200).
КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ:
- У3.1 (-30...+60 °C);
МАКСИМАЛЬНОЕ РАБОЧЕЕ ДАВЛЕНИЕ:
- 3 бар (0,3 МПа);
- 6 бар (0,6 МПа);
ИСПОЛНЕНИЕ ФИЛЬТРОВ:
- 1 - длинная верхняя крышка, короткая нижняя крышка;
- 2 - длинные верхняя и нижняя крышки.
МАТЕРИАЛ ФИЛЬТРУЮЩИХ ЭЛЕМЕНТОВ (СТЕПЕНЬ ФИЛЬТРАЦИИ):
Материал фильтрующего элемента | Степень фильтрации |
Полимерный (полиэтилен) | 2 мкм |
5 мкм | |
10 мкм | |
20 мкм | |
50 мкм (по умолчанию) | |
Сетчатый (металлическая сетка) | 400 мкм |
600 мкм | |
800 мкм |
НАПРЯЖЕНИЕ ПИТАНИЯ ИНДИКАТОРА ЗАГРЯЗНЕННОСТИ:
- работающего от сети: 24 В постоянного или переменного тока;
- работающего от батареи: 12 В пост. тока (включается при нажатии кнопки на корпусе индикатора).
МАКСИМАЛЬНЫЙ ПЕРЕПАД ДАВЛЕНИЯ НА ФИЛЬТРЕ, КОНТРОЛИРУЕМЫЙ ИНДИКАТОРОМ ЗАГРЯЗНЕННОСТИ:
- 10 кПа.
ТЕМПЕРАТУРА РАБОЧЕЙ СРЕДЫ:
- (-40...+90 °C) - для фильтров с полимерным фильтрующим элементом;
- (-60...+120 °C) - для фильтров с сетчатым фильтрующим элементом.
МОНТАЖНОЕ ПОЛОЖЕНИЕ:
- на горизонтальных или вертикальных трубопроводах.
ДОПОЛНИТЕЛЬНО:
- Возможно изготовление фильтров со встроенным конденсатоотводом;
- Конструкция фильтра позволяет снимать фильтрующий элемент для его очистки или замены без демонтажа фильтра с трубопровода.
Модификации
Наименование
фильтра
|
DN
|
Давление
рабочее
макси-мальное,
МПа
|
Рабочая
площадь
фильт-рующего
элемента, м2
|

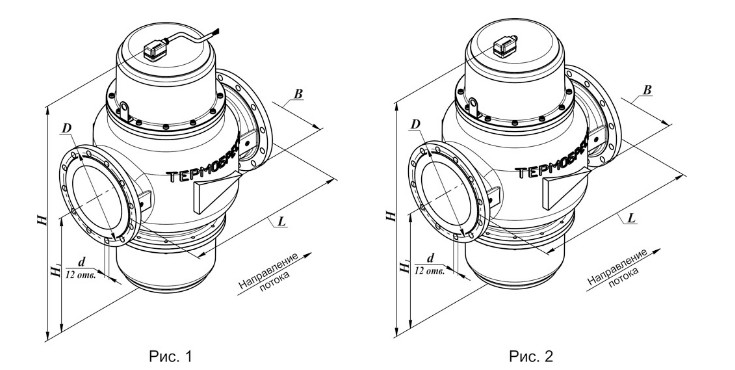

Размеры, мм |
Масса, кг
|
Коэффи-
циент
сопротив-
ления
|
Рис.
|
|||||
L | B | H | Н1 | D | d | |||||||
ФН10-6.1 Ес ст. |
250
|
0,6 | 0,62 |
700
|
540
|
850 | 295 |
350
|
22
|
200 | 4,5 | 1 |
ФН10-6.1 Ет ст. | 2 | |||||||||||
ФН10-6.2 Ес ст. | 0,79 | 1040 | 490 | 215 | 4,0 | 1 | ||||||
ФН10-6.2 Ет ст. | 2 | |||||||||||
ФН12-6.1 Ес ст. |
300
|
0,85 |
850
|
650
|
950 | 340 |
400
|
300 | 4,5 | 1 | ||
ФН12-6.1 Ет ст. | 2 | |||||||||||
ФН12-6.2 Ес ст. | 1,05 | 1140 | 540 | 320 | 4,0 | 1 | ||||||
ФН12-6.2 Ет ст. | 2 |
