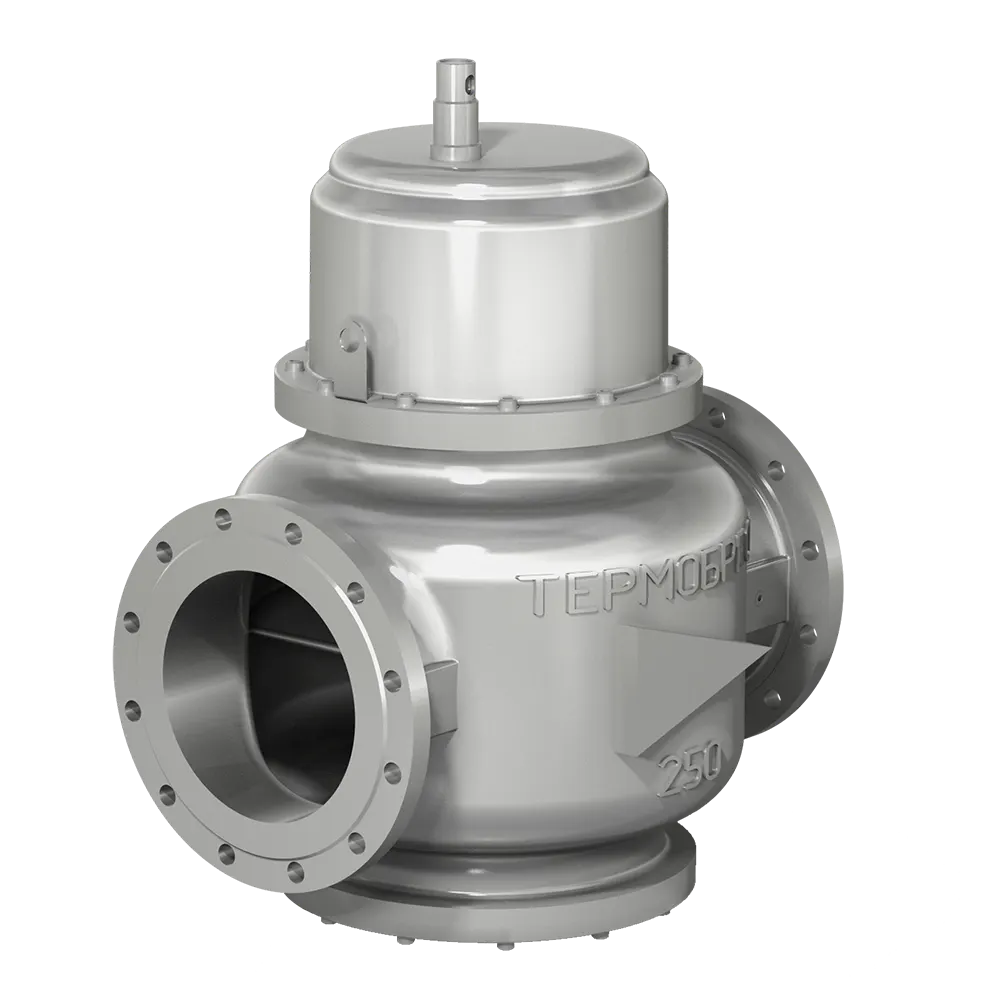

Фланцевые DN 250, 300, стальные, с ИЗФ механического типа

Description



Фильтры предназначены для установки на газопроводах перед запорно-регулирующей арматурой газогорелочных устройств котлов, теплогенераторов, инфракрасных обогревателей и других газосжигающих установках с целью очистки газа от механических частиц для повышения надежности и долговечности работы оборудования.

Встроенный индикатор загрязненности фильтрующего элемента позволяет контролировать степень загрязнения фильтра. Контроль загрязненности осуществляется визуально, по мере перекрытия смотрового окна индикаторным элементом.

МАТЕРИАЛ КОРПУСА:

  • Легированная сталь.

КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ:

  • У3.1 (-30...+60 °C);
  • У2 (-45...+60 °C);
  • УХЛ1 (-60...+60 °C).

МАКСИМАЛЬНОЕ РАБОЧЕЕ ДАВЛЕНИЕ:

  • 3 бар (0,3 МПа);
  • 6 бар (0,6 МПа);
  • 16 бар (1,6 МПа).

ИСПОЛНЕНИЕ ФИЛЬТРОВ:

  • 1 - длинная верхняя крышка, короткая нижняя крышка;
  • 2 - длинные верхняя и нижняя крышки.

МАТЕРИАЛ ФИЛЬТРУЮЩИХ ЭЛЕМЕНТОВ (СТЕПЕНЬ ФИЛЬТРАЦИИ):

Материал фильтрующего элемента Степень фильтрации
Полимерный (полиэтилен) 2 мкм
5 мкм
10 мкм
20 мкм
50 мкм (по умолчанию)
Сетчатый (металлическая сетка) 400 мкм
600 мкм
800 мкм

ТЕМПЕРАТУРА РАБОЧЕЙ СРЕДЫ:

  • (-40...+90 °C) - для фильтров с полимерным фильтрующим элементом;
  • (-60...+120 °C) - для фильтров с сетчатым фильтрующим элементом.

МОНТАЖНОЕ ПОЛОЖЕНИЕ:

  • на горизонтальных или вертикальных трубопроводах.

ДОПОЛНИТЕЛЬНО:

  • Возможно изготовление фильтров со встроенным конденсатоотводом;
  • Конструкция фильтра позволяет снимать фильтрующий элемент для его очистки или замены без демонтажа фильтра с трубопровода.

Модификации


Наименование фильтра
DN
Давление рабочее максимальное, МПа
Рабочая площадь фильтрующего элемента, м2
Размеры, мм
Масса, кг
Коэффи-
циент
сопротив-
ления

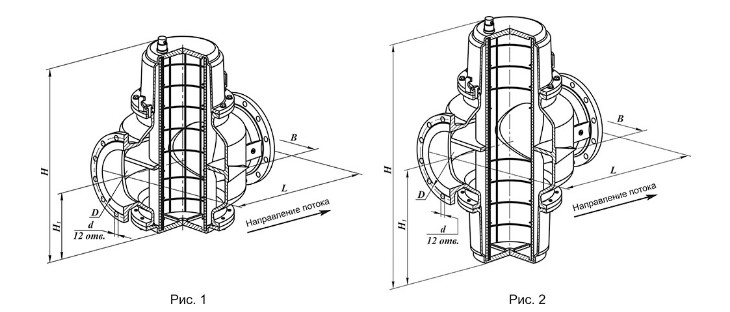

Рис.
L B H Н1 D d
ФН10-6.1 М ст.
250
0,6 0,62
700
540
885 295
350
22
200 4,5 1
ФН10-6.2 М ст. 0,79 1085 490 215 4 2
ФН12-6.1 М ст.
300
0,85
850
650
985 340
400
300 4,5 1
ФН12-6.2 М ст. 1,05 1185 540 320 4 2
