Фланцевые DN 32-100, с ИЗФ стрелочного типа
Description
Фильтры предназначены для установки на газопроводах перед запорно-регулирующей арматурой газогорелочных устройств котлов, теплогенераторов, инфракрасных обогревателей и других газосжигающих установках с целью очистки газа от механических частиц для повышения надежности и долговечности работы оборудования.

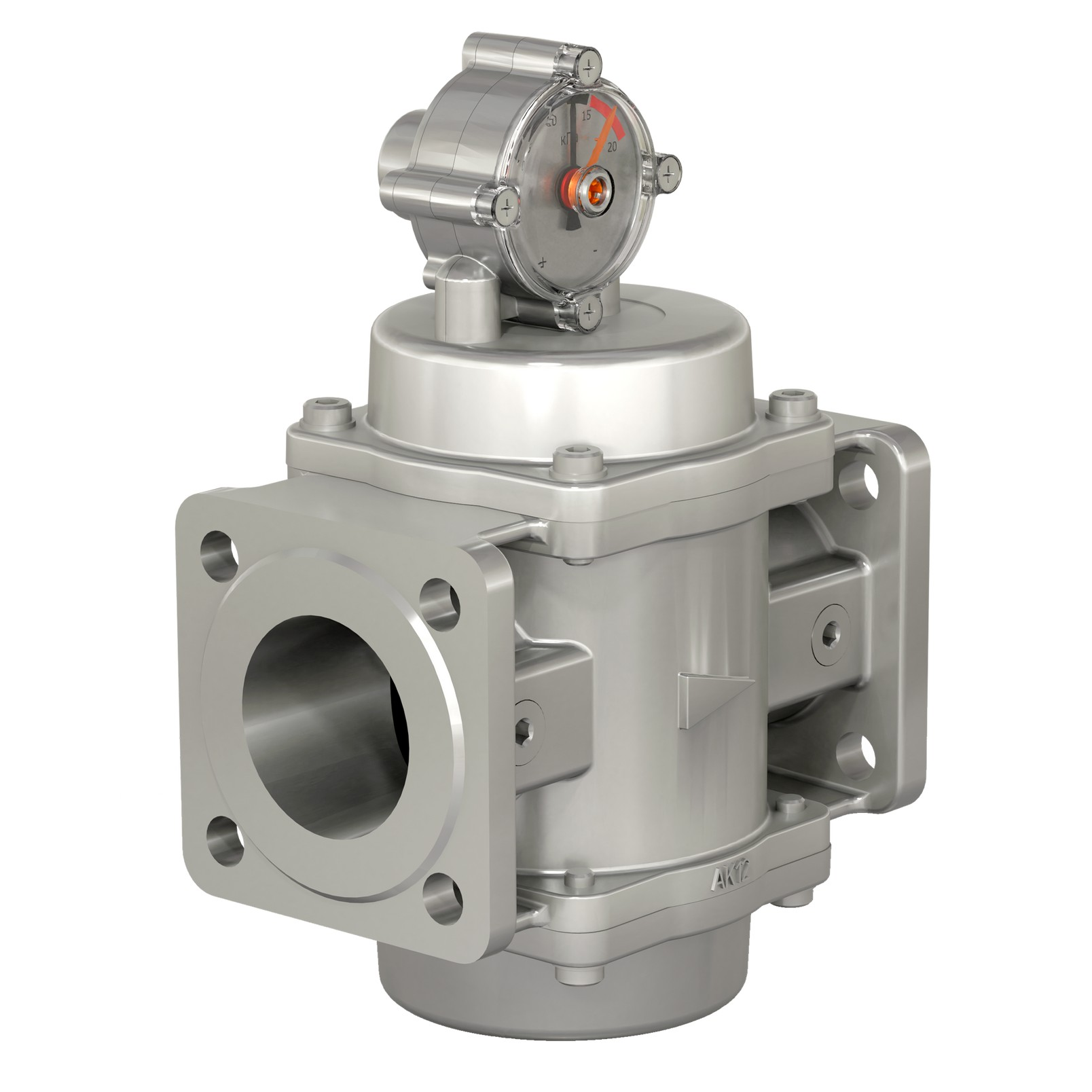

Встроенный индикатор загрязненности фильтрующего элемента позволяет контролировать степень загрязнения фильтра. Контроль загрязненности осуществляется визуально с помощью показаний стрелки на шкале.
МАТЕРИАЛ КОРПУСА:
- Алюминиевые сплавы АК12ОЧ, АК12ПЧ.
КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ:
- У3.1 (-30...+60 °C).
МАКСИМАЛЬНОЕ РАБОЧЕЕ ДАВЛЕНИЕ:
- 3 бар (0,3 МПа);
- 6 бар (0,6 МПа).
МАТЕРИАЛ ФИЛЬТРУЮЩИХ ЭЛЕМЕНТОВ (СТЕПЕНЬ ФИЛЬТРАЦИИ):
| Материал фильтрующего элемента | Степень фильтрации |
| Полимерный (полиэтилен) | 2 мкм |
| 5 мкм | |
| 10 мкм | |
| 20 мкм | |
| 50 мкм (по умолчанию) | |
| Сетчатый (металлическая сетка) | 400 мкм |
| 600 мкм | |
| 800 мкм |
МАКСИМАЛЬНЫЙ ПЕРЕПАД ДАВЛЕНИЯ НА ФИЛЬТРЕ, КОНТРОЛИРУЕМЫЙ ИНДИКАТОРОМ ЗАГРЯЗНЕННОСТИ:
- 30 кПа.
ТЕМПЕРАТУРА РАБОЧЕЙ СРЕДЫ:
- (-40...+90 °C) - для фильтров с полимерным фильтрующим элементом;
- (-60...+120 °C) - для фильтров с сетчатым фильтрующим элементом.
МОНТАЖНОЕ ПОЛОЖЕНИЕ:
- на горизонтальных или вертикальных трубопроводах.
ДОПОЛНИТЕЛЬНО:
- Возможно изготовление фильтров со встроенным конденсатоотводом;
- Конструкция фильтра позволяет снимать фильтрующий элемент для его очистки или замены без демонтажа фильтра с трубопровода.
Модификации
|
Наименование
фильтра |
DN
|
Давление
рабочее максимальное, МПа |
Рабочая
площадь фильтр. элемента, м2 |

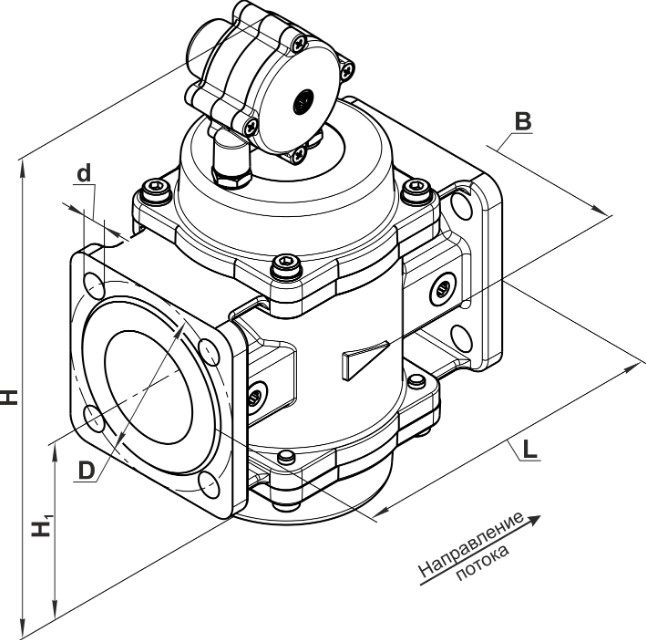

Размеры, мм |
Масса,
кг |
Коэффициент
сопротивления |
|||||
| L | B | H | Н1 | D | d | ||||||
| ФН1¼-2С фл. |
32
|
0,3 |
0,03
|
162
|
100
|
264
|
90
|
90
|
12,5
|
3,3
|
3,3
|
| ФН1¼-6С фл. | 0,6 | ||||||||||
| ФН1½-2С фл. |
40
|
0,3 |
108
|
282
|
99
|
100
|
3,5
|
2,2
|
|||
| ФН1½-6С фл. | 0,6 | ||||||||||
| ФН2-2С фл. |
50
|
0,3 | 187 |
118
|
272
|
94
|
110
|
14
|
3,7
|
3
|
|
| ФН2-6С фл. | 0,6 | ||||||||||
| ФН2½-1С |
65
|
0,3 |
0,04
|
235
|
144
|
300
|
108
|
130
|
5,5
|
2,9
|
|
| ФН2½-6С | 0,6 | ||||||||||
| ФН3-1С |
80
|
0,3 |
0,05
|
258
|
168
|
310
|
113
|
150
|
18
|
6,7
|
3
|
| ФН3-6С | 0,6 | ||||||||||
| ФН4-1С |
100
|
0,3 |
0,06
|
278
|
183
|
338
|
126
|
170
|
7,8
|
4,4
|
|
