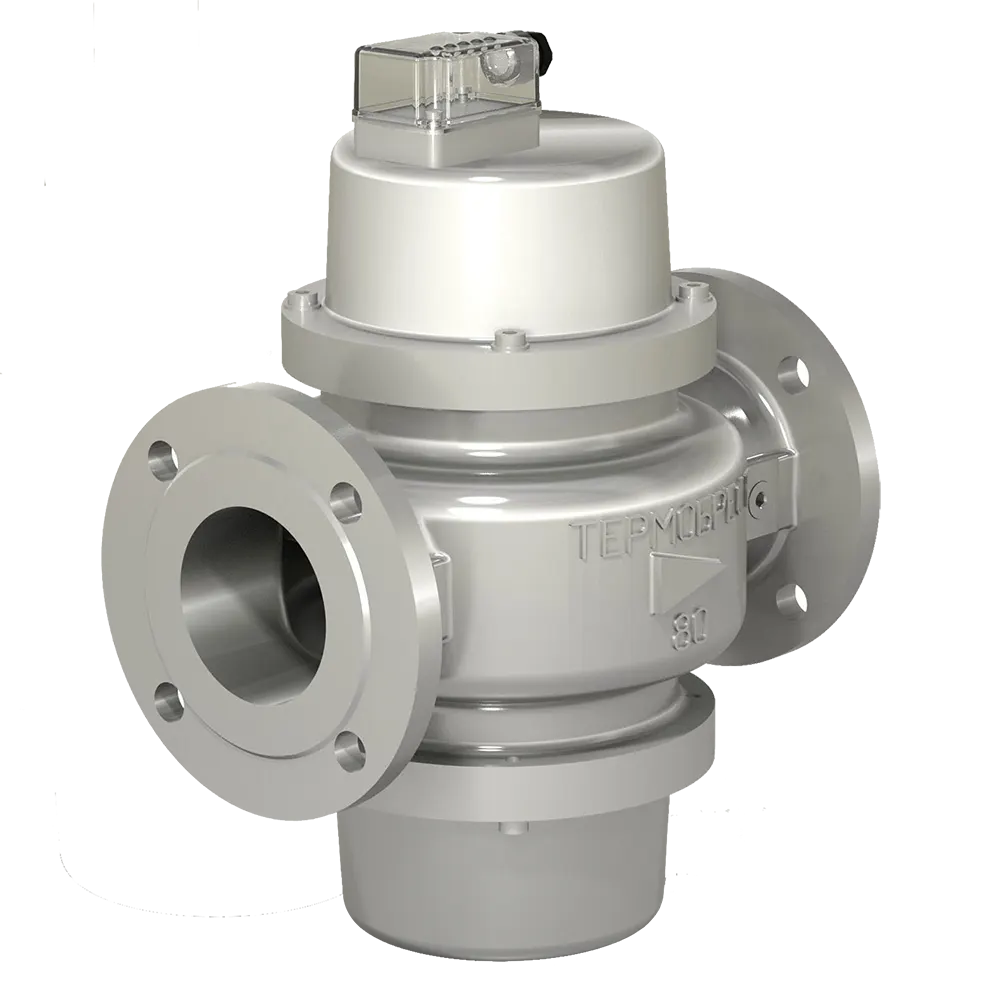

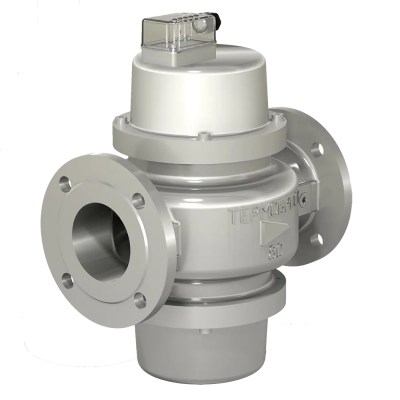

Фланцевые DN 32-100, стальные, с ИЗФ электрического типа

Description

Фильтры предназначены для установки на газопроводах перед запорно-регулирующей арматурой газогорелочных устройств котлов, теплогенераторов, инфракрасных обогревателей и других газосжигающих установках с целью очистки газа от механических частиц для повышения надежности и долговечности работы оборудования.

Встроенный индикатор загрязненности фильтрующего элемента позволяет контролировать степень загрязнения фильтра. Контроль загрязненности фильтроэлемента осуществляется визуально по светодиодной шкале, а также с помощью сигнала обратной связи (4…20 мА) на автоматику (для ИЗФ с питанием от сети 24 В).

МАТЕРИАЛ КОРПУСА:

  • Легированная сталь.

КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ:

  • У3.1 (-30...+60 °C);

МАКСИМАЛЬНОЕ РАБОЧЕЕ ДАВЛЕНИЕ:

  • 3 бар (0,3 МПа);
  • 6 бар (0,6 МПа);

МАТЕРИАЛ ФИЛЬТРУЮЩИХ ЭЛЕМЕНТОВ (СТЕПЕНЬ ФИЛЬТРАЦИИ):

Материал фильтрующего элемента Степень фильтрации
Полимерный (полиэтилен) 2 мкм
5 мкм
10 мкм
20 мкм
50 мкм (по умолчанию)
Сетчатый (металлическая сетка) 400 мкм
600 мкм
800 мкм

НАПРЯЖЕНИЕ ПИТАНИЯ ИНДИКАТОРА ЗАГРЯЗНЕННОСТИ:

  • работающего от сети: 24 В постоянного или переменного тока;
  • работающего от батареи: 12 В пост. тока (включается при нажатии кнопки на корпусе индикатора).

МАКСИМАЛЬНЫЙ ПЕРЕПАД ДАВЛЕНИЯ НА ФИЛЬТРЕ, КОНТРОЛИРУЕМЫЙ ИНДИКАТОРОМ ЗАГРЯЗНЕННОСТИ:

  • 10 кПа.

ТЕМПЕРАТУРА РАБОЧЕЙ СРЕДЫ:

  • (-40...+90 °C) - для фильтров с полимерным фильтрующим элементом;
  • (-60...+120 °C) - для фильтров с сетчатым фильтрующим элементом.

МОНТАЖНОЕ ПОЛОЖЕНИЕ:

  • на горизонтальных или вертикальных трубопроводах.

ДОПОЛНИТЕЛЬНО:

  • Возможно изготовление фильтров со встроенным конденсатоотводом;
  • Конструкция фильтра позволяет снимать фильтрующий элемент для его очистки или замены без демонтажа фильтра с трубопровода.

Модификации


Наименование
фильтра
DN
Давление
рабочее
макси-мальное,
МПа
Рабочая
площадь
фильтр.
элемента, м2

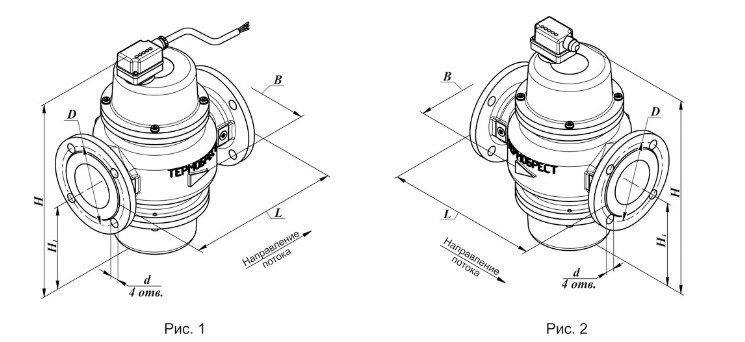

Размеры, мм
Масса,
кг
Коэффи-
циент
сопротив-
ления
Рис.
L B H Н1 D d
ФН1¼-2Ес ст. фл.
32
0,3
0,03
190
121
237
90
90
 14
6,7
3,0
1
ФН1¼-2Ет ст. фл.
2
ФН1¼-6Ес ст. фл. 0,6 1
ФН1¼-6Ет ст. фл. 2
ФН1½-2Ес ст. фл.
40
0,3
0,035
210
160
253
98
100
7,2
2,5
1
ФН1½-2Ет ст. фл.
2
ФН1½-6Ес ст. фл. 0,6 1
ФН1½-6Ет ст. фл. 2
ФН2-2Ес ст. фл.
50
0,3
0,045
240
155
270
107
110
14,7
2,8
1
ФН2-2Ет ст. фл.
2
ФН2-6Ес ст. фл. 0,6 1
ФН2-6Ет ст. фл. 2
ФН2½-1Ес ст.
65
0,3
0,09
 270
 200
 380
 162
 130
23
2,6
1
ФН2½-1Ет ст.
2
ФН2½-6Ес ст. 0,6 1
ФН2½-6Ет ст. 2
ФН3-1Ес ст.
80
0,3
0,12
310
230
410
177
150
18
26
2,8
1
ФН3-1Ет ст.
2
ФН3-6Ес ст. 0,6 1
ФН3-6Ет ст. 2
ФН4-1Ес ст.
 100
0,3
0,14
350
260
430
187
170
32
4
1
ФН4-1Ет ст.
2
ФН4-6Ес ст. 0,6 1
ФН4-6Ет ст. 2
