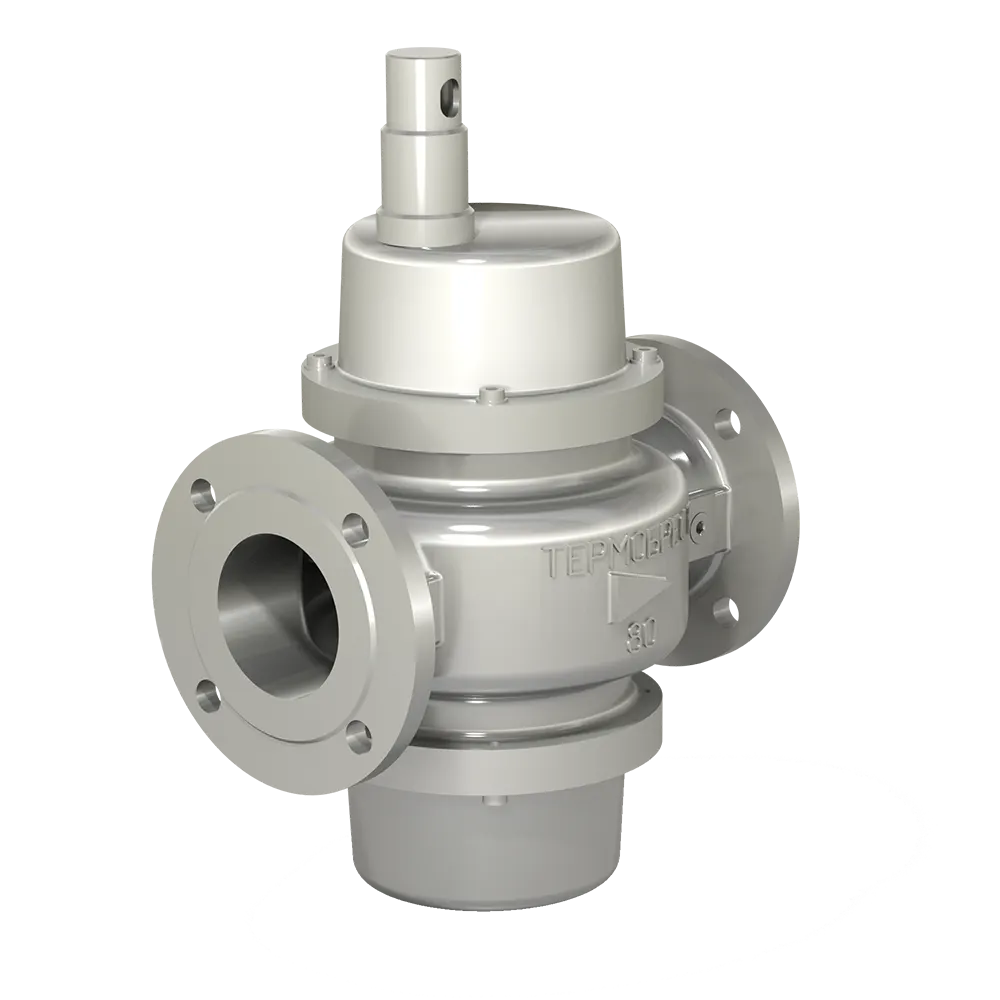

Фланцевые DN 32-100, стальные, с ИЗФ механического типа
Description
Фильтры предназначены для установки на газопроводах перед запорно-регулирующей арматурой газогорелочных устройств котлов, теплогенераторов, инфракрасных обогревателей и других газосжигающих установках с целью очистки газа от механических частиц для повышения надежности и долговечности работы оборудования.
Встроенный индикатор загрязненности фильтрующего элемента позволяет контролировать степень загрязнения фильтра. Контроль загрязненности осуществляется визуально, по мере перекрытия смотрового окна индикаторным элементом.
МАТЕРИАЛ КОРПУСА:
- Легированная сталь.
КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ:
- У3.1 (-30...+60 °C);
- У2 (-45...+60 °C);
- УХЛ1 (-60...+60 °C).
МАКСИМАЛЬНОЕ РАБОЧЕЕ ДАВЛЕНИЕ:
- 3 бар (0,3 МПа);
- 6 бар (0,6 МПа);
МАТЕРИАЛ ФИЛЬТРУЮЩИХ ЭЛЕМЕНТОВ (СТЕПЕНЬ ФИЛЬТРАЦИИ):
| Материал фильтрующего элемента | Степень фильтрации |
| Полимерный (полиэтилен) | 2 мкм |
| 5 мкм | |
| 10 мкм | |
| 20 мкм | |
| 50 мкм (по умолчанию) | |
| Сетчатый (металлическая сетка) | 400 мкм |
| 600 мкм | |
| 800 мкм |
МАКСИМАЛЬНЫЙ ПЕРЕПАД ДАВЛЕНИЯ НА ФИЛЬТРЕ, КОНТРОЛИРУЕМЫЙ ИНДИКАТОРОМ ЗАГРЯЗНЕННОСТИ:
- 10 кПа.
ТЕМПЕРАТУРА РАБОЧЕЙ СРЕДЫ:
- (-40...+90 °C) - для фильтров с полимерным фильтрующим элементом;
- (-60...+120 °C) - для фильтров с сетчатым фильтрующим элементом.
МОНТАЖНОЕ ПОЛОЖЕНИЕ:
- на горизонтальных или вертикальных трубопроводах.
ДОПОЛНИТЕЛЬНО:
- Возможно изготовление фильтров со встроенным конденсатоотводом;
- Конструкция фильтра позволяет снимать фильтрующий элемент для его очистки или замены без демонтажа фильтра с трубопровода.
Модификации
|
Наименование фильтра
|
DN
|
Давление рабочее максимальное, МПа
|
Рабочая площадь фильтрующ. элемента, м2
|
Размеры, мм |
Масса,
кг
|
Коэффи-
циент -сопротив-
ления
|

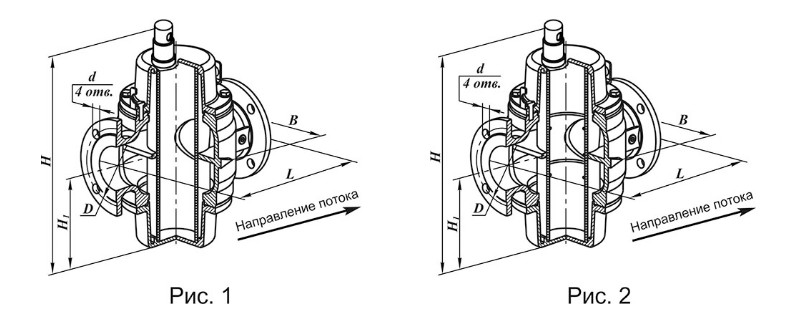

Рис.
|
|||||
| L | B | H | Н1 | D | d | |||||||
| ФН1¼-2М ст. фл. |
32
|
0,3 |
0,03
|
190
|
122
|
277
|
90
|
90
|
14
|
6,7
|
3
|
1
|
| ФН1¼-6М ст. фл. | 0,6 | 2 | ||||||||||
| ФН1½-2М ст. фл. |
40
|
0,3 |
0,035
|
210
|
160
|
290
|
98
|
100
|
7,5
|
2,5
|
1
|
|
| ФН1½-6М ст. фл. | 0,6 | 2 | ||||||||||
| ФН2-2М ст. фл. |
50
|
0,3 |
0,045
|
240
|
155
|
307
|
107
|
110
|
15
|
2,8
|
1
|
|
| ФН2-6М ст. фл. | 0,6 | 2 | ||||||||||
| ФН2½-1М ст. |
65
|
0,3 |
0,09
|
270
|
200
|
420
|
162
|
130
|
23,5
|
2,6
|
1
|
|
| ФН2½-6М ст. | 0,6 | 2 | ||||||||||
| ФН3-1М ст. |
80
|
0,3 |
0,12
|
310
|
230
|
450
|
177
|
150
|
18
|
26,5
|
2,8
|
1
|
| ФН3-6М ст. | 0,6 | 2 | ||||||||||
| ФН4-1М ст. |
100
|
0,3 |
0,14
|
350
|
260
|
470
|
187
|
170
|
32,5
|
4
|
1
|
|
| ФН4-6М ст. | 0,6 | 2 | ||||||||||
