Фланцевые DN 32-200, стальные

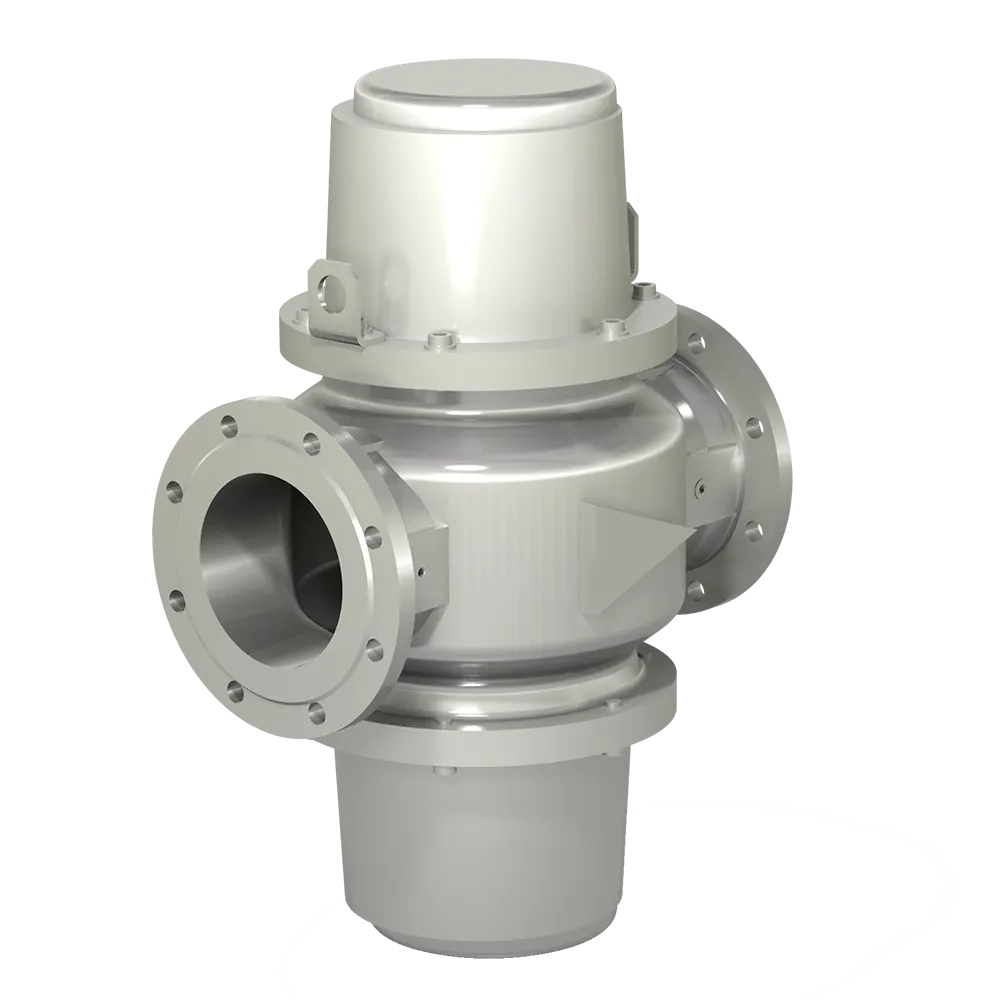

изображение_2024-07-02_141327143
Description

Фильтры предназначены для установки на газопроводах перед запорно-регулирующей арматурой газогорелочных устройств котлов, теплогенераторов, инфракрасных обогревателей и других газосжигающих установках с целью очистки газа от механических частиц для повышения надежности и долговечности работы оборудования.

МАТЕРИАЛ КОРПУСА:

  • Легированная сталь (для DN 32-200);
  • Серый или высокопрочный чугун (для DN 150, 200).

КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ:

  • У3.1 (-30...+60 °C);
  • У2 (-45...+60 °C);
  • УХЛ1 (-60...+60 °C).

МАКСИМАЛЬНОЕ РАБОЧЕЕ ДАВЛЕНИЕ:

  • 3 бар (0,3 МПа);
  • 6 бар (0,6 МПа);
  • 16 бар (1,6 МПа).

МАТЕРИАЛ ФИЛЬТРУЮЩИХ ЭЛЕМЕНТОВ (СТЕПЕНЬ ФИЛЬТРАЦИИ):

Материал фильтрующего элемента Степень фильтрации
Полимерный (полиэтилен) 2 мкм
5 мкм
10 мкм
20 мкм
50 мкм (по умолчанию)
Сетчатый (металлическая сетка) 400 мкм
600 мкм
800 мкм

ТЕМПЕРАТУРА РАБОЧЕЙ СРЕДЫ:

  • (-40...+90 °C) - для фильтров с полимерным фильтрующим элементом;
  • (-60...+120 °C) - для фильтров с сетчатым фильтрующим элементом.

МОНТАЖНОЕ ПОЛОЖЕНИЕ:

  • на горизонтальных или вертикальных трубопроводах.

ДОПОЛНИТЕЛЬНО:

  • Все фильтры могут быть укомплектованы индикаторами загрязненности фильтрующего элемента;
  • Возможно изготовление фильтров со встроенным конденсатоотводом;
  • Конструкция фильтра позволяет снимать фильтрующий элемент для его очистки или замены без демонтажа фильтра с трубопровода.

Модификации


Наименование
фильтра
  DN
 Давление рабочее макси-мальное,
МПа
Рабочая площадь фильтр.
элемента,
м2
  Размеры, мм
Мас-са,
кг
Коэффи-
циент
сопро-
тивления

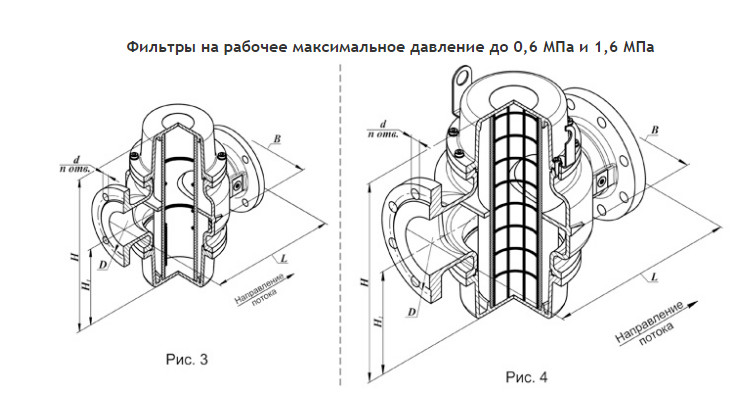

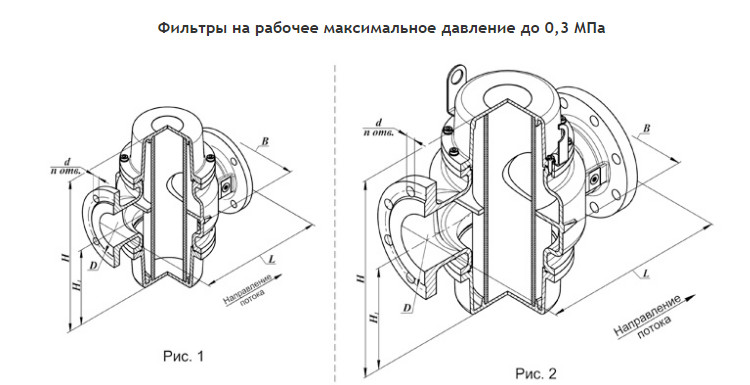

Рис.
L B  H  Н1
  D   d  n
 ФН1¼-2 ст. фл. 32 0,3 0,030  190   122   180   90   90   14   4
6,5
 3,0 1
 ФН1½-2 ст. фл. 40 0,035 210  160   196   98   100  7 2,5
 ФН2-2 ст. фл. 50 0,045 240  155   214   107   110   14,5 2,8
 ФН2½-1 ст. 65 0,09 270  200  324 162  130  23 2,6
 ФН3-1 ст. 80 0,12 310  230   354   177   150   18  26 2,8
 ФН4-1 ст. 100 0,14  350   260   374   187   170  32 4,0
 ФН5-1 ст. 125 0,27  400  305 600 300  200  8 45 2,7 2
 ФН6-1 ст. 150 0,40  470   330  690  345   225
80
 2,5
 ФН8-1 ст. 200 0,65  600   430   792   396   280   125 3,5


Наименование
фильтра
  DN
 Давление рабочее макси-мальное,
МПа
Рабочая площадь фильтр.
элемента,
м2
  Размеры, мм
Мас-
са,
кг
Коэффи-
циент
сопро-
тивления
Рис.
L B  H  Н1
  D   d  n
ФН1¼-6 ст. фл. 32 0,6 0,030  190   122   180   90   90  14  4
6,5
 3,0 3
ФН1½-6 ст. фл. 40 0,035 210  160   196   98   100  7 2,5
ФН1½-16 ст. фл. 1,6 225 145 230 115 110 18 13
ФН2-6 ст. фл. 50 0,6 0,045 240  155   214   107   110  14  14,5 2,8
ФН2-16 ст. фл. 1,6 254 166 244 122 125 18 16
ФН2½-6 ст. 65 0,6 0,09 270  200  324 162  130  14 23 2,6
ФН2½-16 ст. 1,6 288 192 328 164 145 18 27
ФН3-6 ст. 80 0,6 0,12 310 230  354   177   150   18  4 26 2,8
ФН3-16 ст. 1,6 326 364 182 160 8 29 4
ФН4-6 ст. 100 0,6 0,14  350  260  374   187   170  4 32 4,0 3
ФН4-16 ст. 1,6 370 384 192 180 8 36 4
ФН5-6 ст. 125 0,6 0,27  400  305 600 300  200  45 2,7
ФН5-16 ст. 1,6 522 261 210 50
ФН6-6 ст. 150 0,6 0,40  470   330  690  345   225  18
80
 2,5
ФН6-16 ст. 1,6 484 336 694 347 240 22 87
ФН8-6 ст. 200 0,6 0,65  600   430   792   396   280  18 125 3,5
ФН8-16 ст. 1,6 614 436 790 395 295 22 12 140
