Фланцевые DN 40-300 (до 1,6 МПа), стальные, с ИЗФ механического типа

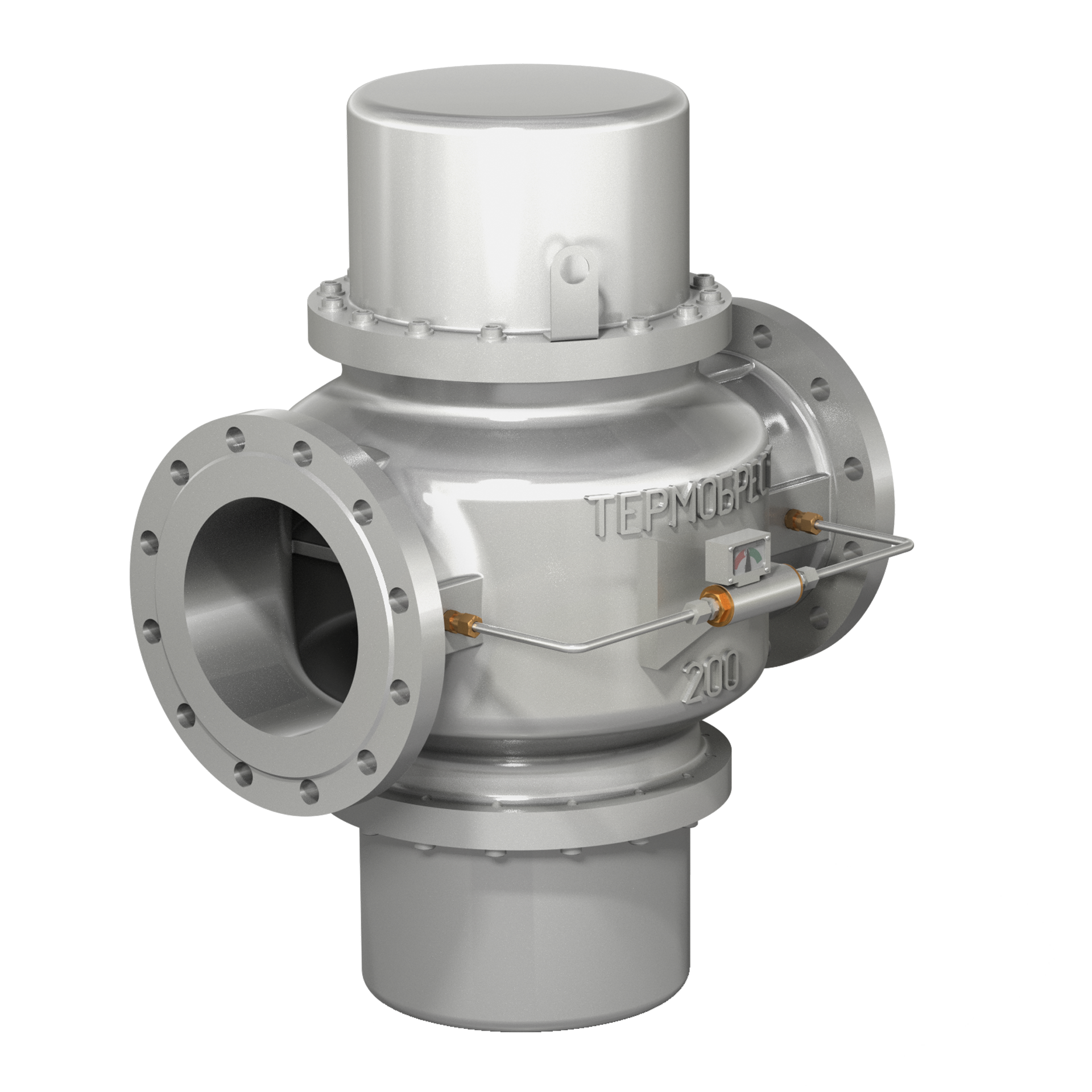

изображение_2024-07-02_155443946
Description

Фильтры предназначены для установки на газопроводах перед запорно-регулирующей арматурой газогорелочных устройств котлов, теплогенераторов, инфракрасных обогревателей и других газосжигающих установках с целью очистки газа от механических частиц для повышения надежности и долговечности работы оборудования.

Встроенный индикатор загрязненности фильтрующего элемента позволяет контролировать степень загрязнения фильтра. Контроль загрязненности осуществляется визуально, по мере перекрытия смотрового окна индикаторным элементом.

МАТЕРИАЛ КОРПУСА:

  • Легированная сталь.

КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ:

  • У3.1 (-30...+60 °C);
  • У2 (-45...+60 °C);
  • УХЛ1 (-60...+60 °C).

МАКСИМАЛЬНОЕ РАБОЧЕЕ ДАВЛЕНИЕ:

  • 16 бар (1,6 МПа).

МАТЕРИАЛ ФИЛЬТРУЮЩИХ ЭЛЕМЕНТОВ (СТЕПЕНЬ ФИЛЬТРАЦИИ):

Материал фильтрующего элемента Степень фильтрации
Полимерный (полиэтилен) 2 мкм
5 мкм
10 мкм
20 мкм
50 мкм (по умолчанию)
Сетчатый (металлическая сетка) 400 мкм
600 мкм
800 мкм

МАКСИМАЛЬНЫЙ ПЕРЕПАД ДАВЛЕНИЯ НА ФИЛЬТРЕ, КОНТРОЛИРУЕМЫЙ ИНДИКАТОРОМ ЗАГРЯЗНЕННОСТИ:

  • 10 кПа.

ТЕМПЕРАТУРА РАБОЧЕЙ СРЕДЫ:

  • (-40...+90 °C) - для фильтров с полимерным фильтрующим элементом;
  • (-60...+120 °C) - для фильтров с сетчатым фильтрующим элементом.

МОНТАЖНОЕ ПОЛОЖЕНИЕ:

  • на горизонтальных или вертикальных трубопроводах.

ДОПОЛНИТЕЛЬНО:

  • Возможно изготовление фильтров со встроенным конденсатоотводом;
  • Конструкция фильтра позволяет снимать фильтрующий элемент для его очистки или замены без демонтажа фильтра с трубопровода.

Модификации


Наименование
фильтра
 DN
Давление
рабочее
макси-мальное,
МПа
Рабочая
площадь
фильтр.
элемента, м2
Размеры, мм

 Мас-са,
кг
Коэф.
сопр.

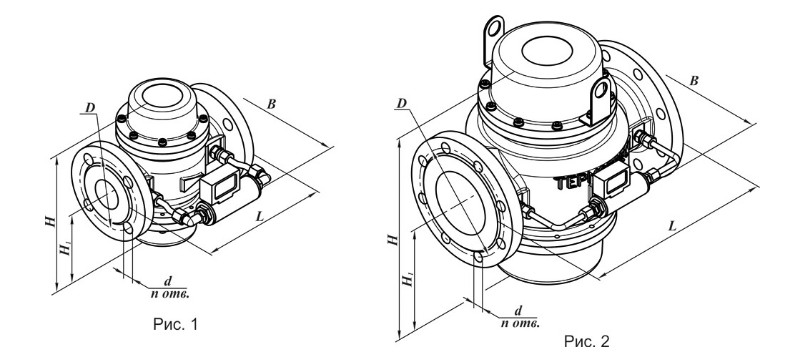

Рис.
 L   B   H   H1   D   d   n
 ФН1½-16М ст. фл.  40  1,6 0,035  225   145   330   115   110   18   4  13,5 2,5 1
 ФН2-16М ст. фл. 50 0,045  254   166   345   122   130   16,5  2,8
 ФН2½-16М ст. 65 0,09  288   192   430   164   145  27,5 2,6
 ФН3-16М ст. 80 0,12  326   228   465   182   160   8   30   2,8  2
 ФН4-16М ст.  100  0,14  370   258   485   192   180   37  4,0
 ФН5-16М ст. 125 0,27  400   304   620   261   210   51   2,7
 ФН6-16М ст. 150 0,40  484   336   795   347   240   22   88   2,5


Наименование
фильтра
 DN
Давление
рабочее
макси-
мальное,
МПа
Рабочая
площадь
фильтру-ющего
элемента, м2
Размеры, мм

 Масса,
кг
Коэффи-
циент
сопротив-
ления

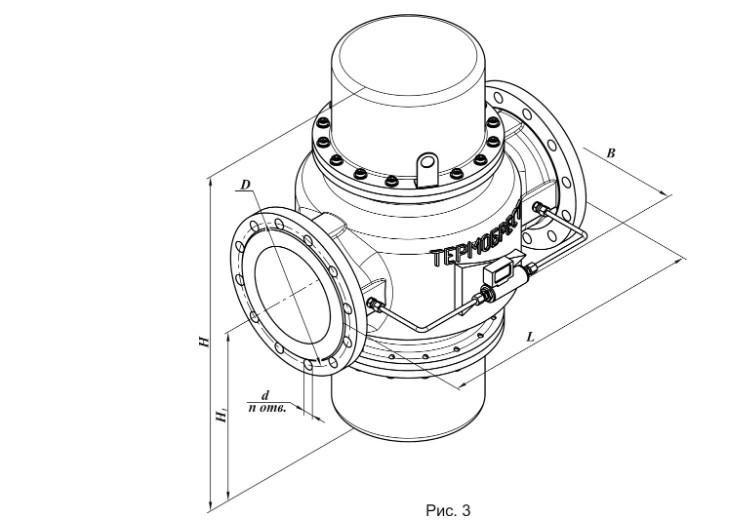

Рис.
 L   B   H   H1   D   d   n
 ФН8-16М ст.   200  1,6 0,65  614   436   890   395   295   22   12  140 3,5 3
 ФН10-16М ст. 250 0,79  704   540   1080   490   355  26 230 4,0
 ФН12-16М ст. 300 1,05  856   640   1180   540   410  340
