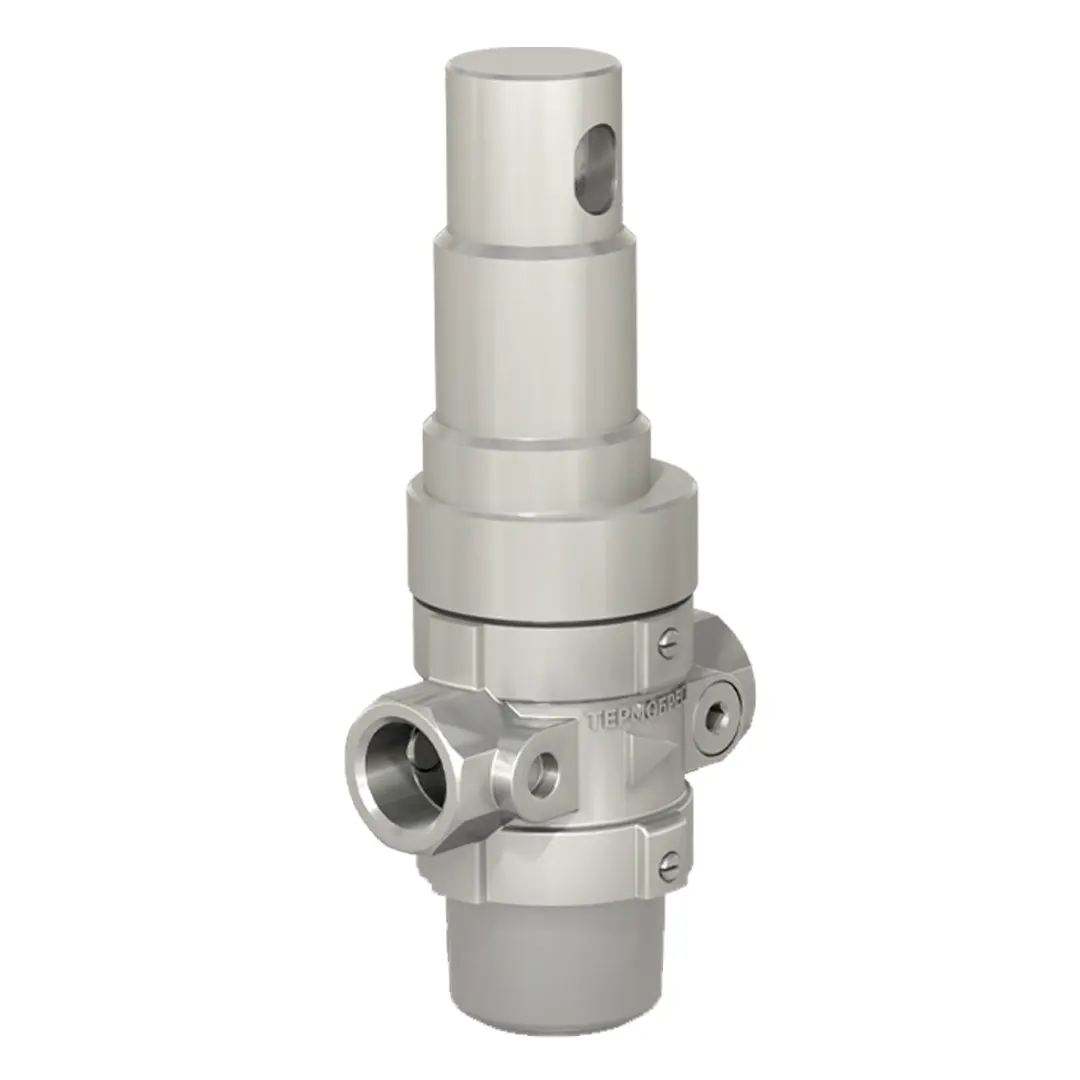

Муфтовые DN 15-25, с ИЗФ механического типа

Description

На базе корпусов муфтовых клапанов DN 15, 20 и 25 разработаны фильтры на соответствующие номинальные диаметры (компактное исполнение). Основное назначение - применение в системах ЖКХ перед газовыми счетчиками и в топочных, где установлены котлы (газовые фильтры для котлов) и другие тепловые агрегаты с небольшой единичной мощностью. Фильтры в данном исполнении комплектуются дополнительным сменным фильтрующим элементом..

Встроенный индикатор загрязненности фильтрующего элемента позволяет контролировать степень загрязнения фильтра. Контроль загрязненности осуществляется визуально, по мере перекрытия смотрового окна индикаторным элементом.

МАТЕРИАЛ КОРПУСА:

  • Алюминиевые сплавы АК12ОЧ, АК12ПЧ.

КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ:

  • У3.1 (-30...+60 °C);
  • У2 (-45...+60 °C);
  • УХЛ1 (-60...+60 °C).

МАКСИМАЛЬНОЕ РАБОЧЕЕ ДАВЛЕНИЕ:

  • 3 бар (0,3 МПа);
  • 6 бар (0,6 МПа).

ИСПОЛНЕНИЕ ФИЛЬТРОВ:

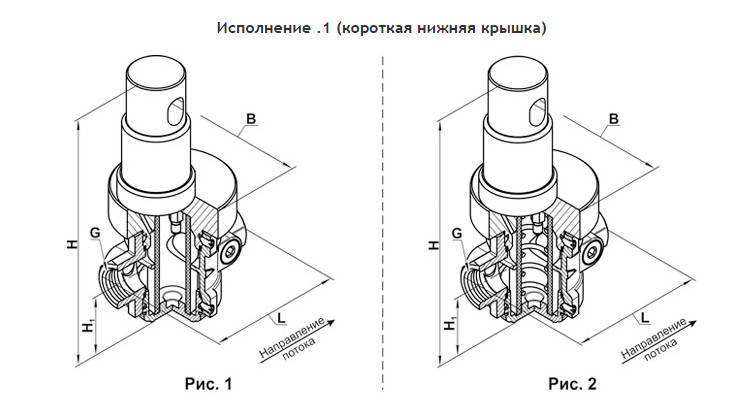

  • 1 - короткая нижняя крышка;

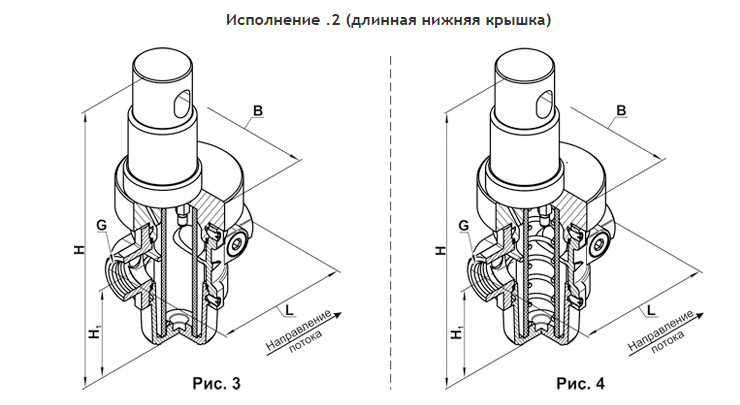

  • 2 - длинная нижняя крышка.

МАТЕРИАЛ ФИЛЬТРУЮЩИХ ЭЛЕМЕНТОВ (СТЕПЕНЬ ФИЛЬТРАЦИИ):

Материал фильтрующего элемента Степень фильтрации
Полимерный (полиэтилен) 2 мкм
5 мкм
10 мкм
20 мкм
50 мкм (по умолчанию)
Сетчатый (металлическая сетка) 400 мкм
600 мкм
800 мкм

МАКСИМАЛЬНЫЙ ПЕРЕПАД ДАВЛЕНИЯ НА ФИЛЬТРЕ, КОНТРОЛИРУЕМЫЙ ИНДИКАТОРОМ ЗАГРЯЗНЕННОСТИ:

  • 10 кПа.

ТЕМПЕРАТУРА РАБОЧЕЙ СРЕДЫ:

  • (-40...+90 °C) - для фильтров с полимерным фильтрующим элементом;
  • (-60...+120 °C) - для фильтров с сетчатым фильтрующим элементом.

МОНТАЖНОЕ ПОЛОЖЕНИЕ:

  • на горизонтальных или вертикальных трубопроводах.

ДОПОЛНИТЕЛЬНО:

  • Возможно изготовление фильтров со встроенным конденсатоотводом;
  • Конструкция фильтра позволяет снимать фильтрующий элемент для его очистки или замены без демонтажа фильтра с трубопровода.

Модификации


Наименование
фильтра
DN
G,
дюйм
 Давление рабочее максимальное, МПа
Рабочая площадь фильтрующего элемента, м2 Размеры, мм
Масса, кг
Коэф.
сопр.
Рис.
L B Н

H1

ФН½-2.1М 15 ½ 0,3 0,008  100 82 193 43 1,4 3,5 1
ФН½-6.1М 15 ½ 0,6 0,008  100 82 193 43 1,5 3,5 2
ФН¾-2.1М 20 ¾ 0,3 0,008 100 82 193 43 1,5 3,1 1
ФН¾-6.1М 20 ¾ 0,6 0,008 100 82 196 43 1,6 3,1 2
ФН1-2.1М 25 1 0,3 0,010 120 82 196 46 1,7 3,1 1
ФН1-6.1М 25 1 0,6 0,010 120 82 196 46 1,8 3,1 2


Наименование
фильтра
DN
G,
дюйм
 Давление рабочее максимальное, МПа
Рабочая площадь фильтрующего элемента, м2 Размеры, мм
Масса, кг
Коэф.
сопр.
Рис.
L B Н

H1

ФН½-2.2М 15 ½ 0,3 0,008 100 82 218 68 1,5 3,5 3
ФН½-6.2М 15 ½ 0,6 0,008 100 82 218 68 1,6 3,5 4
ФН¾-2.2М 20 ¾ 0,3 0,008 100 82 218 68 1,6 3,1 3
ФН¾-6.2М 20 ¾ 0,6 0,008 100 82 218 68 1,7 3,1 4
ФН1-2.2М 25 1 0,3 0,010 120 82 224 71 1,7 3,1 3
ФН1-6.2М 25 1 0,6 0,010 120 82 224 71 1,8 3,1 4
