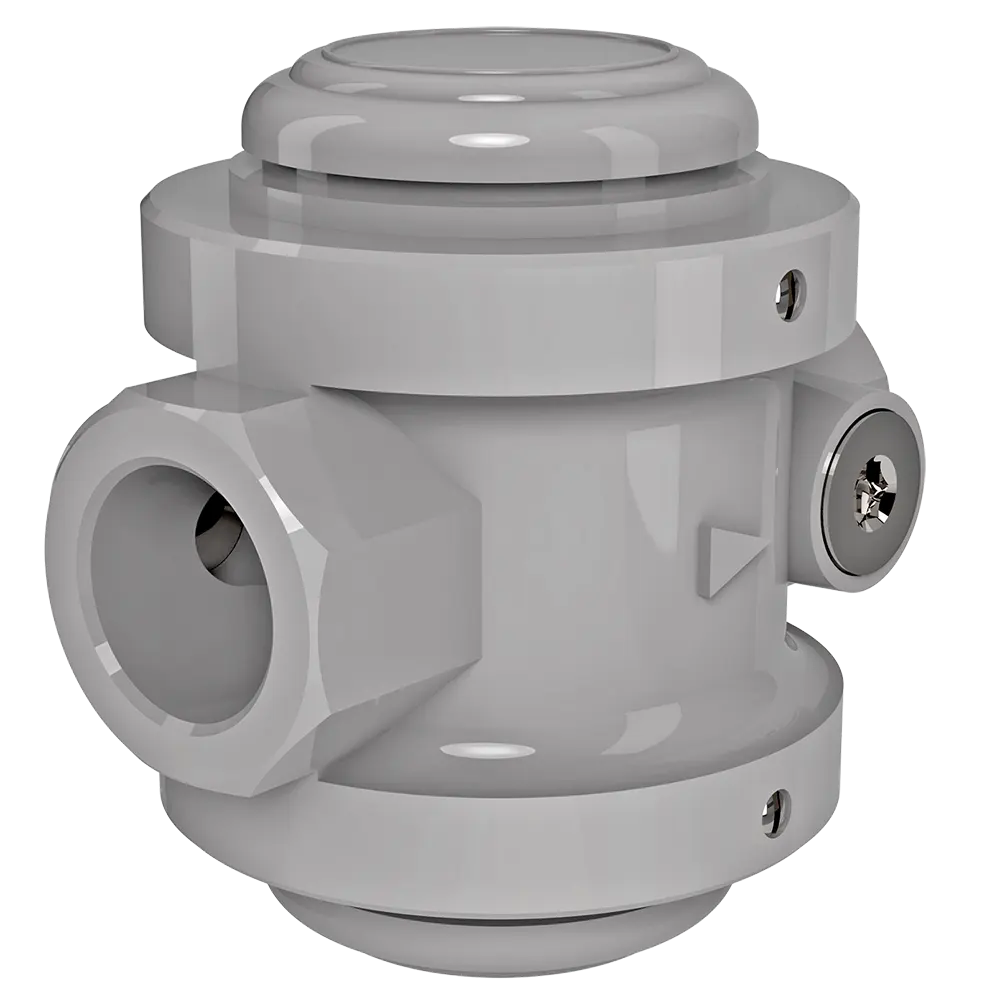

Муфтовые DN 15-25 стальные

Description

Фильтры предназначены для установки на газопроводах перед запорно-регулирующей арматурой газогорелочных устройств котлов, теплогенераторов, инфракрасных обогревателей и других газосжигающих установках с целью очистки газа от механических частиц для повышения надежности и долговечности работы оборудования.

МАТЕРИАЛ КОРПУСА:

  • Легированная сталь.

КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ:

  • У3.1 (-30...+60 °C);
  • У2 (-45...+60 °C);
  • УХЛ1 (-60...+60 °C).

МАКСИМАЛЬНОЕ РАБОЧЕЕ ДАВЛЕНИЕ:

  • 3 бар (0,3 МПа);
  • 6 бар (0,6 МПа);
  • 16 бар (1,6 МПа).

МАТЕРИАЛ ФИЛЬТРУЮЩИХ ЭЛЕМЕНТОВ (СТЕПЕНЬ ФИЛЬТРАЦИИ):

Материал фильтрующего элемента Степень фильтрации
Полимерный (полиэтилен) 2 мкм
5 мкм
10 мкм
20 мкм
50 мкм (по умолчанию)
Сетчатый (металлическая сетка) 400 мкм
600 мкм
800 мкм

ИСПОЛНЕНИЕ ФИЛЬТРОВ:

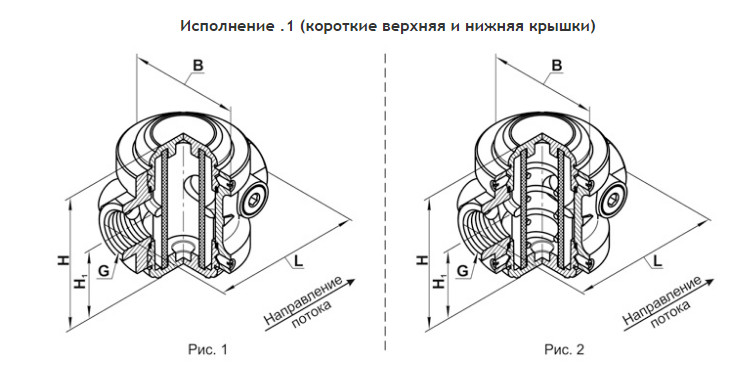

  • 1 - короткие верхняя и нижняя крышки;

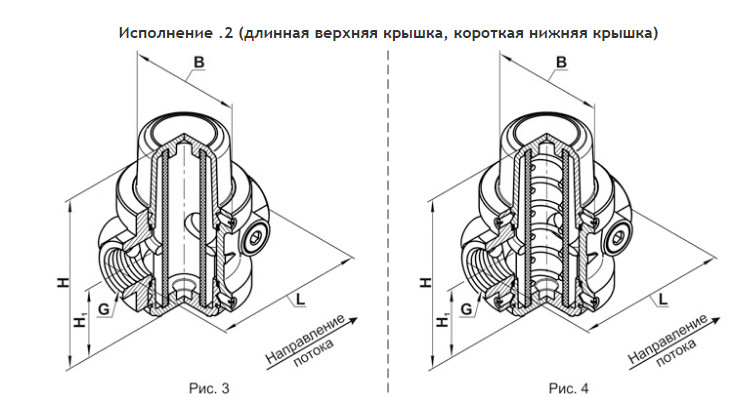

  • 2 - длинная верхняя крышка, короткая нижняя крышка;

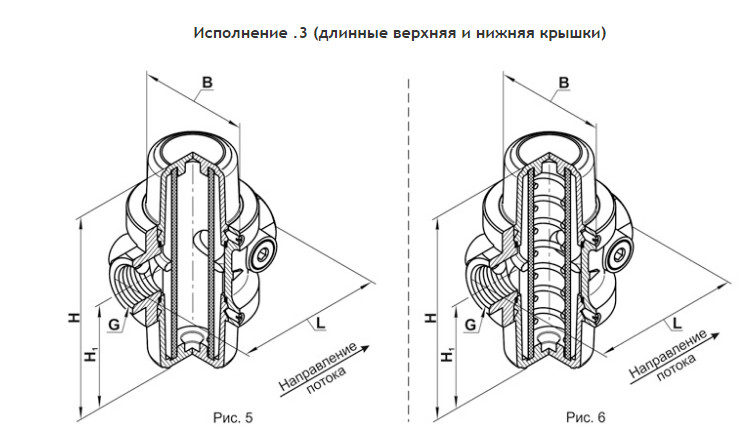

  • 3 - длинные верхняя и нижняя крышки.

ТЕМПЕРАТУРА РАБОЧЕЙ СРЕДЫ:

  • (-40...+90 °C) - для фильтров с полимерным фильтрующим элементом;
  • (-60...+120 °C) - для фильтров с сетчатым фильтрующим элементом.

МОНТАЖНОЕ ПОЛОЖЕНИЕ:

  • на горизонтальных или вертикальных трубопроводах.

ДОПОЛНИТЕЛЬНО:

  • Все фильтры могут быть укомплектованы индикаторами загрязненности фильтрующего элемента;
  • Конструкция фильтра позволяет снимать фильтрующий элемент для его очистки или замены без демонтажа фильтра с трубопровода.

Модификации


Наименование
фильтра
 DN
 Давление рабочее макси-мальное,
МПа
G,
 дюйм
Рабочая площадь фильтр.
элемента,
м2
 Размеры, мм
Масса,
кг
Коэффи-
циент
сопро-
тивления
Рис.
L B  H  Н1
ФН½-2.1 ст. 15 0,3 1/2 0,008 91  71   86   43
1,5
3,5 1
ФН½-6.1 ст. 0,6 1,6 2
ФН½-16.1 ст. 1,6
ФН¾-2.1 ст. 20 0,3 3/4 3,1 1
ФН¾-6.1 ст. 0,6 1,7 2
ФН¾-16.1 ст. 1,6
ФН1-2.1 ст. 25 0,3 1  0,010  105  80 92 46 1,8 1
ФН1-6.1 ст. 0,6
1,9
2


Наименование
фильтра
 DN
 Давление рабочее макси-мальное,
МПа
G,
 дюйм
Рабочая площадь фильтр.
элемента,
м2
 Размеры, мм
Масса,
кг
Коэффи-
циент
сопро-
тивления
Рис.
L B  H  Н1
ФН½-2.2 ст. 15 0,3 1/2 0,013 91  71   110   43
1,6
3,4 3
ФН½-6.2 ст. 0,6 1,7 4
ФН½-16.2 ст. 1,6
ФН¾-2.2 ст. 20 0,3 3/4 2,9 3
ФН¾-6.2 ст. 0,6 1,8 4
ФН¾-16.2 ст. 1,6
ФН1-2.2 ст. 25 0,3 1  0,016  105  80 116 46 3
ФН1-6.2 ст. 0,6
1,9
4


Наименование
фильтра
 DN
 Давление рабочее макси-мальное,
МПа
G,
 дюйм
Рабочая площадь фильтр.
элемента, м2
 Размеры, мм
Масса,
кг
Коэффи-
циент
сопро-
тивления
Рис.
L B  H  Н1
ФН½-2.3 ст. 15 0,3 1/2 0,018 91  71   134   67
1,8
3,3 5
ФН½-6.3 ст. 0,6 1,9 6
ФН½-16.3 ст. 1,6
ФН¾-2.3 ст. 20 0,3 3/4 1,8 2,7 5
ФН¾-6.3 ст. 0,6 1,9 6
ФН¾-16.3 ст. 1,6
ФН1-2.3 ст. 25 0,3 1  0,023  105  80 140 70 2,0 5
ФН1-6.3 ст. 0,6
2,1
6
