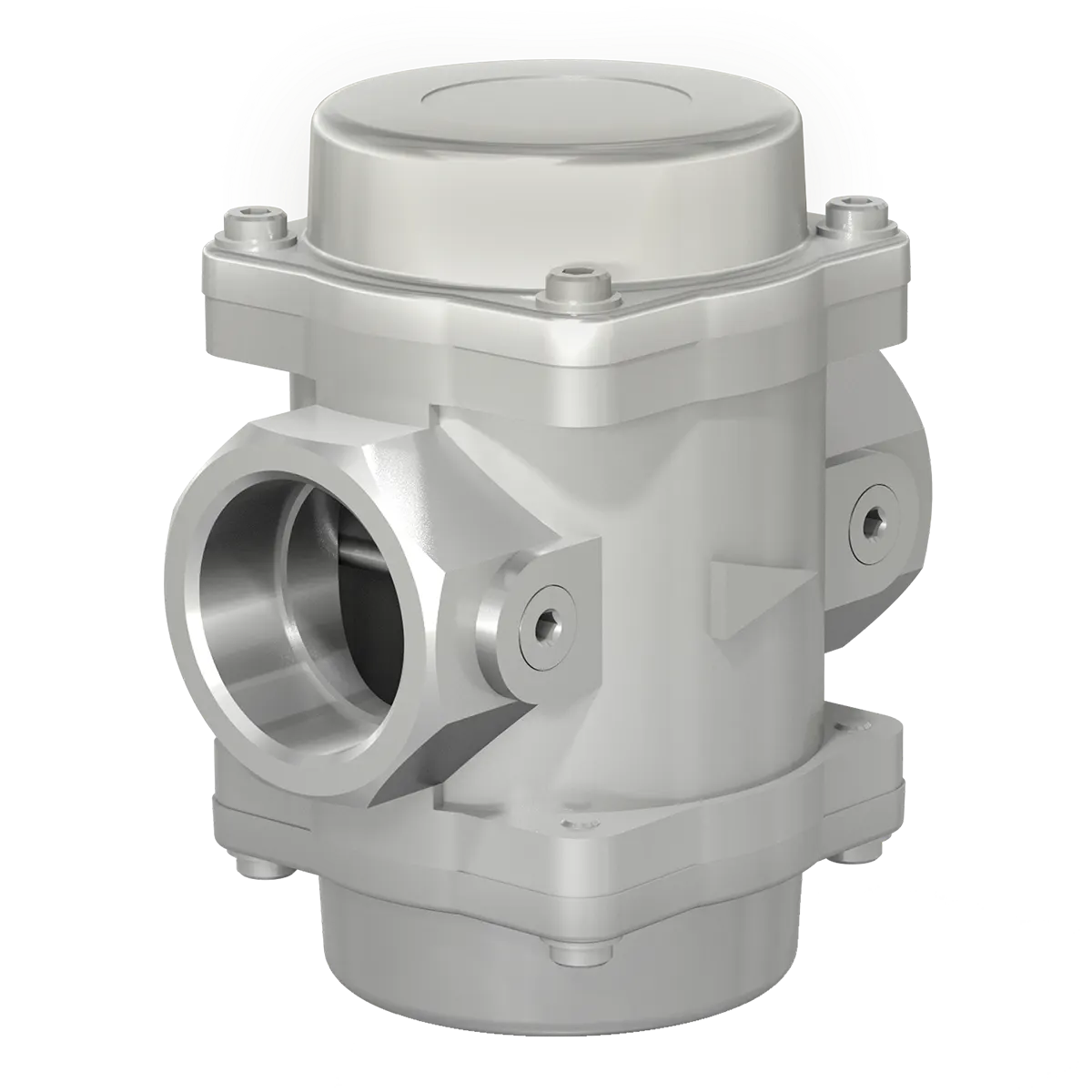

Муфтовые DN 32-50

Description

Фильтры предназначены для установки на газопроводах перед запорно-регулирующей арматурой газогорелочных устройств котлов, теплогенераторов, инфракрасных обогревателей и других газосжигающих установках с целью очистки газа от механических частиц для повышения надежности и долговечности работы оборудования.

МАТЕРИАЛ КОРПУСА:

  • Алюминиевые сплавы АК12ОЧ, АК12ПЧ.

КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ:

  • У3.1 (-30...+60 °C);
  • У2 (-45...+60 °C);
  • УХЛ1 (-60...+60 °C).

МАКСИМАЛЬНОЕ РАБОЧЕЕ ДАВЛЕНИЕ:

  • 3 бар (0,3 МПа);
  • 6 бар (0,6 МПа);

 МАТЕРИАЛ ФИЛЬТРУЮЩИХ ЭЛЕМЕНТОВ (СТЕПЕНЬ ФИЛЬТРАЦИИ):

Материал фильтрующего элемента Степень фильтрации
Полимерный (полиэтилен) 2 мкм
5 мкм
10 мкм
20 мкм
50 мкм (по умолчанию)
Сетчатый (металлическая сетка) 400 мкм
600 мкм
800 мкм

ТЕМПЕРАТУРА РАБОЧЕЙ СРЕДЫ:

  • (-40...+90 °C) - для фильтров с полимерным фильтрующим элементом;
  • (-60...+120 °C) - для фильтров с сетчатым фильтрующим элементом.

МОНТАЖНОЕ ПОЛОЖЕНИЕ:

  • на горизонтальных или вертикальных трубопроводах.

ДОПОЛНИТЕЛЬНО:

  • Все фильтры могут быть укомплектованы индикаторами загрязненности фильтрующего элемента;
  • Возможно изготовление фильтров в угловом исполнении корпуса;
  • Возможно изготовление фильтров со встроенным конденсатоотводом;
  • Конструкция фильтра позволяет снимать фильтрующий элемент для его очистки или замены без демонтажа фильтра с трубопровода.

Модификации

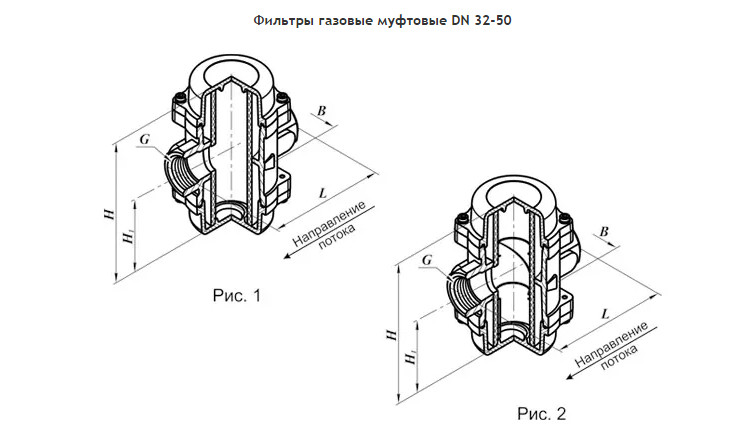

Габаритные и присоединительные размеры фильтров газовых муфтовых DN 32-50

Наимено­вание
фильтра
DN
Давление
рабочее
максимальное,
МПа
G,
дюйм
Рабочая
площадь
фильтр.
элемента, м2
Размеры, мм
Масса,
кг
Коэффи­циент
сопротив­ления
Рис.
L B H Н1
ФН1 ¼-2
32
0,3
1 ¼
0,03
140
100
180
90
3
3,3
1
ФН1 ¼-6 32 0,6 1 ¼ 0,03 140 100 180 90 3 3,3 2
ФН1 ½-2
40
0,3
1 ½
0,03
162
108
198
99
3,2
3,2
1
ФН1 ½-6 40 0,6 1 ½ 0,03 162 108 198 99 3,2 3,2 2
ФН2-2
50
0,3
2
0,03
162
118
188
94
3,4
3,4
1
ФН2-6 50 0,6 2 0,03 162 118 188 94 3,4 3,4 2
