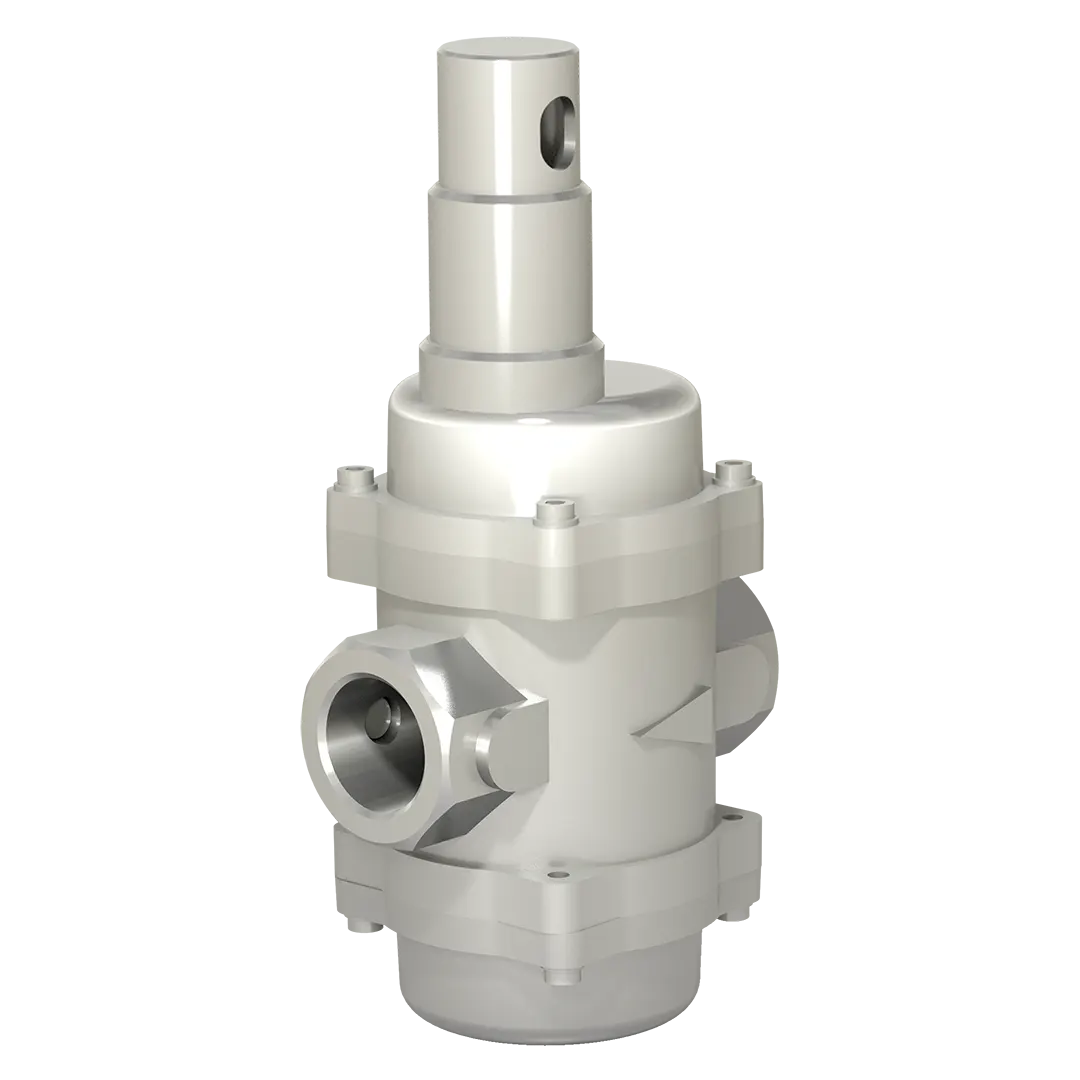

Муфтовые DN 32-50, с ИЗФ механического типа

Description

Фильтры предназначены для установки на газопроводах перед запорно-регулирующей арматурой газогорелочных устройств котлов, теплогенераторов, инфракрасных обогревателей и других газосжигающих установках с целью очистки газа от механических частиц для повышения надежности и долговечности работы оборудования.

Встроенный индикатор загрязненности фильтрующего элемента позволяет контролировать степень загрязнения фильтра. Контроль загрязненности осуществляется визуально, по мере перекрытия смотрового окна индикаторным элементом.

МАТЕРИАЛ КОРПУСА:

  • Алюминиевые сплавы АК12ОЧ, АК12ПЧ.

КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ:

  • У3.1 (-30...+60 °C);
  • У2 (-45...+60 °C);
  • УХЛ1 (-60...+60 °C).

МАКСИМАЛЬНОЕ РАБОЧЕЕ ДАВЛЕНИЕ:

  • 3 бар (0,3 МПа);
  • 6 бар (0,6 МПа);

МАТЕРИАЛ ФИЛЬТРУЮЩИХ ЭЛЕМЕНТОВ (СТЕПЕНЬ ФИЛЬТРАЦИИ):

Материал фильтрующего элемента Степень фильтрации
Полимерный (полиэтилен) 2 мкм
5 мкм
10 мкм
20 мкм
50 мкм (по умолчанию)
Сетчатый (металлическая сетка) 400 мкм
600 мкм
800 мкм

МАКСИМАЛЬНЫЙ ПЕРЕПАД ДАВЛЕНИЯ НА ФИЛЬТРЕ, КОНТРОЛИРУЕМЫЙ ИНДИКАТОРОМ ЗАГРЯЗНЕННОСТИ:

  • 10 кПа.

ТЕМПЕРАТУРА РАБОЧЕЙ СРЕДЫ:

  • (-40...+90 °C) - для фильтров с полимерным фильтрующим элементом;
  • (-60...+120 °C) - для фильтров с сетчатым фильтрующим элементом.

МОНТАЖНОЕ ПОЛОЖЕНИЕ:

  • на горизонтальных или вертикальных трубопроводах.

ДОПОЛНИТЕЛЬНО:

  • Возможно изготовление фильтров со встроенным конденсатоотводом;
  • Конструкция фильтра позволяет снимать фильтрующий элемент для его очистки или замены без демонтажа фильтра с трубопровода.

Модификации


Наимено­вание фильтра
DN
Давление рабочее
макси­мальное, МПа
G, дюйм
Рабочая площадь фильтру­ющего элемента, м2
Размеры, мм
Масса, кг
Коэффициент сопротивления

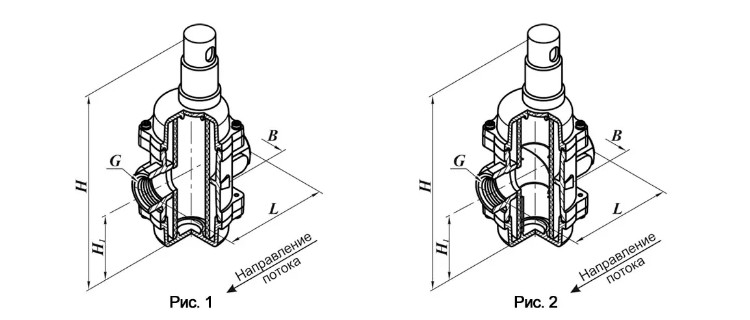

Рис.
L B H Н1
ФН1¼-2М
32
0,3
0,03
140
100
273
90
2,8
3,3
1
ФН1¼-6М 0,6 2
ФН1½-2М
40
0,3
162
108
290
99
3,5
3,2
1
ФН1½-6М 0,6 2
ФН2-2М
50
0,3
2
118
282
94
3,7
3,4
1
ФН2-6М 0,6 2
