Муфтовые DN 32-50, с ИЗФ стрелочного типа
Description
Фильтры предназначены для установки на газопроводах перед запорно-регулирующей арматурой газогорелочных устройств котлов, теплогенераторов, инфракрасных обогревателей и других газосжигающих установках с целью очистки газа от механических частиц для повышения надежности и долговечности работы оборудования.

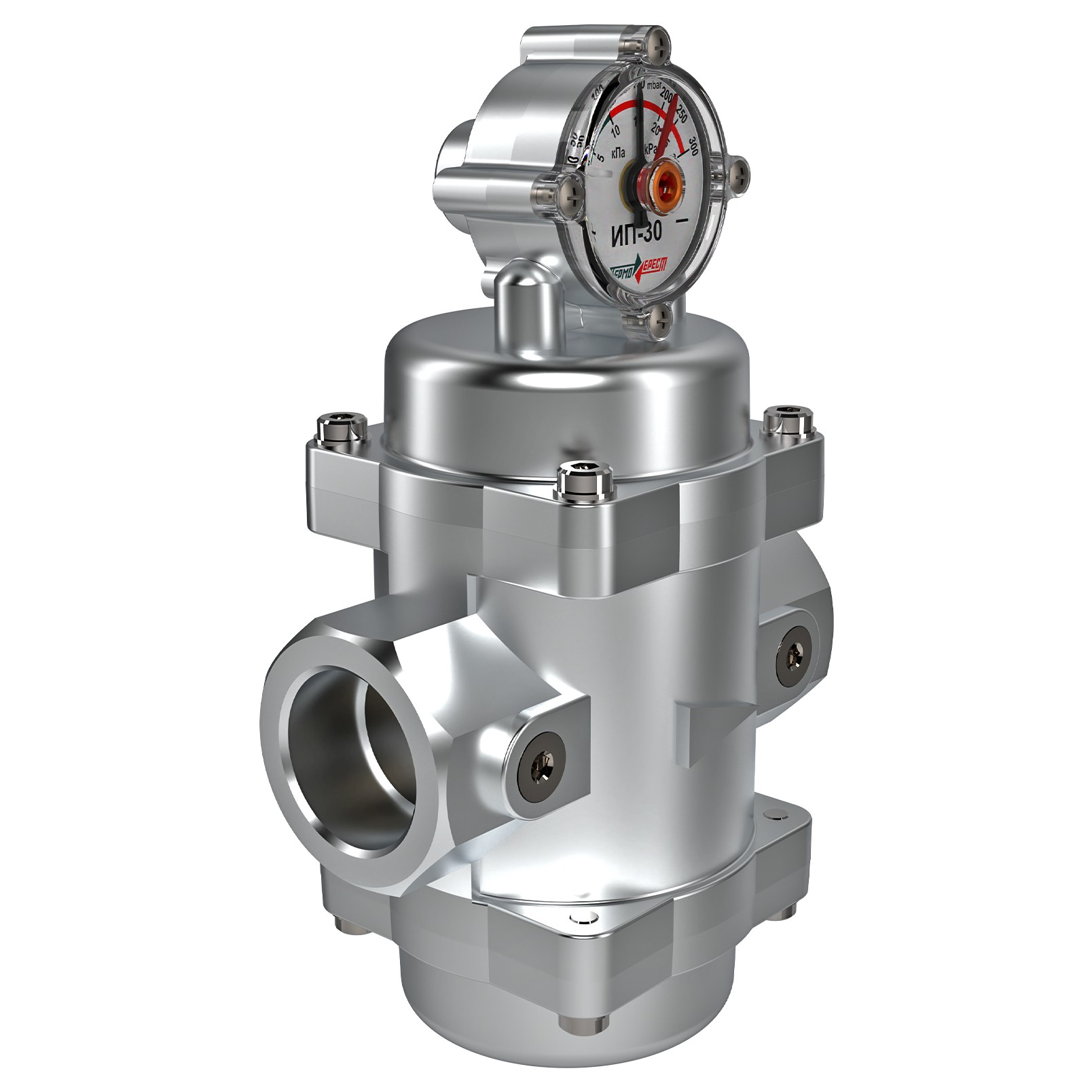

Встроенный индикатор загрязненности фильтрующего элемента позволяет контролировать степень загрязнения фильтра. Контроль загрязненности осуществляется визуально с помощью показаний стрелки на шкале.
МАТЕРИАЛ КОРПУСА:
- Алюминиевые сплавы АК12ОЧ, АК12ПЧ.
КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ:
- У3.1 (-30...+60 °C).
МАКСИМАЛЬНОЕ РАБОЧЕЕ ДАВЛЕНИЕ:
- 3 бар (0,3 МПа);
- 6 бар (0,6 МПа).
МАТЕРИАЛ ФИЛЬТРУЮЩИХ ЭЛЕМЕНТОВ (СТЕПЕНЬ ФИЛЬТРАЦИИ):
| Материал фильтрующего элемента | Степень фильтрации |
| Полимерный (полиэтилен) | 2 мкм |
| 5 мкм | |
| 10 мкм | |
| 20 мкм | |
| 50 мкм (по умолчанию) | |
| Сетчатый (металлическая сетка) | 400 мкм |
| 600 мкм | |
| 800 мкм |
МАКСИМАЛЬНЫЙ ПЕРЕПАД ДАВЛЕНИЯ НА ФИЛЬТРЕ, КОНТРОЛИРУЕМЫЙ ИНДИКАТОРОМ ЗАГРЯЗНЕННОСТИ:
- 30 кПа.
ТЕМПЕРАТУРА РАБОЧЕЙ СРЕДЫ:
- (-40...+90 °C) - для фильтров с полимерным фильтрующим элементом;
- (-60...+120 °C) - для фильтров с сетчатым фильтрующим элементом.
МОНТАЖНОЕ ПОЛОЖЕНИЕ:
- на горизонтальных или вертикальных трубопроводах.
ДОПОЛНИТЕЛЬНО:
- Возможно изготовление фильтров со встроенным конденсатоотводом;
- Конструкция фильтра позволяет снимать фильтрующий элемент для его очистки или замены без демонтажа фильтра с трубопровода.
Модификации
|
Наименование фильтра
|
DN
|
Давление рабочее
максимальное, МПа
|
G, дюйм
|
Рабочая площадь фильтрующего элемента, м2
|

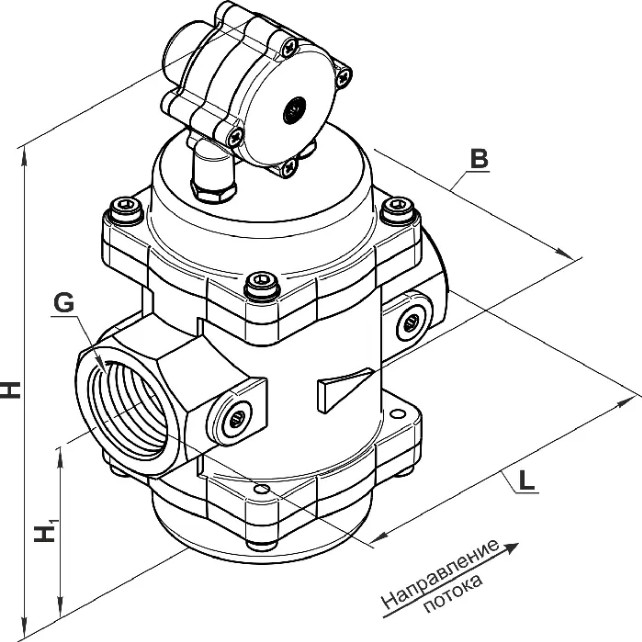

Размеры, мм |
Масса, кг
|
Коэффициент сопротивления
|
|||
| L | B | H | Н1 | |||||||
| ФН11/4-2С |
32
|
0,3 |
11/4
|
0,03
|
140
|
100
|
264
|
90
|
2,8
|
3,3
|
| ФН11/4-6С | 0,6 | |||||||||
| ФН11/2-2С |
40
|
0,3 |
11/2
|
162
|
108
|
282
|
99
|
3,5
|
3,2
|
|
| ФН11/2-6С | 0,6 | |||||||||
| ФН2-2С |
50
|
0,3 |
2
|
118
|
272
|
94
|
3,7
|
3,4
|
||
