BAHR 12

Двухходовые паровые котлы высокого давления с дымогарными трубами и омываемым днищем

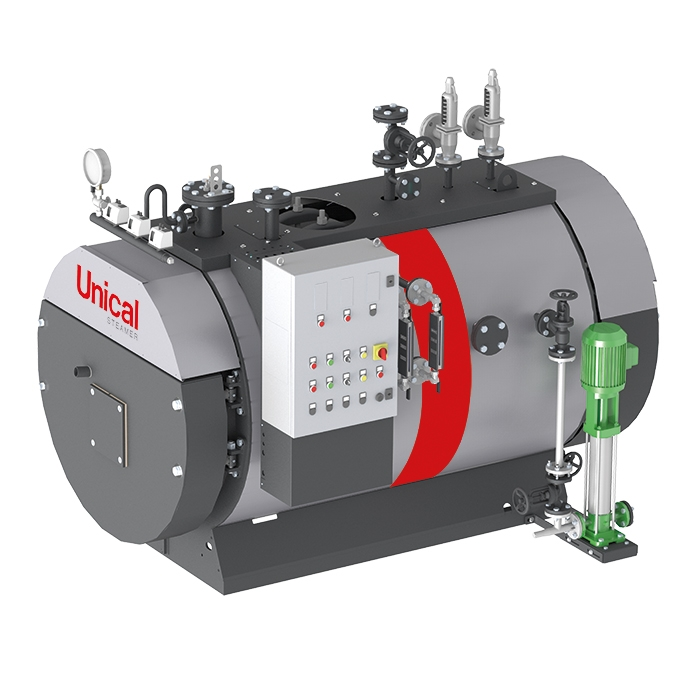

изображение_2022-06-14_203602101
Description

Описание

Серия котлов BAHR 12 - это серия двухходовых паровых котлов высокого давления с дымогарными трубами и омываемым днищем.

Котел спроектирован для максимального давления 12 бар.

КПД до 96%.

Серия включает различные модели с паропроизводительностью от 300 до 6000 кг/ч.

Котел соответствует Основным требованиям к безопасности Европейской Директивы 2014/68/UE для котлов, работающих под давлением, что подтверждается маркировкой CE P.E.D.

Техническое описание серии BAHR 12

ДВУХХОДОВЫЕ ПАРОВЫЕ КОТЛЫ ВЫСОКОГО ДАВЛЕНИЯ. КПД ДО 96%.
Диапазон мощности от 204 кВт (300 кг/ч) до 4089 кВт (6000 кг/ч)
Тип STD HPO HP
гладкие трубы ESA трубы ESALU трубы
Тип топлива газ, дизель, мазут газ, дизель газ
Рабочее давление 12 бар (более высокое давление по запросу)
Модели 300 400 500 600 800 1000 1250 1500
1750 2000 2500 3000 3500 4000 5000 6000

Технические характеристики моделей BAHR 12

Модель Паропроизводительность  Номинальная теплопроизводительность Номинальная тепловая мощность STD Номинальная тепловая мощность HPO Номинальная тепловая мощность HP ΔP Аэродинамическое сопротивление Объем воды Мин. длина сопла горелки Макс. диаметр головки горелки
кг/ч кВт кВт кВт кВт мбар л мм мм
300 300 204 226,7 221,7 214,7 2,2 730 340 210
400 400 273 303,3 296,7 287,4 2,6 730 340 210
500 500 341 378,9 370,7 358,9 2,8 1030 340 240
600 600 409 454,4 444,6 430,5 3,5 1030 340 240
800 800 560 622,2 608,7 589,5 3,8 1500 380 240
1000 1000 700 777,8 760,9 736,8 4,2 1500 380 240
1250 1250 852 946,7 926,1 896,8 4,5 2195 400 280
1500 1500 1022 1135,6 1110,9 1075,8 5,1 2195 400 280
1750 1750 1193 1325,6 1296,7 1255,8 5,5 2810 420 280
2000 2000 1363 1514,4 1481,5 1434,7 6,0 2810 420 280
2500 2500 1704 1893,3 1852,2 1793,7 6,8 3950 420 360
3000 3000 2045 2272,2 2222,8 2152,6 7,0 3950 420 360
3500 3500 2386 2651,1 2593,5 2511,6 7,3 4600 450 360
4000 4000 2726 3028,9 2963,0 2869,5 8,0 5780 450 400
5000 5000 3408 3786,7 3704,4 3587,4 8,8 7730 450 400
6000 6000 4089 4543,3 4444,6 4304,2 8,8 8600


РАЗМЕРЫ КОТЛОВ BAHR 12

Модель W L H A B C D E ⌀ T1 T2 T3 T4 Масса
 пустого
 котла		 Общая
 масса
мм мм мм мм мм мм мм мм мм       кг кг
300 1474 2340 1820 780 1550 1167 635 1333 219 Ду32 Ду40 Ду25 Ду25 1650 2175
400 1474 2340 1820 780 1550 1167 635 1333 219 Ду32 Ду40 Ду25 Ду25 1650 2175
500 1861 2565 1940 860 1750 1266 685 1453 219 Ду40 Ду40 Ду25 Ду25 2040 2800
600 1861 2565 1940 860 1750 1266 685 1453 219 Ду40 Ду40 Ду25 Ду25 2040 2800
800 1996 2950 2077 950 2120 1349 745 1593 258 Ду50 Ду40 Ду25 Ду25 2860 3940
1000 1996 2950 2077 950 2120 1379 745 1593 258 Ду50 Ду40 Ду25 Ду25 2860 3940
1250 2126 3414 2294 1090 2526 1555 860 1783 308 Ду65 Ду40 Ду25 Ду25 3750 5305
1500 2126 3414 2294 1090 2526 1555 860 1783 308 Ду65 Ду40 Ду25 Ду25 3750 5305
1750 2246 3543 2422 1200 2750 1685 905 1918 358 Ду65 Ду40 Ду25 Ду40 4650 6655
2000 2246 3543 2422 1200 2750 1685 905 1918 358 Ду65 Ду40 Ду25 Ду40 4650 6655
2500 2296 3860 2774 1470 2830 2004 1080 2243 408 Ду80 Ду40 Ду32 Ду40 6600 9490
3000 2296 3860 2774 1470 2830 2004 1080 2243 408 Ду80 Ду40 Ду32 Ду40 6600 9490
3500 2196 4360 2774 1470 3330 2004 1080 2243 408 Ду80 Ду40 Ду32 Ду40 7700 11070
4000 2756 4360 3031 1700 3300 2187 1170 2473 458 Ду100 Ду40 Ду32 Ду40 9030 13185
5000 2856 4943 3173 1800 3800 2261 1195 2548 488 Ду125 Ду50 Ду32 Ду40 10590 16390
6000 3026 5236 3315 1850 4003 2326 1210 2618 488 Ду150

Ду50

 Ду40 Ду40 11800 18560

Особенности конструкции

  • Корпус котла: изготовлен из высококачественной стали и состоит из цилиндрической топки с омываемым днищем.t Все материалы имеют сертификаты, подтверждающие их химические и механические характеристики. Контроль качества осуществляется на каждом этапе производства. Сварка выполняется квалифицированным, аттестованным персоналом и подвергается неразрушающим методам контроля качества сварных соединений. После изготовления котлы подвергаются гидравлическим испытаниям, в соответствии с требованиями пункта 7.4 Приложения I. Директивы 2014/68/UE (PED).
  • Дымогарные трубы: изготовлены из высококачественной стали, приварены к трубным решеткам. Трубы оснащены спиральными стальными турбулизаторами.
  • Передняя дверь: изготовлена из стального листа, полностью покрыта слоем изоляции и слоем огнеупорного материала. Дверь котла оснащается петлями. Петли обеспечивают легкую регулировку и быстрое открывание. Для контроля горения в двери имеется самоочищающиеся смотровое стекло.
  • Задняя дымовая камера: выполненная из сварного стального листа, крепится к задней трубной пластине с помощью болтов, чтобы обеспечить удаление. Она оборудована соответствующей дверью для очистки и горизонтальным дымоходом (по заявке вертикальным) подходящего диаметра для мощности генератора. Дымовая камера может быть установлена во встроенном подогревателе съёмного типа.
  • Основание: стальная рама, приваренная к трубным решеткам и закрытая стальными листами.
  • Площадка для обслуживания: расположена в верхней части котла, изготовлена из стального, рифленого листа. Под заказ оборудуется поручнями и лестницей.
  • Изоляция обечайки и передней части котла: теплоизоляция обечайки выполнена посредством матов из минеральной ваты толщиной 100 мм, закрепленных термоотверждающейся смолой высокой плотности, сверху закрыта обшивкой из окрашенной листовой стали толщиной 10/10. Передняя часть котла также имеет изоляцию из минеральной ваты, закрытой снаружи металлической обшивкой.
