BAHR 12 OR

Двухходовые котлы высокого давления с инверсией пламени

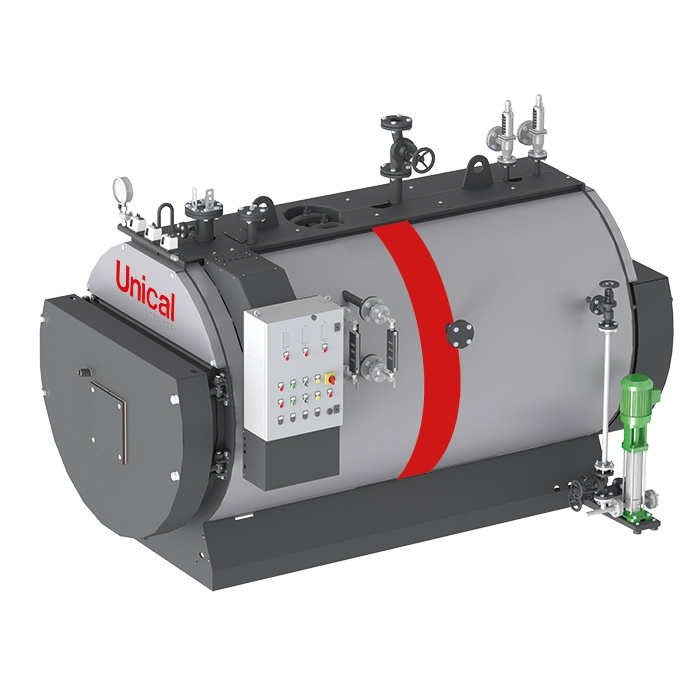

изображение_2022-06-14_205414564

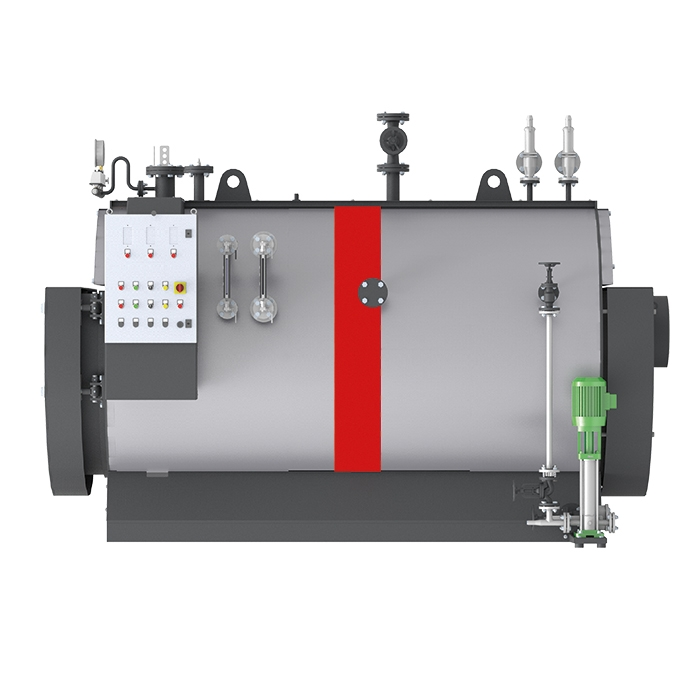

изображение_2022-06-14_205432714
изображение_2022-06-14_205414564
Description

Описание

Серия котлов BAHR 12 OR - это серия паровых двухходовых котлов высокого давления с инверсией пламени. Котлы с рабочим давлением до 12 бар и производительностью от 300 до 6000 кг / ч. Котлы работают на жидком или газообразном топливе. Каждый котел поставляется с комплектующими, которые соответствуют требованиям безопасности и простоты ввода в эксплуатацию.

В соответствии с действующим законодательством, каждый котел подвергается оценке на соответствие нормативным требованиям.

Котлы изготавливаются в соответствии с требованиями Директивы 2014/68/UE (PED) и имеют сертификат СЕ.

Техническое описание серии BAHR 12 OR

ДВУХХОДОВЫЕ ПАРОВЫЕ КОТЛЫ ВЫСОКОГО ДАВЛЕНИЯ. КПД ДО 96%.
Диапазон мощности от 204 кВт (300 кг/ч) до 4089 кВт (6000 кг/ч)
Тип OR
гладкие трубы
Тип топлива газ, дизель, мазут
Рабочее давление 12 бар (более высокое давление по запросу)
Модели 300 400 500 600 800 1000 1250 1500
1750 2000 2500 3000 3500 4000 5000 6000

Технические характеристики моделей BAHR 12 OR

Модель Паропроизводительность  Номинальная теплопроизводительность Номинальная тепловая мощность Объем
воды		 Общий
объем		 ΔP Аэродинамическое сопротивление Максимальное
рабочее
давление		 Вес
котла		 Общий
вес
кг/ч кВт кВт л л мбар бар кг кг
300 300 204 226,7 540 730 2,2 12 1620 2145
400 400 273 303,3 540 730 2,6 12 1620 2145
500 500 341 378,9 820 1030 2,8 12 2010 2770
600 600 409 454,4 820 1030 3,5 12 2010 2770
800 800 560 622,2 1080 1500 3,8 12 2830 3910
1000 1000 700 777,8 1080 1500 4,2 12 2830 3910
1250 1250 852 946,7 1555 2195 4,5 12 3710 5265
1500 1500 1022 1135,6 1555 2195 5,1 12 3710 5265
1750 1750 1193 1325,6 2005 2810 5,5 12 4610 6615
2000 2000 1363 1514,4 2005 2810 6,0 12 4610 6615
2500 2500 1704 1893,3 2890 3950 6,8 12 6560 9450
3000 3000 2045 2272,2 2890 3950 7,0 12 6560 9450
3500 3500 2386 2651,1 3370 4600 7,3 12 7650 11020
4000 4000 2726 3028,9 4155 5780 8,0 12 8980 13135
5000 5000 3408 3786,7 5800 7730 8,8 12 10540 16340
6000 6000 4089 4543,3 6760 8600 8,8 12 117

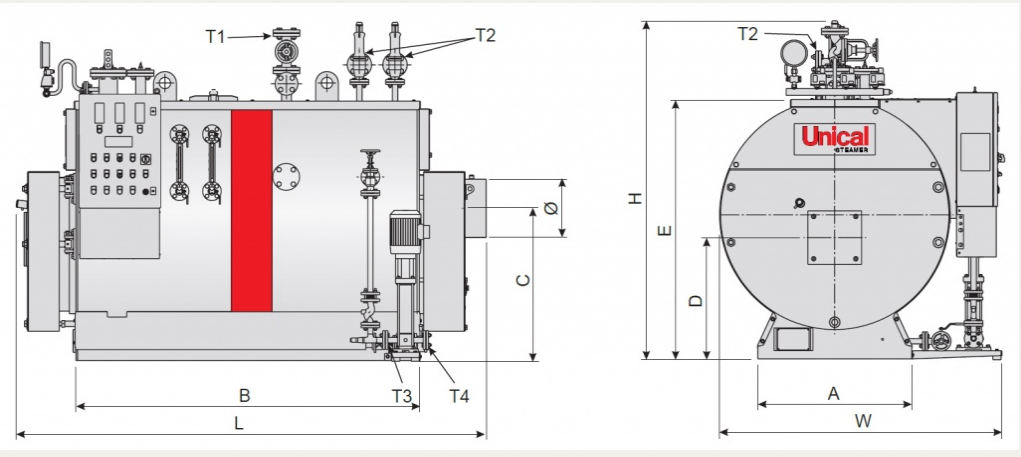

РАЗМЕРЫ КОТЛОВ BAHR 12 OR

Модель W L H A B C D E ⌀ T1 T2 T3 T4 Длина сопла
горелки min		 Диаметр сопла
горелки max
мм мм мм мм мм мм мм мм мм       мм мм
300 1474 2320 1820 780 1550 815 635 1333 219 Ду 32 Ду 40 Ду 25 Ду 25 340 210
400 1474 2320 1820 780 1550 815 635 1333 219 Ду 32 Ду 40 Ду 25 Ду 25 340 210
500 1861 2530 1940 860 1750 880 695 1453 258 Ду 40 Ду 40 Ду 25 Ду 25 340 240
600 1861 2530 1940 860 1750 880 695 1453 258 Ду 40 Ду 40 Ду 25 Ду 25 340 240
800 1996 2900 2077 950 2120 935 745 1593 358 Ду 50 Ду 40 Ду 25 Ду 25 380 240
1000 1996 2900 2077 950 2120 935 745 1593 358 Ду 50 Ду 40 Ду 25 Ду 25 380 240
1250 2126 3259 2294 1090 2526 1015 860 1783 408 Ду 65 Ду 40 Ду 25 Ду 25 400 280
1500 2126 3259 2294 1090 2526 1015 860 1783 408 Ду 65 Ду 40 Ду 25 Ду 25 400 280
1750 2246 3559 2422 1200 2750 1170 905 1918 408 Ду 65 Ду 40 Ду 25 Ду 40 420 280
2000 2246 3559 2422 1200 2750 1170 905 1918 408 Ду 65 Ду 40 Ду 25 Ду 40 420 280
2500 2296 3640 2774 1470 2830 1405 1080 2243 508 Ду 80 Ду 40 Ду 32 Ду 40 420 360
3000 2296 3640 2774 1470 2830 1405 1080 2243 508 Ду 80 Ду 40 Ду 32 Ду 40 420 360
3500 2296 4140 2774 1470 3330 1405 1080 2243 508 Ду 80 Ду 40 Ду 32 Ду 40 450 360
4000 2756 4107 3031 1700 3330 1500 1170 2473 608 Ду 100 Ду 40 Ду 32 Ду 40 450 400
5000 2856 4590 3173 1800 3800 1525 1195 2548 658 Ду 125 Ду 50   Ду 32 Ду 40 450 400
6000 3026 4810 3315 1850 4003 1600 1210 2618 658 Ду 150 Ду 50 Ду 40 Ду 40 450 420

Особенности конструкции

  • Корпус котла: изготовлен из высококачественной стали и состоит из цилиндрической топки с омываемым днищем. Все материалы имеют сертификаты, подтверждающие их химические и механические характеристики. Контроль качества осуществляется на каждом этапе производства. Сварка выполняется квалифицированным, аттестованным персоналом и подвергается неразрушающим методам контроля качества сварных соединений. После изготовления котлы подвергаются гидравлическим испытаниям, в соответствии с требованиями пункта 7.4 Приложения I. Директивы 2014/68/UE (PED).
  • Дымогарные трубы: изготовлены из высококачественной стали, приварены к трубным решеткам. Трубы оснащены спиральными стальными турбулизаторами.
  • Передняя дверь: изготовлена из стального листа, полностью покрыта слоем изоляции и слоем огнеупорного материала. Дверь котла оснащается петлями. Петли обеспечивают легкую регулировку и быстрое открывание. Для контроля горения в двери имеется самоочищающиеся смотровое стекло.
  • Задняя дымовая камера: выполненная из сварного стального листа, крепится к задней трубной пластине с помощью болтов, чтобы обеспечить удаление. Она оборудована соответствующей дверью для очистки и горизонтальным дымоходом (по заявке вертикальным) подходящего диаметра для мощности генератора. Дымовая камера может быть подключена к внешнему подогревателю.
  • Основание: стальная рама, приваренная к трубным решеткам и закрытая стальными листами.
  • Площадка для обслуживания: расположена в верхней части котла, изготовлена из стального, рифленого листа. Под заказ оборудуется поручнями и лестницей.
  • Изоляция:изготовлена из минеральной ваты толщиной 100 мм, с внешней стороны защищена окрашенной обшивкой.
