BAHR UNO OR

Двухходовые паровые котлы низкого давления

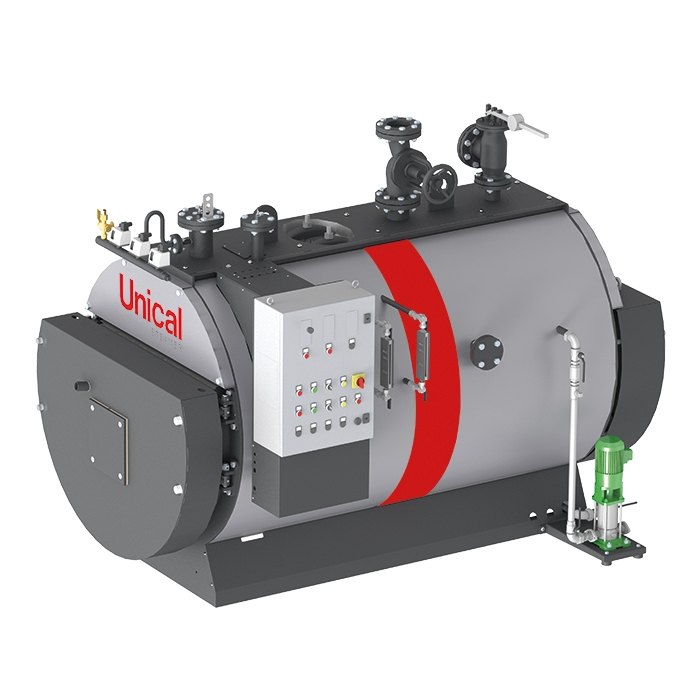

изображение_2022-06-14_202957381

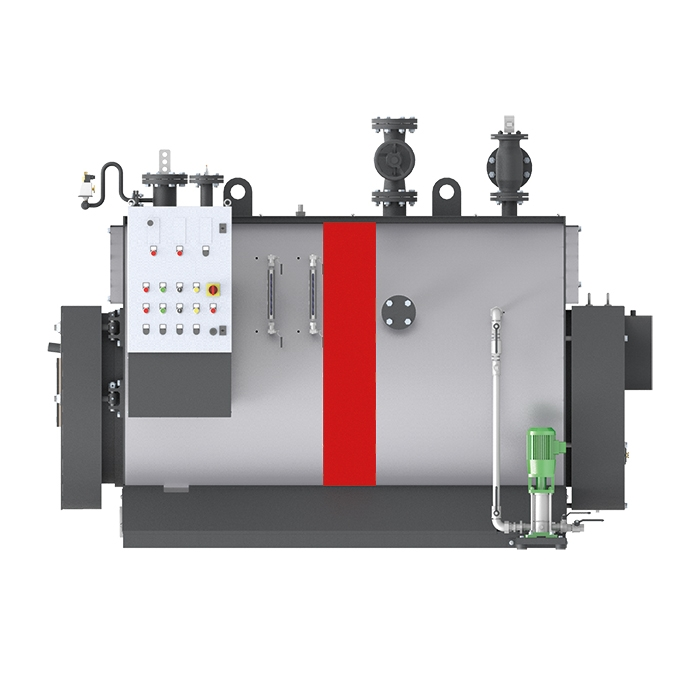

изображение_2022-06-14_203013002
изображение_2022-06-14_202957381
Description

Описание

Паровые котлы BAHR UNO OR - серия паровых двухходовых котлов низкого давления.

Стандартное давление до 0,98 бар и паропроизводительность от 100 до 4000 кг / ч.

КПД паровых котлов серии BAHR UNO OR - 91%.

Котлы работают на жидком или газообразном топливе.

Котел соответствует Основным требованиям к безопасности Европейской Директивы 2014/68/UE для котлов, работающих под давлением, что подтверждается маркировкой CE P.E.D.

Техническое описание серии BAHR UNO OR

ДВУХХОДОВЫЕ ПАРОВЫЕ КОТЛЫ НИЗКОГО ДАВЛЕНИЯ. КПД 91%
Диапазон мощности от 69,8 кВт (140 кг/ч) до 2683 кВт (4000 кг/ч)
Тип OR
гладкие трубы
Тип топлива газ, дизель, мазут
Рабочее давление 0,98 бар
Рабочая температура 119,6°С
Модели 100 140 160 200 300 400 500 600 800
1000 1250 1500 1750 2000 2500 3000 3500 4000

Технические характеристики моделей BAHR UNO OR

Модель Производительность Номинальная
теплопроизводительность		 Номинальная
тепловая
 мощность   		 ΔP
Аэродинамическое
сопротивление		 Общий
воды		 Общий
объем		 Вес пустого
котла		 Общий
вес
кг/ч кВт кВт мбар л л кг кг
100 100 69,8 77,6 1,6 204 230 685 889
140 140 94 104,4 2,0 310 410 1030 1340
160 160 107 118,9 2,3 310 410 1030 1340
200 200 134 148,9 2,6 310 410 1030 1340
300 300 201 223,3 2,2 568 730 1330 1898
400 400 268 297,8 2,6 568 730 1330 1898
500 500 335 372,2 2,8 814 1040 1630 2444
600 600 402 446,7 3,5 814 1040 1630 2444
800 800 537 596,7 3,8 1160 1545 2130 3290
1000 1000 671 745,6 4,2 1160 1545 2130 3290
1250 1250 838 931,1 4,5 1663 2250 2740 4403
1500 1500 1006 1117,8 5,1 1663 2250 2740 4403
1750 1750 1174 1304,4 5,5 2140 2890 3360 5500
2000 2000 1341 1490,0 6,0 2140 2890 3360 5500
2500 2500 1677 1863,3 6,8 2970 4060 4650 7620
3000 3000 2012 2235,6 7,0 2970 4060 4650 7620
3500 3500 2347 2607,8 7,6 3490 4770 5400 8890
4000 4000 2683 2981,1 8,6 4155 5780 5400 10055

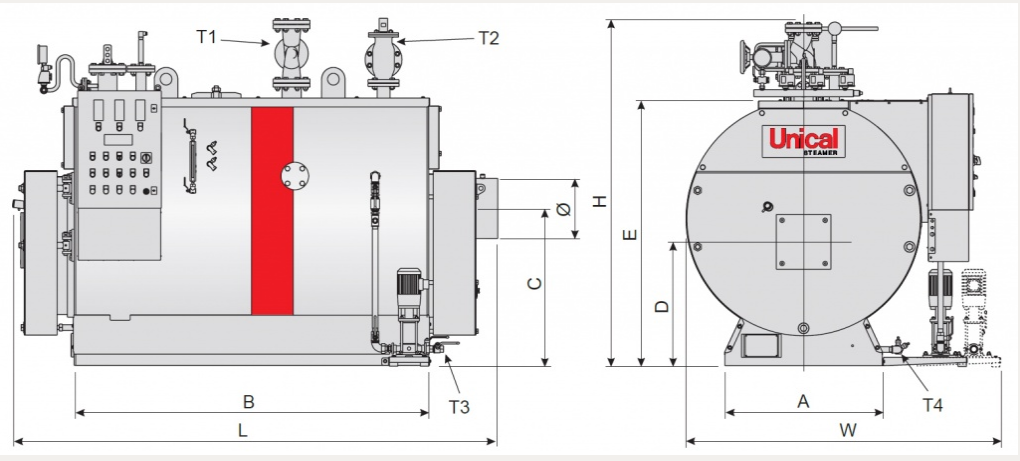

РАЗМЕРЫ КОТЛОВ BAHR UNO OR


Модель W L H C D E ø Длина сопла
горелки min		 Диаметр сопла
горелки max		 T1 T2 T3 T4
мм мм мм мм мм мм мм мм мм
100 1307 1491 1377 - 460 971 180 240 180 1 1/4" Ду 40 1" 1"
140 1560 1865 1485 725 580 1220 219 340 210 Ду 50 Ду 50 1" 1/2"
160 1560 1865 1485 725 580 1220 219 340 210 Ду 50 Ду 50 1" 1/2"
200 1560 1865 1485 725 580 1220 219 340 210 Ду 50 Ду 50 1" 1/2"
300 1680 2315 1630 815 635 1340 219 340 210 Ду 65 Ду 65 1" 1"
400 1680 2315 1630 815 635 1340 219 340 210 Ду 65 Ду 65 1" 1"
500 1800 2515 1800 880 685 1460 258 340 240 Ду 80 Ду 80 1" 1"
600 1800 2515 1800 880 685 1460 258 340 240 Ду 80 Ду 80 1" 1"
800 1940 2885 1980 945 745 1600 358 380 240 Ду 100 Ду 100 1" 1"
1000 1940 2885 1980 945 745 1600 358 380 240 Ду 100 Ду 100 1" 1"
1250 2085 3322 2220 1075 860 1790 408 400 280 Ду 125 Ду 125 1" 1"
1500 2085 3322 2220 1075 860 1790 408 400 280 Ду 125 Ду 125 1" 1"
1750 2210 3545 2350 1170 905 1920 408 420 280 Ду 125 Ду 150 1" 1 1/2"
2000 2210 3545 2350 1170 905 1920 408 420 280 Ду 125 Ду 150 1" 1 1/2"
2500 2480 3625 2725 1410 1080 2250 508 420 360 Ду 150 Ду 100
(x2)		 1" 1 1/2"
3000 2480 3625 2725 1410 1080 2250 508 420 360 Ду 150 Ду 100
(x2)		 1" 1 1/2"
3500 2480 4125 2725 1410 1080 2250 508 450 400 Ду 150 Ду 100
(x2)		 1" 1 1/2"
4000 2680 4223 3192 1650 1165 2473 508 450 400 Ду 200 Ду 150
(x2)		 1 1/2" 1 1/2"

Особенности конструкции

  • Котел с инверсией пламени состоит из цилиндрической топки с омываемым днищем, в которой образуется пламя и происходит инверсия продуктов сгорания. Дымовые газы поступают в трубный пучок передней трубной решетки и направляются в сторону задней трубной решетки, из которой попадают в сборный короб дымовых газов, и далее в дымоход. Котел обеспечивает низкие поверхностные тепловые нагрузки в камере сгорания.
  •  Корпус котла: изготовлен из высококачественной стали и состоит из цилиндрической топки с омываемым днищем. Все материалы имеют сертификаты, подтверждающие их химические и механические характеристики. Контроль качества осуществляется на каждом этапе производства. Сварка выполняется квалифицированным, аттестованным персоналом и подвергается неразрушающим методам контроля качества сварных соединений. После изготовления котлы подвергаются гидравлическим испытаниям, в соответствии с требованиями пункта 7.4 Приложения I. Директивы 2014/68/UE (PED).
  • Дымогарные трубы: изготовлены из высококачественной стали, приварены к трубным решеткам.Трубы оснащены спиральными турбулизаторами.
  • Передняя дверь: изготовлена из стального листа, полностью покрыта слоем изоляции и слоем огнеупорного материала. Дверь котла оснащается петлями. Петли обеспечивают легкую регулировку и быстрое открывание. Для контроля горения в двери имеется самоочищающиеся смотровое стекло.
  • Задняя дымовая камера: выполненная из сварного стального листа, крепится к задней трубной пластине с помощью болтов, чтобы обеспечить удаление. Она оборудована дверью для очистки и горизонтальным дымоводом (по заявке вертикальным) подходящего диаметра для мощности генератора. Он может быт подключен к внешнему экономайзеру и дополнительному оборудованию.
  • Основание: стальная рама, приваренная к трубным решеткам и закрытая стальными листами.
  • Изоляция: изготовлена из минеральной ваты, с внешней стороны защищена окрашенной обшивкой.
